Stropný box Awenta 2x90/125 mm

Hliníková samolepiaca vysoko priľnavá montážna páska ALU.

Rezák IK na flexibilné potrubie pre priemer 90 mm Rezák je vhodný pre potrubie DALFLEX 90 mm (všetky farebné varianty). Slúži na presné orezanie potrubia medzi jeho rebrami.

Možnosť kotvenia do nosnej konštrukcie. Vhodný pre systémy vetrania s rekuperáciou. Tubus je možné skracovať až na minimálnu výšku celého boxu 12 cm. Veľmi jednoduchá manipulácia pri pripojení k potrubiu vďaka aretačným klipom, ktoré sa nasadzujú na potrubie. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom Box je kompatibilný typy stropných výustok s napojením DN 125. Plastový box je antistatický, s hygienickým certifikátom PZH. -2 vývody Ø 90 mm -Prívod vzduchu Ø 125 mm -Dĺžka tubus s Ø 125 mm 300 mm -Výška celého boxu je 400 mm Balenie obsahuje: 1x box 2x plastový klip pre aretáciu potrubia 2x gumový tesniaci o-krúžok BALENIE NEOBSAHU

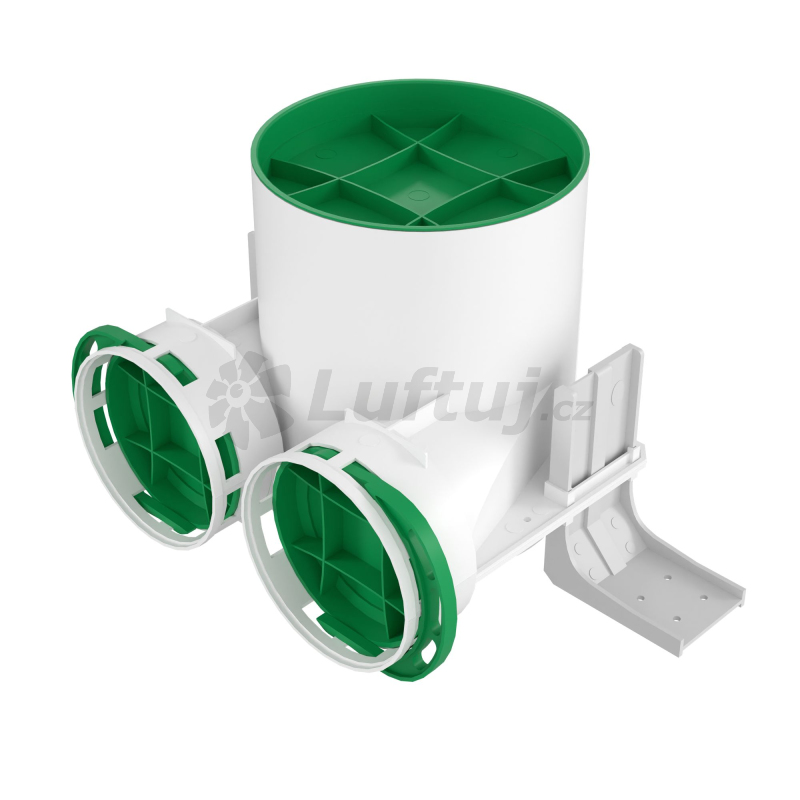

Plastové stropné boxy AT pre vzduchotechnický rekuperačný systém 90 mm flexibilného potrubia Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe. Majú ergonomický tvar a sú veľmi tesné. Výška boxu je iba 10 cm, tzn. že nad sadrokartónom v mieste boxu je nutná medzera iba 8,8 cm (nezabudnite však, že potrubie 7,5 cm musí prejsť nad rastre a musí byť kotvené).

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii zákrytu sa sadrokartón/dreva a pod. osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu/palubky. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii kastlíka (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Obojstranne pozinkovaný plech hr.0,5mm 0,8mm s minimálnou vrstvou pozinkovania 275g/m2, vnútorná izolácia boxu: na báze syntetického kaučuku s uzavretými bunkami.

Spojka DN75 je vhodná na prepojenie všetkých potrubí systému 90 mm, tj priemer potrubia 90/75. Používa sa napr. na predĺženie trasy. Na montáž nie je nutné použiť tesniace krúžky. V prípade potreby (napr. spojka v ohybe hadice) je možné dotesniť a poistiť hliníkovou páskou. Spojka sa nastrčí na potrubie, nie je nutné žiadne doizolovanie alebo o-krúžky.

Distribučný rozvádzací box plochý, kónický s izoláciou as revíznym otvorom.

Flexibilné plastové potrubie DALFLEX SB je určené na rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB.

Plastová odbočka pre potrubie systému 90 mm. Odbočka je využívaná napr. pre odbočky z rekuperačných systémov na odvetranie záchodovej misy. Ďalej napr. na odvetranie malých miestností ako sú šatne, komory a pod. V hrdlách pre potrubie je vytvorený tzv. doraz, ktorý zabraňuje zníženiu prietočnej plochy kvôli príliš hlbokému zastrčeniu potrubia. Uhol odbočenia: 45° Potrubie hlavné: vonkajší priemer 90 mm Potrubie vedľajšie: vonkajší priemer 90 mm Materiál: PETG Celková výška: 21 cm Farba produktu sa môže líšiť od zobrazenej.
