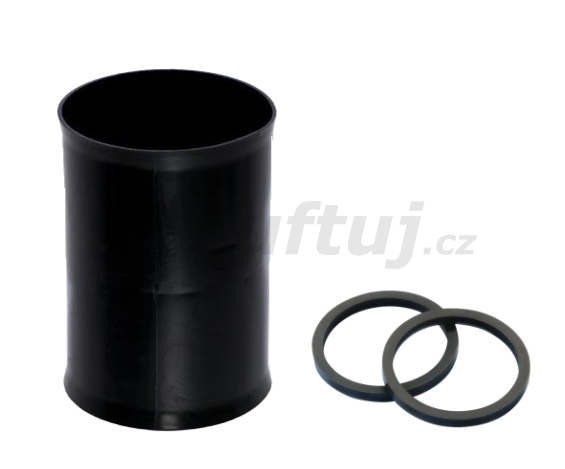

Spojka potrubia DN90 plast

-držiak flexibilného potrubia DALFLEX

Hliníková samolepiaca vysoko priľnavá montážna páska ALU.

Flexibilné plastové potrubie DALFLEX SB je určené na rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB.

Ponúkame riešenie ako efektívne odvetrať toaletu bez strát tepla. Moderné toalety sú dnes často vybavené jednotkami na odsávanie pachu. Aby bol systém 100% účinný aj energeticky, je vhodné ho zapojiť do systému riadeného vetrania so spätným ziskom tepla. Komponenty poskytuje rad LUFTooL Smell Well. Prechod HT umožňuje napojenie na systém kanalizačných rozvodov HT, ktorým zakončujú výrobcovia záchodov odvetrávací systém z misy. Pach z toalety ďalej pokračuje cez regulačnú klapku a odbočku k stropnej vyústke až do rekuperačnej jednotky. Montáž: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Na druhej strane adaptér zasuňte do hrdla potrubia HT. Adaptér je dokonale utesnený vnútornou gumovou manžetou v hrdle potrubia HT a nie je ho potrebné nijako dotesňovať.

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Prechod vo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

CHARAKTERISTIKA: • Distribučný box s vnútornou hlukovou izoláciou • Napojenie Ø160mm • Pre pre všetky flexibilné plastové potrubia systému 90 mm • Držiaky na pripevnenie na hornej aj spodnej hrane boxu MATERIÁL: • Pozinkovaná oceľ • Tesniaci tmel Akrylát • Vnútorná akustická PUR fólií, 5mm Balenie: - Distribučný box - O-krúžky pre potrubie 90 mm

distribučný box plochý pre rozvod potrubia na rekuperáciu tepla 90 mm - vnútorná hluková izolácia - o-krúžky súčasťou balenia

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii zákrytu sa sadrokartón/dreva a pod. osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu/palubky. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii kastlíka (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 MM Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisné sa vykonáva otvorom pre potrubie 160 mm. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok. O-krúžky sú súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Rozmery -68x20x10 cm Materiál: pozinkovaná oceľ Súčasťou: - poistky proti vysunutiu flexibilného potrubia na hrdlách 90 mm - vnútorná izolácia boxu
