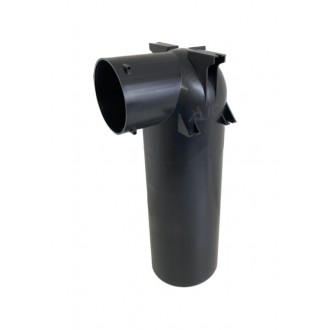

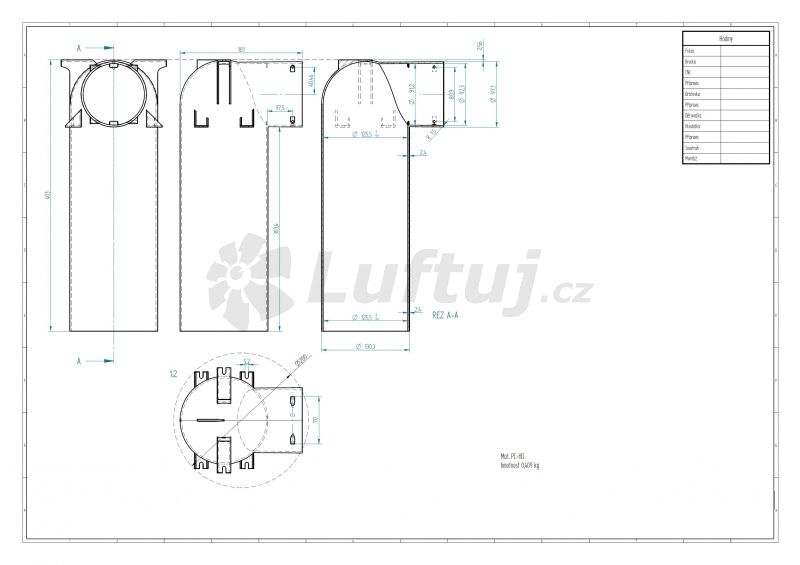

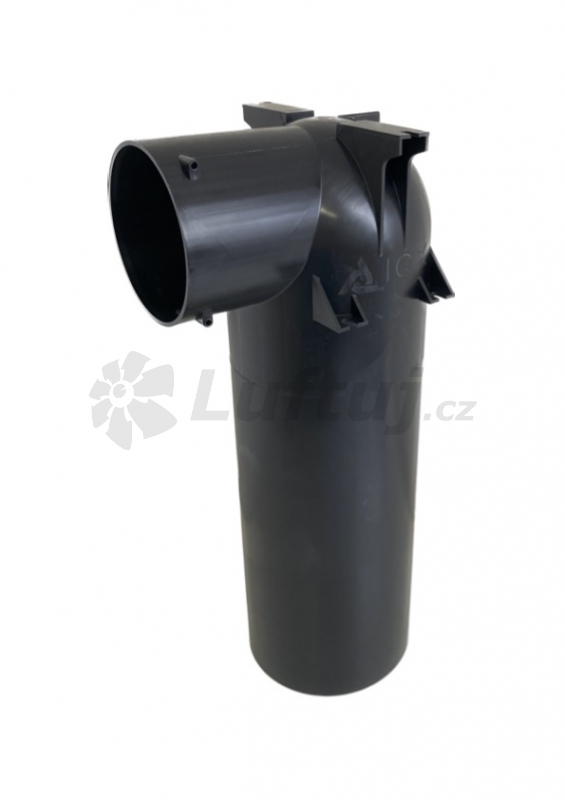

Stropný box dlhý IQX 1x90/125 mm

Flexibilné plastové potrubie DALFLEX SB vo farbe biela/biela je určené pre rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB. Od zelenej varianty sa líšia len farbou.

Flexibilné plastové potrubie DALFLEX SB je určené na rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB.

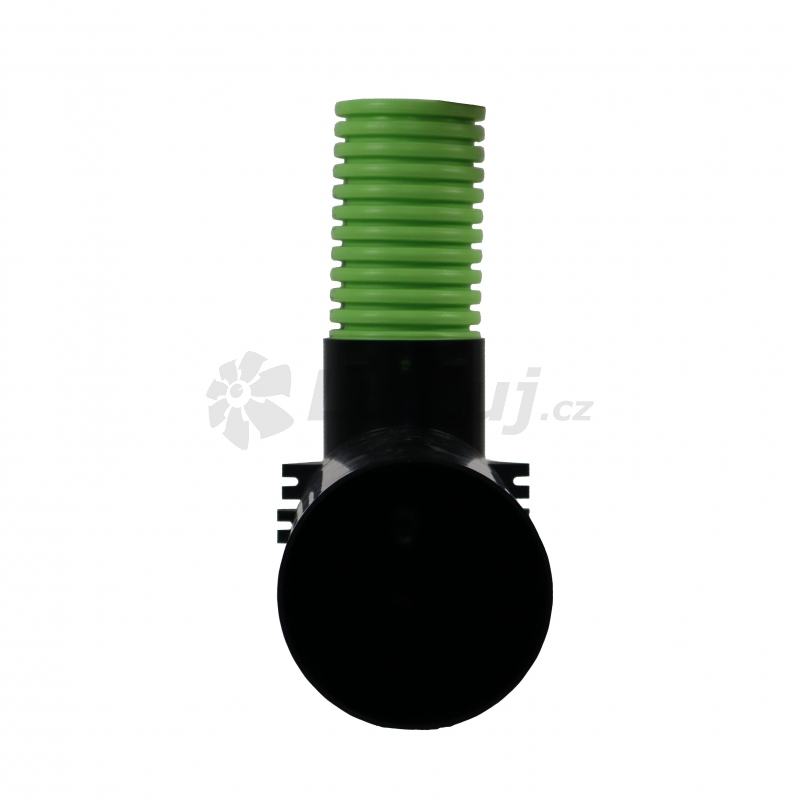

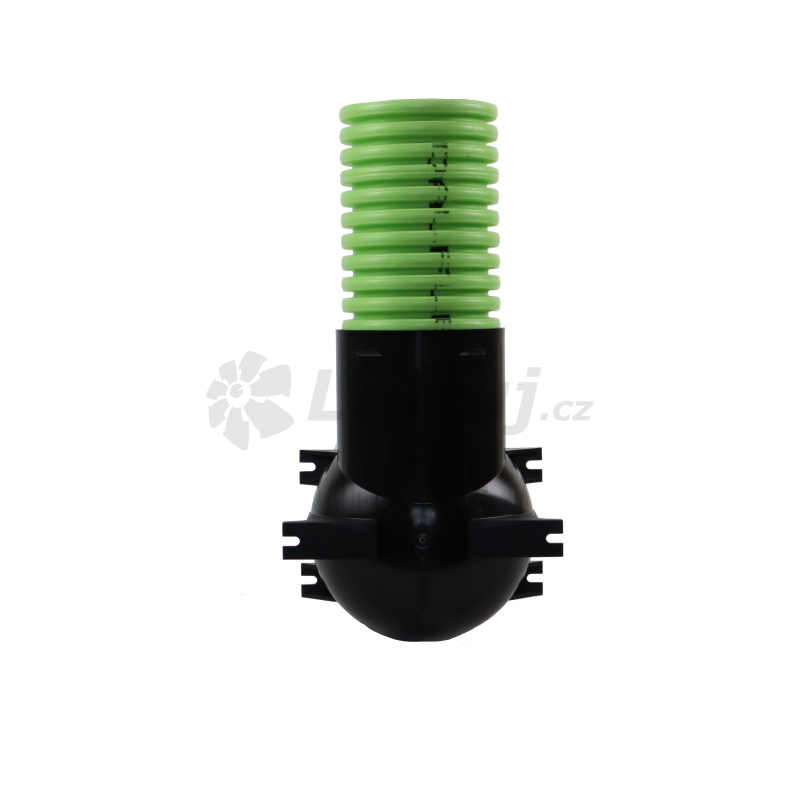

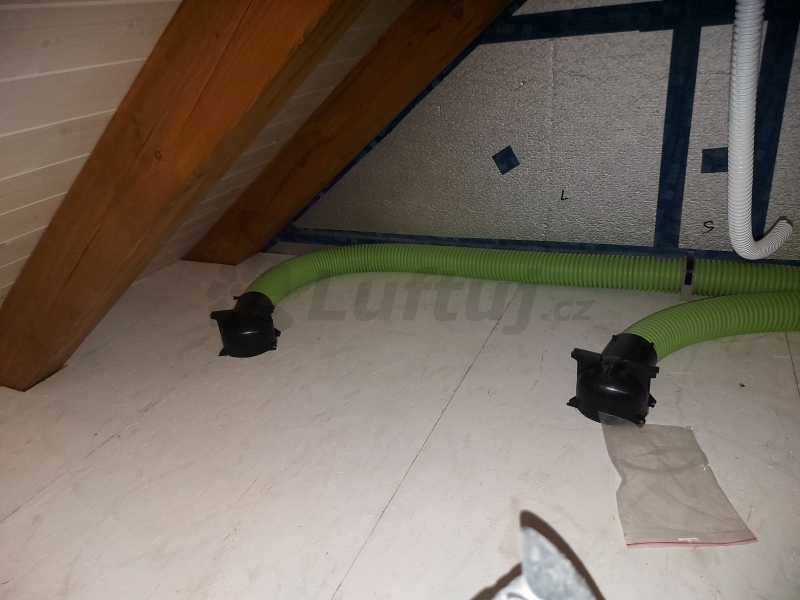

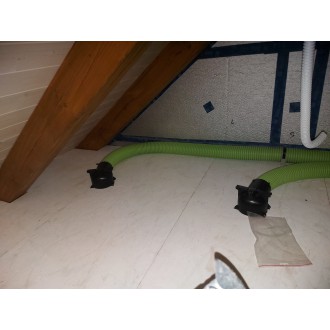

Ľahký malý stropný box pre systém rekuperácie s flexibilným potrubím 90mm je vhodný na inštaláciu systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Jednoduchá manipulácia a postup montáže preurčujú tento prvok systému aj pre svojpomocnú montáž. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavba) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5 m od predpokladanej finálnej pozície výustky.

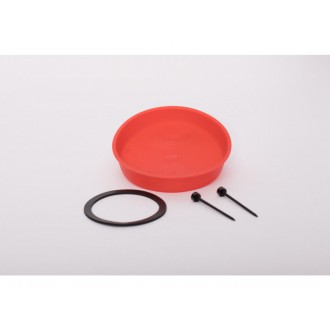

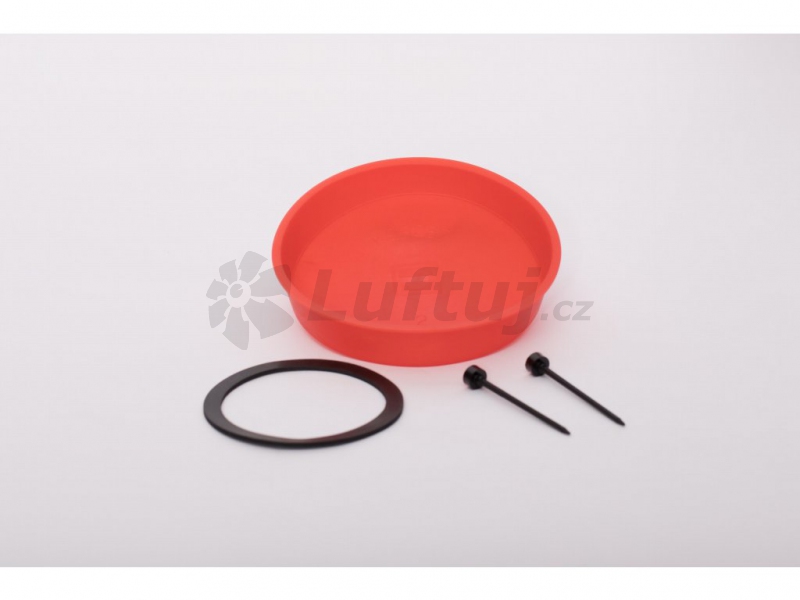

Stopný box je vyrobený z pozinkovanej ocele. Je vhodný na kotvenie do nosnej časti stropu, tam kde je dlhšia inštalačná medzera nad SDK. Box je vhodný pre všetky typy tanierových ventilov DN125 Súčasťou dodávky: - záslepka DN125 - odstráňte až pred spustením systému - udrží rozvod v čistote - montážne úchyty na pozinkovom tele - poistky proti vysunutiu flexibilného potrubia na hrdle DN 90 - 1ks tesniaceho krúžku aj vo variante s plastovými výustkami.)

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii zákrytu sa sadrokartón/dreva a pod. osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu/palubky. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii kastlíka (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

O-krúžky DN90 z materiálu EPDM pre potrubie DALFLEX. slúži na utesnenie potrubia v boxe.

• Stropný / stenový rovný priechodný box • Pre tanierový ventil alebo stenovú trysku Ø 125mm • Pre flexibilné plastové potrubia priemeru 90 mm • Na hrdle 90 mm poistka proti vysunutiu hadice (zahnúť skrutkovačom) • Držiaky na pripevnenie na hornej i spodnej hrane boxu

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Prechod vo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

Rezák je vhodný pre potrubie DALFLEX 75 mm (všetky farebné varianty). Slúži na presné orezanie potrubia medzi jeho rebrami. Použitie špeciálneho Luftuj rezáka šetrí čas a materiál oproti použitiu bežného odlamovacieho noža. Jednoduché a presné zarezanie kdekoľvek, napríklad aj na štafliach. Vďaka presnému rezu eliminujete netesnosti a zjednodušíte montáž aj pri inštalácii stropných a rozdeľovacích boxov.
