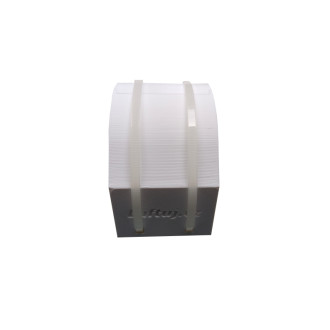

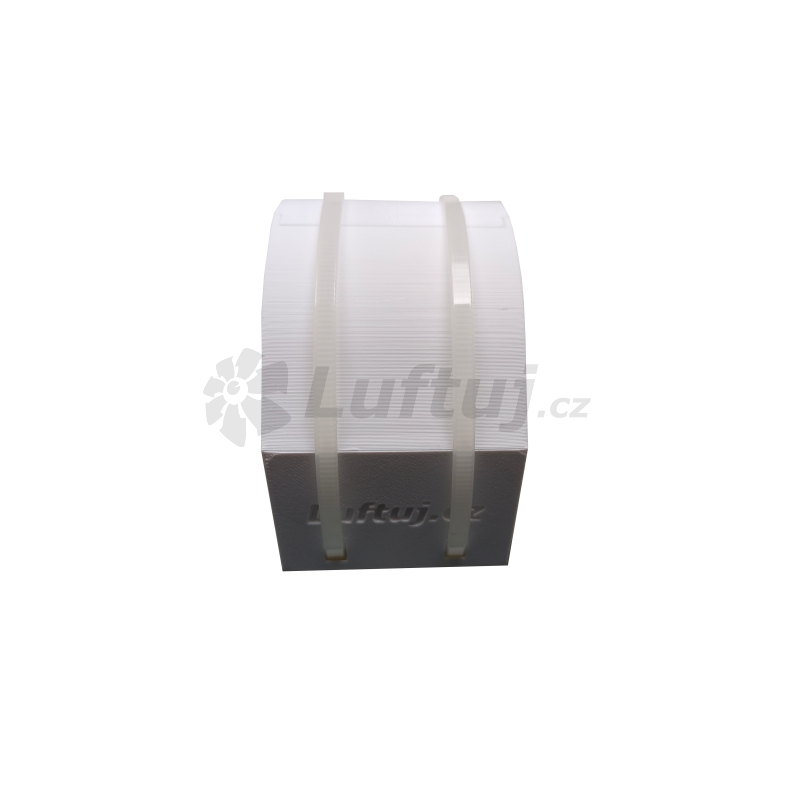

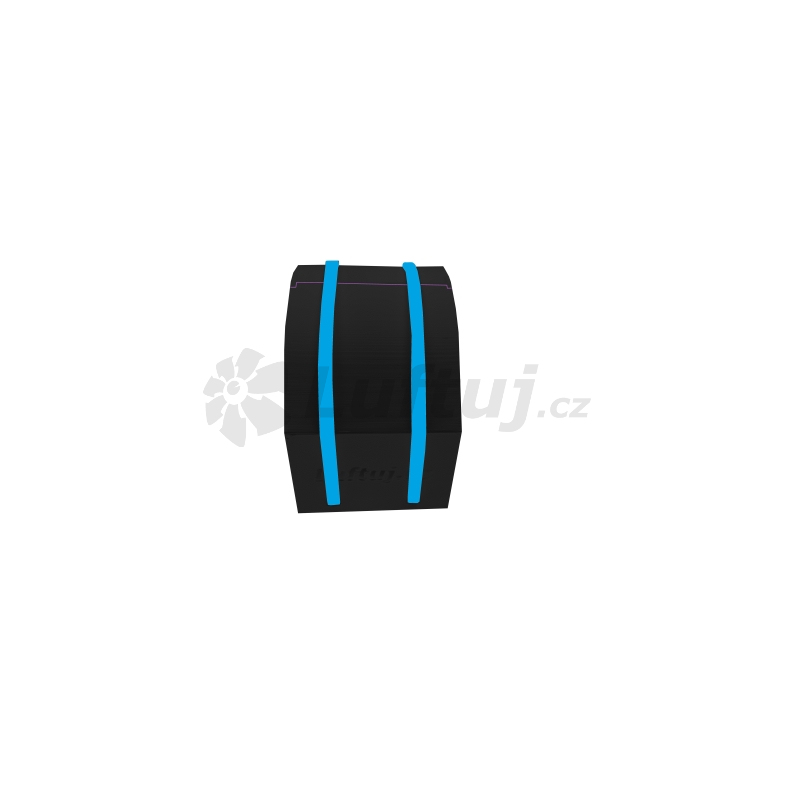

LUFTooL Duct Patch 90 mm - servisná spojka

Flexibilné plastové potrubie DALFLEX HYGIENIC je určené na rozvody vzduchu v rekuperačných systémoch. Oproti konkurečným potrubím má vnútorný priemer 63mm! Vnútorná stena potrubia je opatrená antibakteriálnou a protiplesňovou ochranou, čím je zabezpečená hygienická ochrana proti baktériám a plesniam. Konce zmotkov sú opatrené krytkami proti vniknutiu nečistôt do potrubia. Potrubie je antistatické! Vysokohustotný polyetylén PE-HD, zdravotne nezávadný, rúrka je UV stabilná. Vnútorná vrstva obsahuje aditívum d2p AM s anti-mikrobiálnou, anti-bakteriálnou, protiplesňovou, protihubovou a protirašovou prísadou.

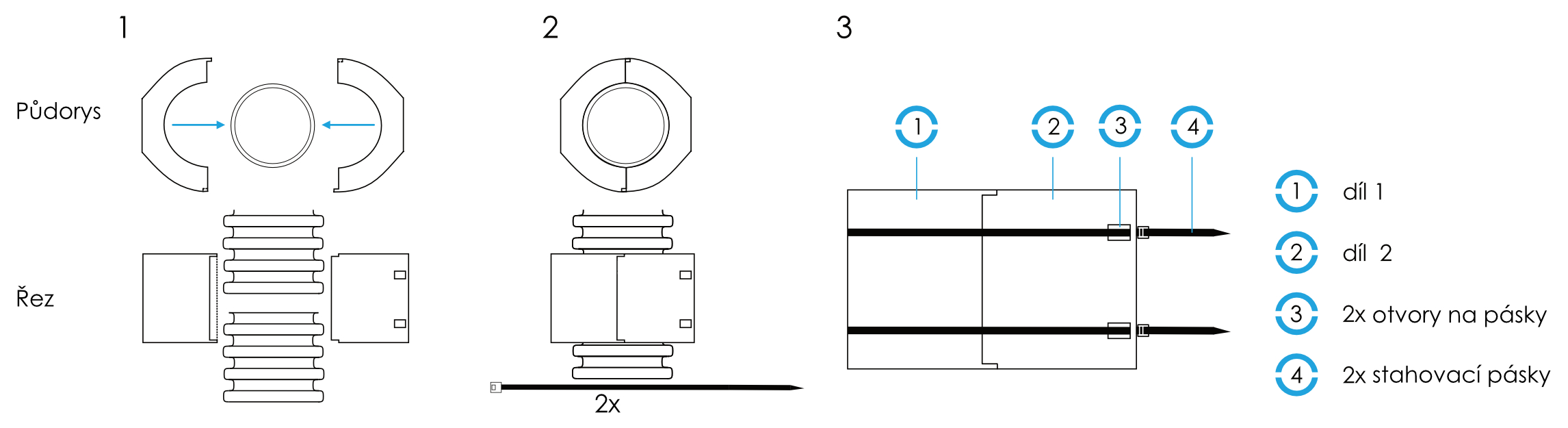

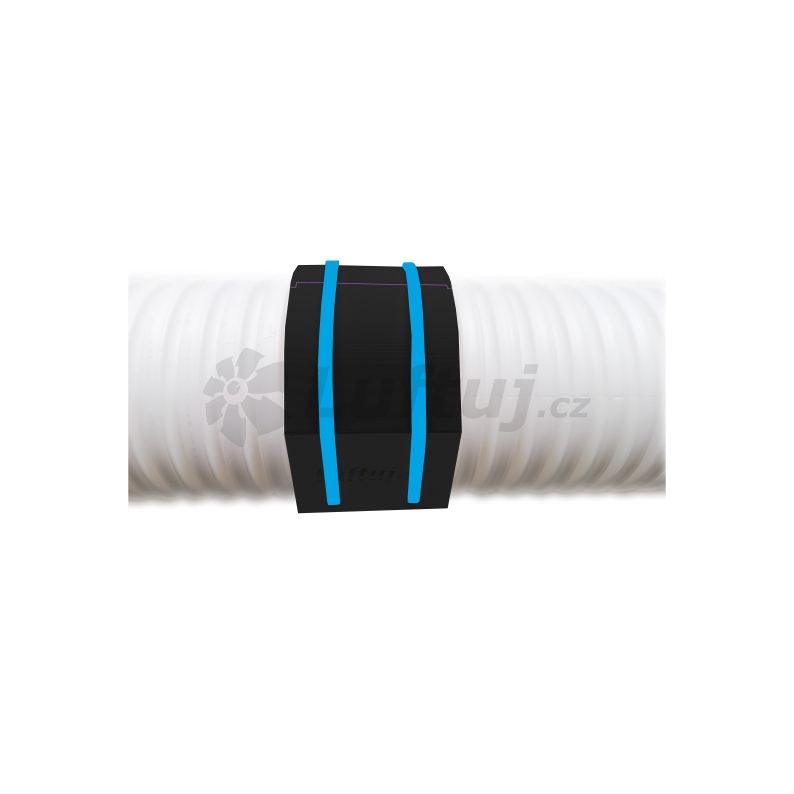

Ideálny pomocník všade tam, kde treba spojiť dve potrubia a nie je tu dostatok miesta. Duct Patch by nemal chýbať v kufri žiadneho servisného technika. Spojku je možné rozdeliť na dve polovice, to umožňuje spojenie potrubia aj v minimálnom priestore. Dimenzovaná na potrubie DALFLEX. Možnosť zákazkovej výroby pre iné typy potrubia. Montáž: 1) potrubie rozrežte medzi rebrami 2) nasaďte spojku z oboch strán a stlačte k sebe 3) pretiahnite plastovú sponu a dotiahnite Balenie obsahuje: 1) Plastová spojka - dva protiľahlé diely (PETG) 2) Dve plastové sťahovacie pásky Balené vo vrecúšku.

Záslepky pre flexibilné potrubie s priemerom 90 mm

Distribučný rozvádzací box plochý, kónický s izoláciou as revíznym otvorom.

Stopný box je vyrobený z pozinkovanej ocele. Je vhodný na kotvenie do nosnej časti stropu, tam kde je dlhšia inštalačná medzera nad SDK. Box je vhodný pre všetky typy tanierových ventilov DN125 Súčasťou dodávky: - záslepka DN125 - odstráňte až pred spustením systému - udrží rozvod v čistote - montážne úchyty na pozinkovom tele - poistky proti vysunutiu flexibilného potrubia na hrdle DN 90 - 1ks tesniaceho krúžku aj vo variante s plastovými výustkami.)

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Rozdeľovací box 10x90/160, kónický, smerovacie prepážky, s izoláciou.

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.
