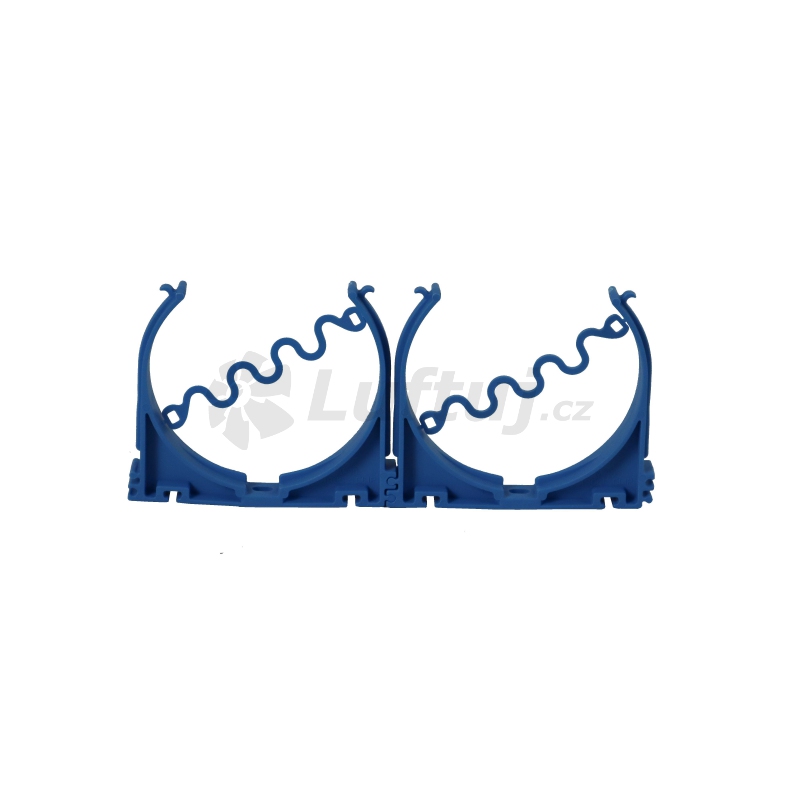

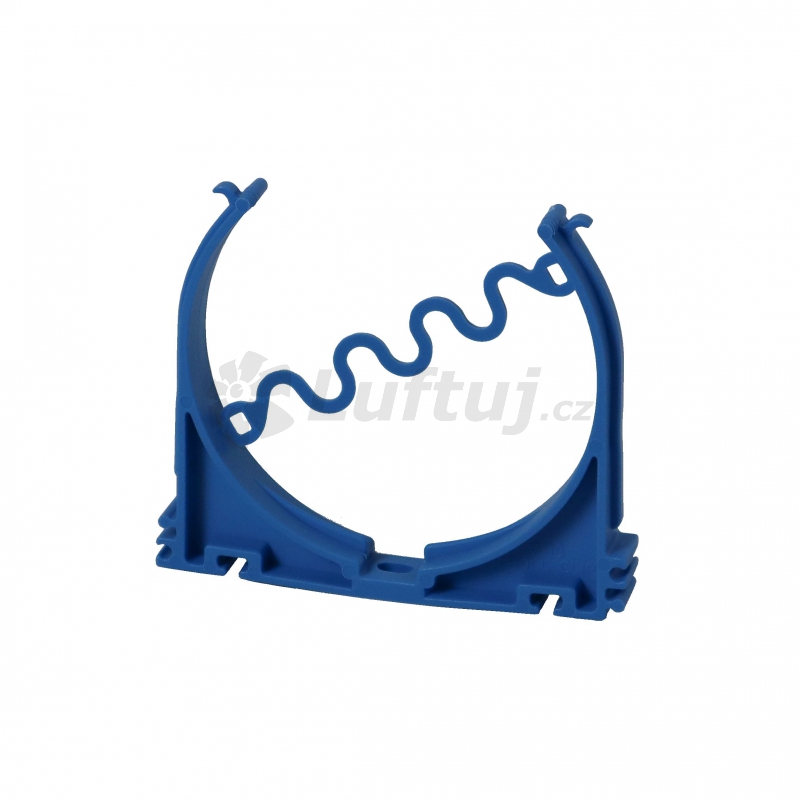

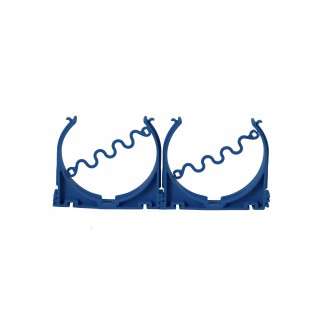

Držiak potrubia CLAMP na rekuperáciu 90 mm

Flexibilné plastové potrubie DALFLEX SB je určené na rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB.

Záslepky pre flexibilné potrubie s priemerom 90 mm

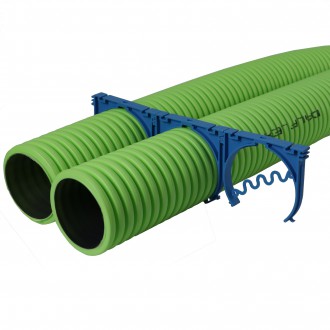

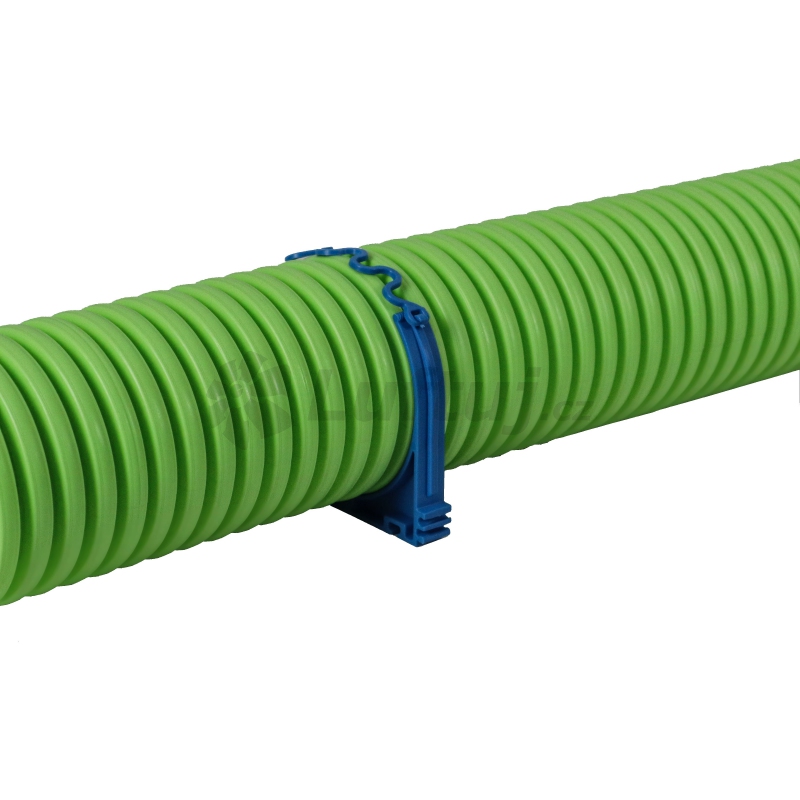

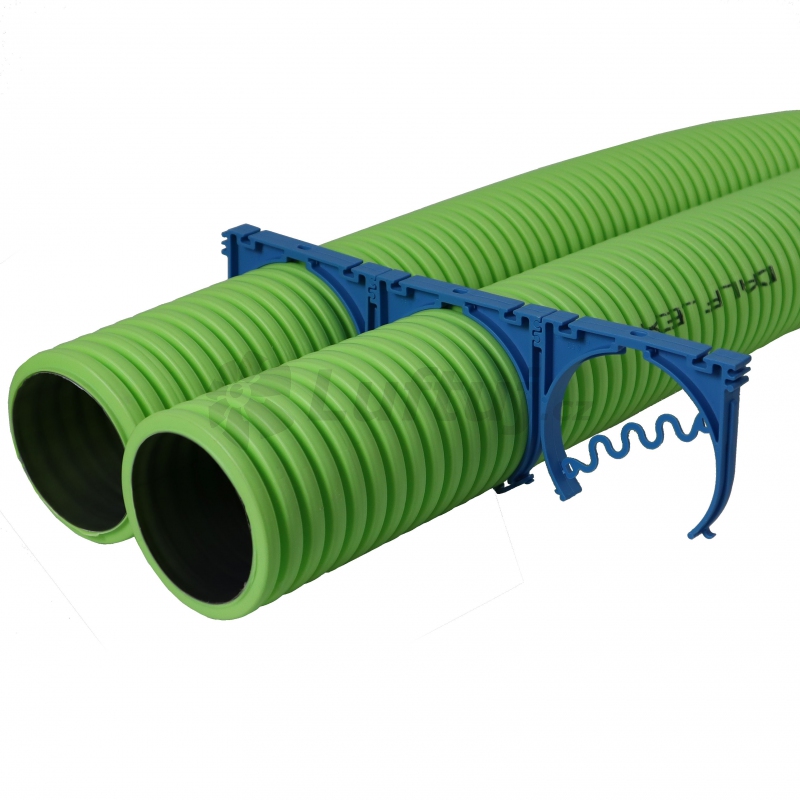

-držiak flexibilného potrubia DALFLEX

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Prechod vo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

podlahový box pozink 2x90 mm Pripojovacie hrdlá pre potrubie 90 mm (pre zabudovanie vo fáze hrubej stavby - odporúčame ihneď po inštalácii zaslepiť napr. kusom polystyrénu) Na základe dopytu je možné vytvoriť box s dlhším komínom, pre vyššie skladby podláh. Box neobsahuje viečko. Výška boxu 20 cm. Box je možné skrátiť podľa výšky podlahy. Rozmery podlahovej vyústky 250x100 mm. Na dosiahnutie komfortnej hladiny hluku v miestnosti odporúčame privádzať max. 80 m3/h vzduchu, tzn. napojenie jednej (40 m3/h) alebo dvoch flexi hadíc (80m3/h). Set je možné použiť ako príslušenstvo k rekuperačným jednotkám. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom Rozmery box - 100 mm Výška boxu - 200 mm Šírka boxu - 250 mm Informácie • nízka hladina hluku • jednoduchá montáž do podlahy • dobré nastavovacie parametre • jednoduchá konštrukcia

Plastové stropné boxy AT pre vzduchotechnický rekuperačný systém 90mm plastové potrubie Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPi. Majú ergonomický tvar a sú veľmi tesné. sú vyrobené z odolného plastu. Majú ergonomický tvar a sú veľmi tesné. Výška boxu je iba 10 cm, tzn. že nad sadrokartónom v mieste boxu je nutná medzera iba 8,8 cm (nezabudnite však, že potrubie 7,5 cm musí prejsť nad rastre a musí byť kotvené). Do boxu je možné osadiť všetky typy ventilov a tryska sa zderí. Zder by nemal byť dlhší ako 5 cm, aby nedochádzalo k blokácii vzduchu v boxe, ktoré by spôsobilo zvýšenie tlakovej straty a hluku. Veľa murov je možné na tento účel zarezať (napr. otvor obľúbeného ventilu BDOP 125). Boxy môžu byť inštalované v inštalačnej medzere nad podhľadom alebo napr. v sadrokartónovej priečke.

Spojka DN75 je vhodná na prepojenie všetkých potrubí systému 90 mm, tj priemer potrubia 90/75. Používa sa napr. na predĺženie trasy. Na montáž nie je nutné použiť tesniace krúžky. V prípade potreby (napr. spojka v ohybe hadice) je možné dotesniť a poistiť hliníkovou páskou. Spojka sa nastrčí na potrubie, nie je nutné žiadne doizolovanie alebo o-krúžky.

Stropný box dlhý IQX na rekuperáciu 1x90 mm/125 mm Adaptér vzduchotechnického potrubia

Prvok vhodný pre flexibilné potrubie Dalflex. Použitie kolena je vhodné predovšetkým v miestach, kde ohyb hadice nie je dostatočný.
