STROPNÝ BOX GTX 125/90 (o-krúžok zadarmo)

Zaujímavý netradičný štvorrcový typ tanierového ventilu, ktorý má veľkú pridanú hodnotu v možnosti smerovania prúdu vzduchu. U našich klientov, ktorí majú doma vetranie s rekuperáciou, je veľmi obľúbený pre svoj zaujímavý vzhľad. Univerzálne plastové anemostaty pre prívod a odvod vzduchu majú ľahko nastaviteľné regulačné listy na reguláciu prietoku a smeru prúdu vzduchu. Ventily o veľkosti 80, 100 a 125 sú dodávané s vložkou pre jednoduchú inštaláciu do SDK podhľadu. Plastové ventily je možné čistiť slabými roztokmi neagresívnych saponátov. Ventily BDOP sú vyrobené z polypropylénu, farba biela v odtieni RAL 9003. • pre odvod aj prívod vzduchu• vhodný do domácností, kancelárií apod.• nízka tlaková strata• nízka hladina hluku• výborné nastavovacie parametre• ľahké meranie prietoku vzduchu• možnosť inštalácie regulátora konštantného prietoku InštaláciaAnemostaty sa dodávajú s vložkou, ktorá umožňuje upevnenie ventilu do SDK podhľadu. Ventil s čelnou doskou sa zasúva do sadrokartónovej vložky az druhej strany sa nasadí ohybná flexohadica. Spoj sa upevní pomocou oceľovej alebo upínacej pásky. Meranie a reguláciaRegulácia smeru prúdu vzduchu sa vykonáva regulačným listom. Možnosť nastavenia ventilu je do štyroch smerov. Meranie prietoku vzduchu sa vykonáva štandardnými metódami. Bližšie informácie viď diagramy.

Flexibilné plastové potrubie DALFLEX SB vo farbe biela/biela je určené pre rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB. Od zelenej varianty sa líšia len farbou.

Flexibilné plastové potrubie DALFLEX SB je určené na rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB.

IT 125 plastový tanierový ventil univerzálny pre vetranie s rekuperáciou

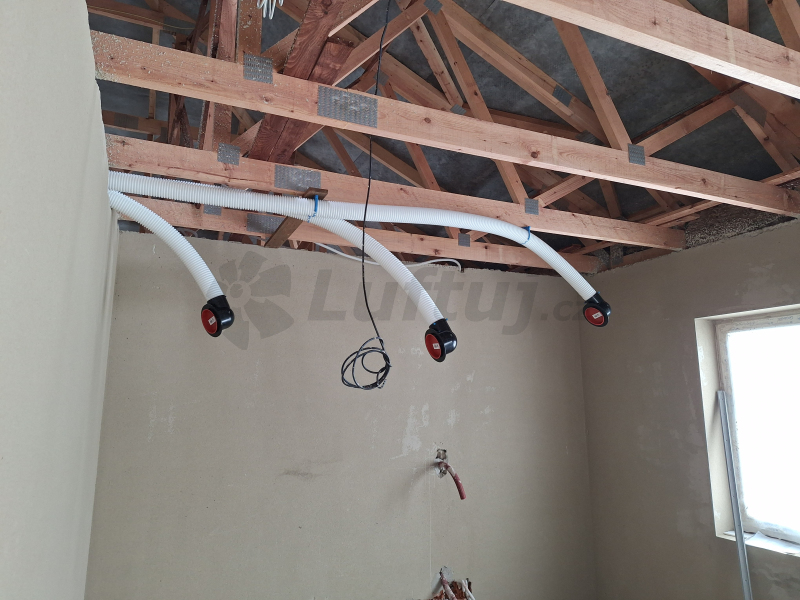

Ľahký malý stropný box pre systém rekuperácie s flexibilným potrubím 75mm je vhodný na inštaláciu systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Jednoduchá manipulácia a postup montáže preurčujú tento prvok systému aj pre svojpomocnú montáž. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavba) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5 m od predpokladanej fiinálnej pozície vyústky. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavby) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5m od predpokladanej finálnej pozície vyústky. Pri inštalácii sadrokartónu sa vytvorí otvor s priemerom 125 mm, do ktorého sa stropný box stiahne a ukotví pomocou skrutiek. Ak ventil obsahuje zdier potom sa spojí zdier, SDK a lem stropnej boxu. Následne sa zasunie tanierový ventil. Tanierový ventil nie je súčasťou dodávky.

Nízky stropný box pre rekuperačné systémy umiestnené v podhľade nad sadrokartónom. Výška boxu iba 10,5 cm. Box je pripravený pre jednu hadicu s vonkajším priemerom 90 mm (MAT STANDARD, MAT HYGIENIC, Atrea Green Pipe). Stropný box je kompatibilný s tanierovými ventilmi veľkosti 125 mm. Box je vystlaný hlukovou izoláciou.

Nízky stropný box pre rekuperačné systémy umiestnené v podhľade nad sadrokartónom. Výška boxu iba 10,5 cm. Box je pripravený pre dve hadice s vonkajším priemerom 90 mm (MAT STANDARD, MAT HYGIENIC, Atrea Green Pipe). Stropný box je kompatibilný s tanierovými ventilmi veľkosti 125 mm. Box je vystlaný hlukovou izoláciou.

Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom.

Distribučný box RT2R-12x90/160-OC

Na zakrytie nevyužitých otvorov boxov, zabezpečenie potrubia pri montáži a doprave.

Stopný box je vyrobený z pozinkovanej ocele. Je vhodný na kotvenie do nosnej časti stropu, tam kde je dlhšia inštalačná medzera nad SDK. Box je vhodný pre všetky typy tanierových ventilov DN125 Súčasťou dodávky: - záslepka DN125 - odstráňte až pred spustením systému - udrží rozvod v čistote - montážne úchyty na pozinkovom tele - poistky proti vysunutiu flexibilného potrubia na hrdle DN 90 - 1ks tesniaceho krúžku aj vo variante s plastovými výustkami.)

Spojka DN75 je vhodná na prepojenie všetkých potrubí systému 90 mm, tzn priemer potrubia 90/75. Používa sa napr. na predĺženie trasy. Na montáž nie je nutné použiť tesniace krúžky. V prípade potreby (napr. spojka v ohybe hadice) je možné dotesniť a poistiť hliníkovou páskou. Spojka sa nastrčí na potrubie, nie je nutné žiadne doizolovanie alebo o-krúžky.

Distribučný rozvádzací box plochý, kónický s izoláciou as revíznym otvorom.
