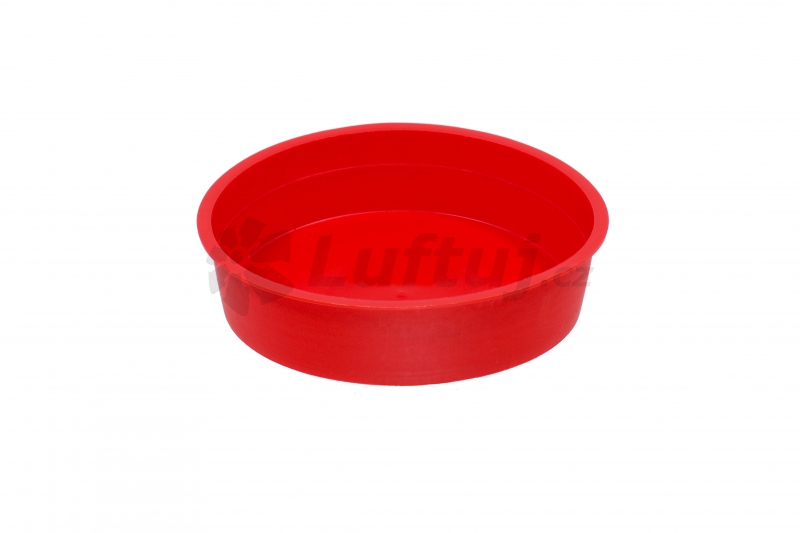

Záslepka pre výustky boxov 125 mm

Ľahký malý stropný box pre systém rekuperácie s flexibilným potrubím 75mm je vhodný na inštaláciu systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Jednoduchá manipulácia a postup montáže preurčujú tento prvok systému aj pre svojpomocnú montáž. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavba) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5 m od predpokladanej fiinálnej pozície výustky. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavby) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5m od predpokladanej finálnej pozície výustky. Pri inštalácii sadrokartónu sa vytvorí otvor s priemerom 125 mm, do ktorého sa stropný box stiahne a ukotví pomocou skrutiek. Ak ventil obsahuje zdier potom sa spojí zdier, SDK a lem stropnej boxu. Následne sa zasunie tanierový ventil. Tanierový ventil nie je súčasťou dodávky.

Plastové stropné boxy AT pre vzduchotechnický rekuperačný systém 75mm flexibilného potrubia Dalflex

Box je určený na montáž vzduchotechnických rozvodov do sadrokartónových priečok min. šírky 125 mm. Výhodou tohto boxu je minimálna zástavbová hĺbka a napojenie na elegantnú smerovateľnú mriežku z eloxovaného hliníka, ktorá vyniká výbornými hlukovými parametrami. Box je určený pre stenové mriežky GAC 200x100 jednoradové.

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Prechod vo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

Plastová odbočka pre potrubie systému 75 mm. Odbočka je využívaná napr. pre odbočky z rekuperačných systémov na odvetranie záchodovej misy. Ďalej napr. na odvetranie malých miestností ako sú šatne, komory a pod. V hrdlách pre potrubie je vytvorený tzv. doraz, ktorý zabraňuje zníženiu prietočnej plochy kvôli príliš hlbokému zastrčeniu potrubia. Uhol odbočenia: 45° Potrubie hlavné: vonkajší priemer 75 mm Potrubie vedľajšie: vonkajší priemer 75 mm Materiál: PETG Celková výška: 21 cm Farba produktu sa môže líšiť od zobrazenej.

Nízky stropný box pre rekuperačné systémy umiestnené v podhľade nad sadrokartónom. Box je vystlaný antibakteriálnou hlukovou (akustickou izoláciou). Výška boxu je iba 90 mm. Box je pripravený pre dve hadice s vonkajším priemerom 75 mm (MAT STANDARD 75, MAT HYGIENIC 75, ED FLEX a pod.). Stropný box je kompatibilný s tanierovými ventilmi veľkosti 125 mm sa zderí aj bez nej.
