LUFTOMET Flat Horizontal 90 mm

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

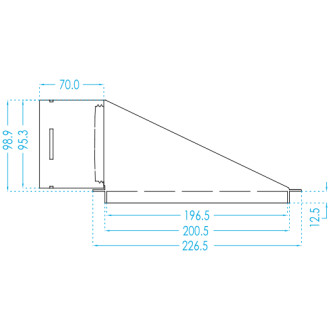

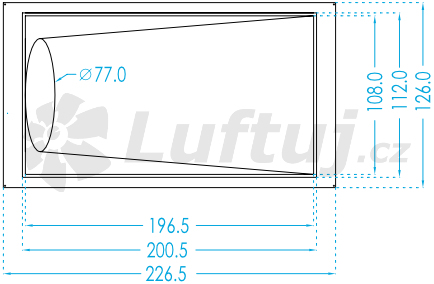

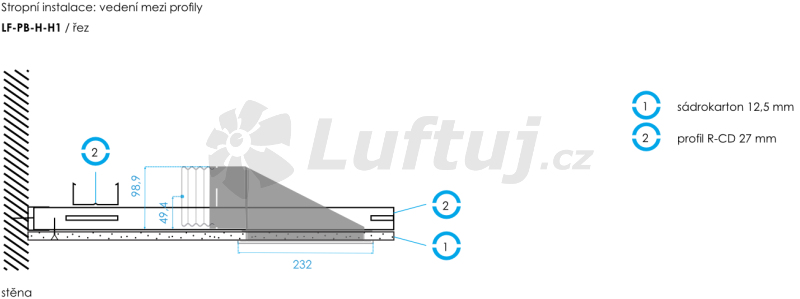

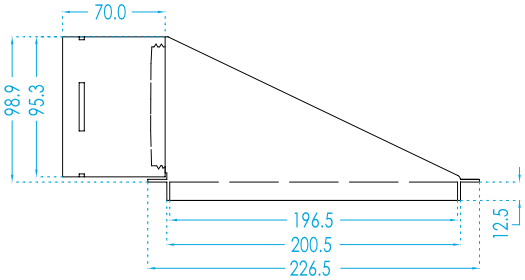

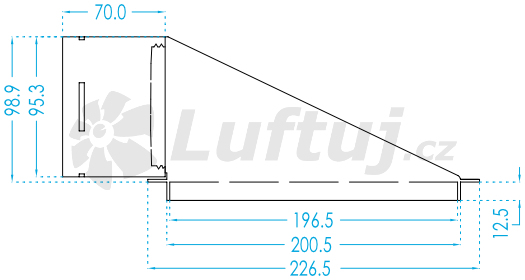

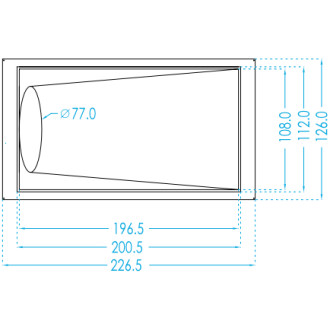

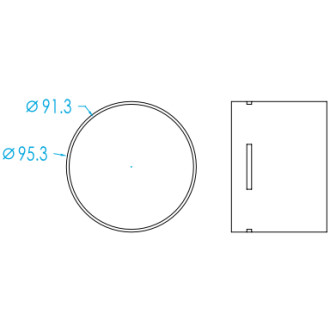

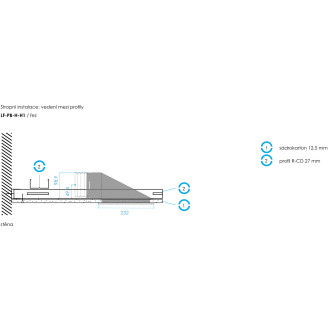

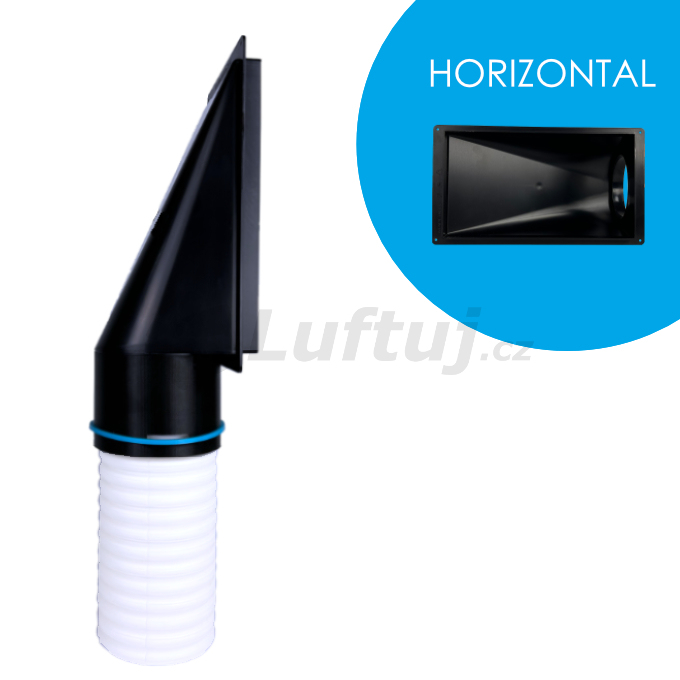

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii zákrytu sa sadrokartón/dreva a pod. osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu/palubky. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii kastlíka (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Stropný/stenový rovný priechodný box

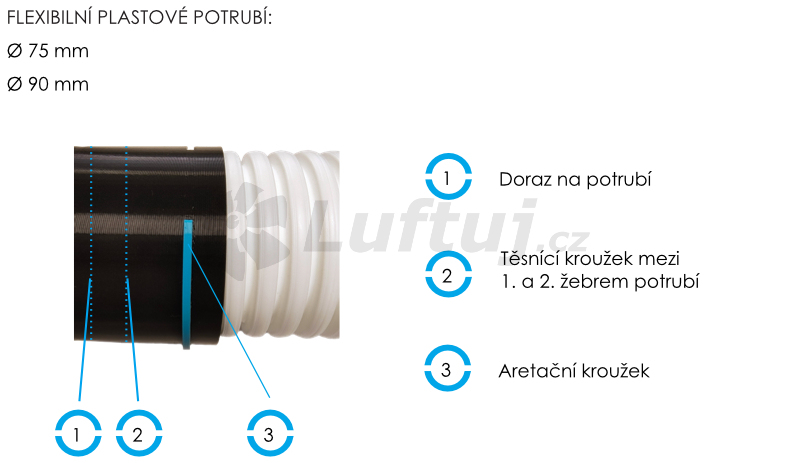

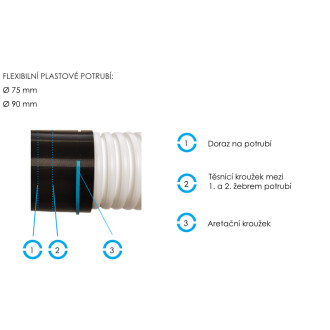

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

- box: obojstranne pozinkovaný plech hr.0,5mm 0,8mm s minimálnou vrstvou pozinkovania 275g/m2 - vnútorná izolácia boxu: na báze syntetického kaučuku s uzavretými bunkami - tesniace krúžky: guma EPDM 60, farba čierna, tvrdosť Sh A 6 špecifická hmotnosť 1,22g/cm3

Využitie stenového boxu na riadené vetranie s rekuperáciou domu. Stenový box priechodný pre tanierový ventil DN125.

- držiak flexibilného potrubia CLAMP pre rekuperáciu v priemere DN 90 mm - možnosť spojenia dvoch držiakov do seba pre lepšie vedenie dvoch trás - plastová spona pre lepšiu aretáciu

Rezák IK na flexibilné potrubie pre priemer 90 mm Rezák je vhodný pre potrubie DALFLEX 90 mm (všetky farebné varianty). Slúži na presné orezanie potrubia medzi jeho rebrami.
