Distribučný box OVA 4x90/160

Flexibilné plastové potrubie DALFLEX SB vo farbe biela/biela je určené pre rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB. Od zelenej varianty sa líšia len farbou.

Flexibilné plastové potrubie DALFLEX SB je určené na rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB.

Distribučný rozvádzací box plochý, kónický s izoláciou as revíznym otvorom.

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.

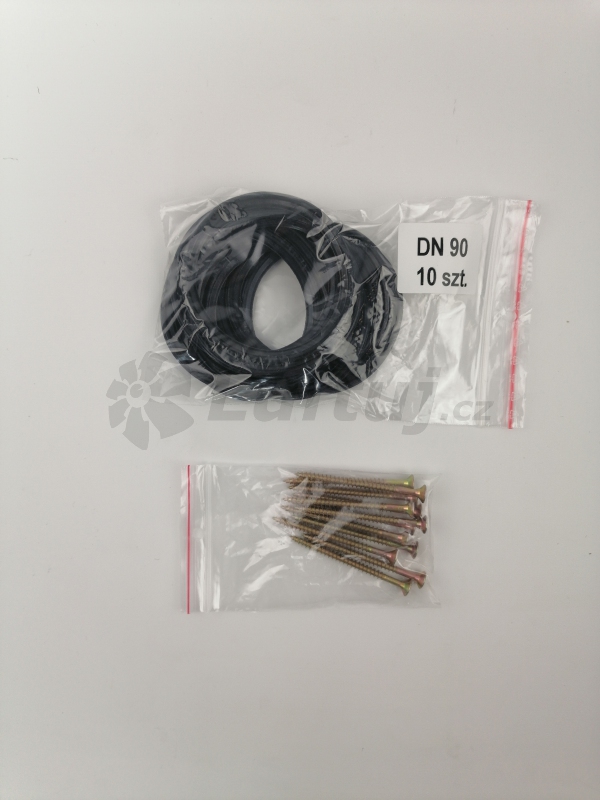

CHARAKTERISTIKA: • Distribučný box s vnútornou hlukovou izoláciou • Napojenie Ø160mm • Pre pre všetky flexibilné plastové potrubia systému 90 mm • Držiaky na pripevnenie na hornej i spodnej hrane boxu MATERIÁL: • Pozinkovaná oceľ • Tesniaci tmel Akrylát • Vnútorná akustická fólií, 5mm Balenie: - Distribučný box - O-krúžky pre potrubie 90 mm

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 MM Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisné sa vykonáva cez otvor pre potrubie 160 mm. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Rozmery -39x24x10 cm Materiál: pozinkovaná oceľ Súčasťou: - poistky proti vysunutiu flexibilného potrubia na hrdlách 90 mm - vnútorná izolácia box

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

Plastová odbočka pre potrubie systému 90 mm. Odbočka je využívaná napr. pre odbočky z rekuperačných systémov na odvetranie záchodovej misy. Ďalej napr. na odvetranie malých miestností ako sú šatne, komory a pod. V hrdlách pre potrubie je vytvorený tzv. doraz, ktorý zabraňuje zníženiu prietočnej plochy kvôli príliš hlbokému zastrčeniu potrubia. Uhol odbočenia: 45° Potrubie hlavné: vonkajší priemer 90 mm Potrubie vedľajšie: vonkajší priemer 90 mm Materiál: PETG Celková výška: 21 cm Farba produktu sa môže líšiť od zobrazenej.

- box: obojstranne pozinkovaný plech hr.0,5mm 0,8mm s minimálnou vrstvou pozinkovania 275g/m2 - vnútorná izolácia boxu: na báze syntetického kaučuku s uzavretými bunkami - tesniace krúžky: guma EPDM 60, farba čierna, tvrdosť Sh A 6 špecifická hmotnosť 1,22g/cm3

Dvojradový rozdeľovací box. S pripojením flexibilného potrubia DN 90 mm a hlavným vstupom 160 mm
