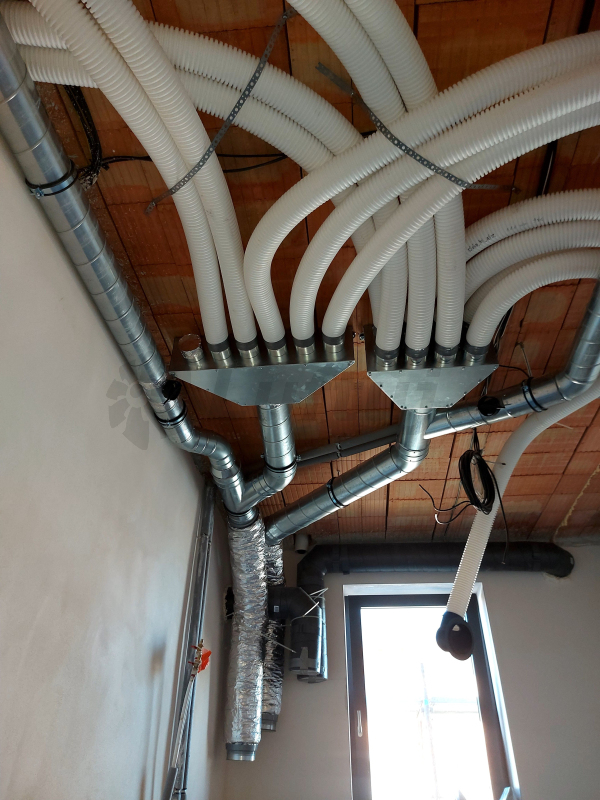

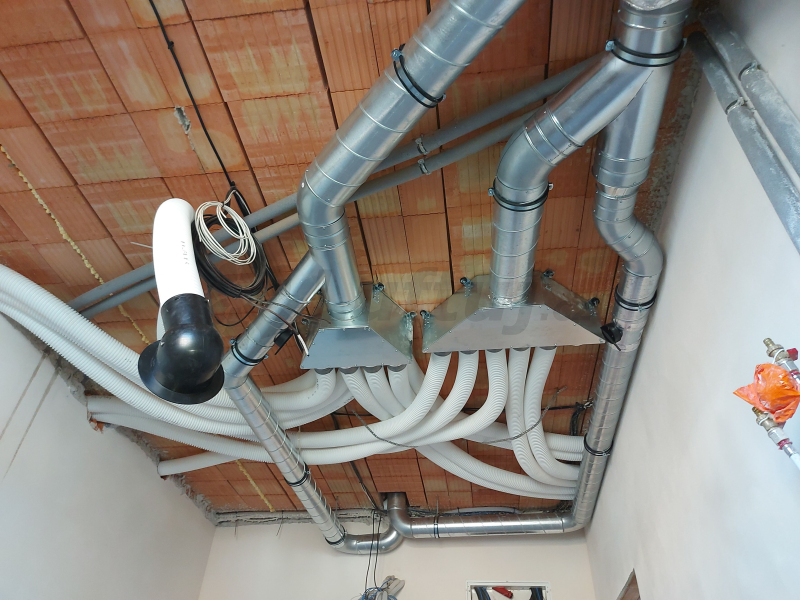

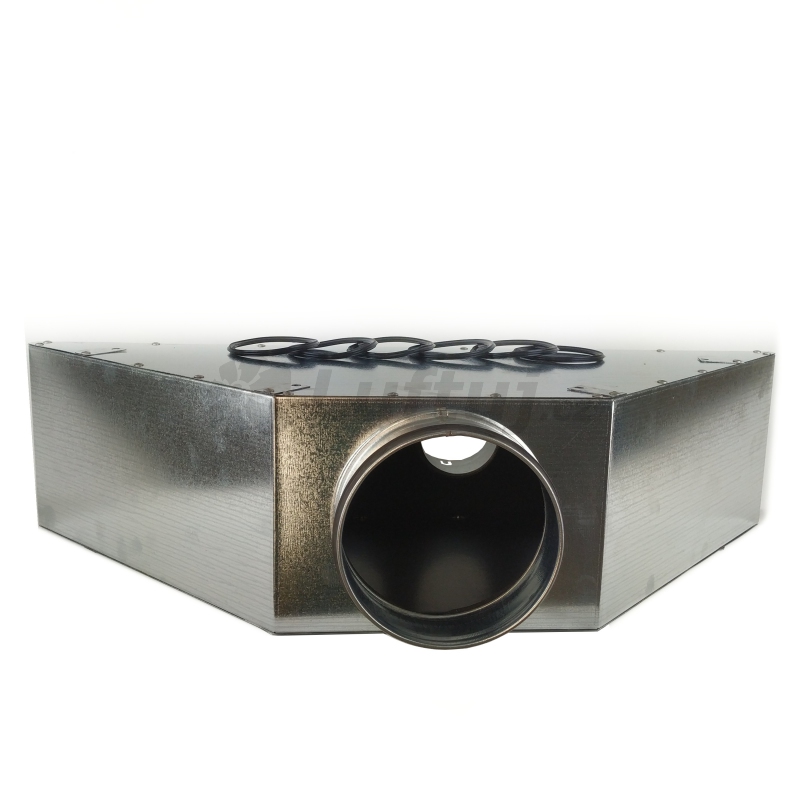

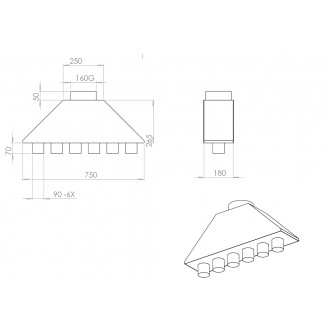

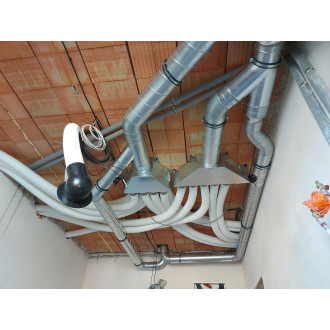

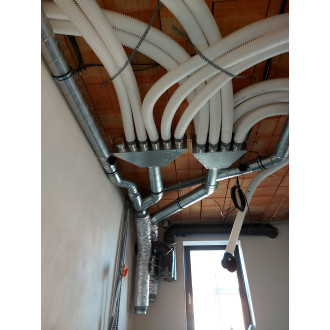

Distribučný box plochý KLOQ-6x90/160 kónický s izoláciou s revíznym otvorom

Stropný box OVA rekuperácie 1x90 mm/125 mm Adaptér vzduchotechnického potrubia. Prechod zo vzduchotechnického potrubia DN90 na 125 mm

Stropný/stenový rovný priechodný box

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii zákrytu sa sadrokartón/dreva a pod. osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu/palubky. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii kastlíka (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Stopný box je vyrobený z pozinkovanej ocele. Je vhodný na kotvenie do nosnej časti stropu, tam kde je dlhšia inštalačná medzera nad SDK. Box je vhodný pre všetky typy tanierových ventilov DN125 Súčasťou dodávky: - záslepka DN125 - odstráňte až pred spustením systému - udrží rozvod v čistote - montážne úchyty na pozinkovom tele - poistky proti vysunutiu flexibilného potrubia na hrdle DN 90 - 1ks tesniaceho krúžku aj vo variante s plastovými výustkami.)

Plastový rozdeľovací/distribučný box pre systémy vetrania s rekuperáciou. Box je vhodný umiestniť pod strop alebo do podlahy. Servis cez centrálne potrubie (160 mm). Jednoduché pripevnenie potrubia 90 mm pomocou O-krúžku a červeného klipu. V prípade menšieho počtu hadíc, je možné niektoré hrdlá zaslepiť.

Možnosť kotvenia do nosnej konštrukcie. Vhodný pre systémy vetrania s rekuperáciou. Tubus je možné skracovať až na minimálnu výšku celého boxu 12 cm. Veľmi jednoduchá manipulácia pri pripojení k potrubiu vďaka aretačným klipom, ktoré sa nasadzujú na potrubie. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom Box je kompatibilný typy stropných výustok s napojením DN 125. Plastový box je antistatický, s hygienickým certifikátom PZH. -2 vývody Ø 90 mm -Prívod vzduchu Ø 125 mm -Dĺžka tubus s Ø 125 mm 300 mm -Výška celého boxu je 400 mm Balenie obsahuje: 1x box 2x plastový klip pre aretáciu potrubia 2x gumový tesniaci o-krúžok BALENIE NEOBSAHU
