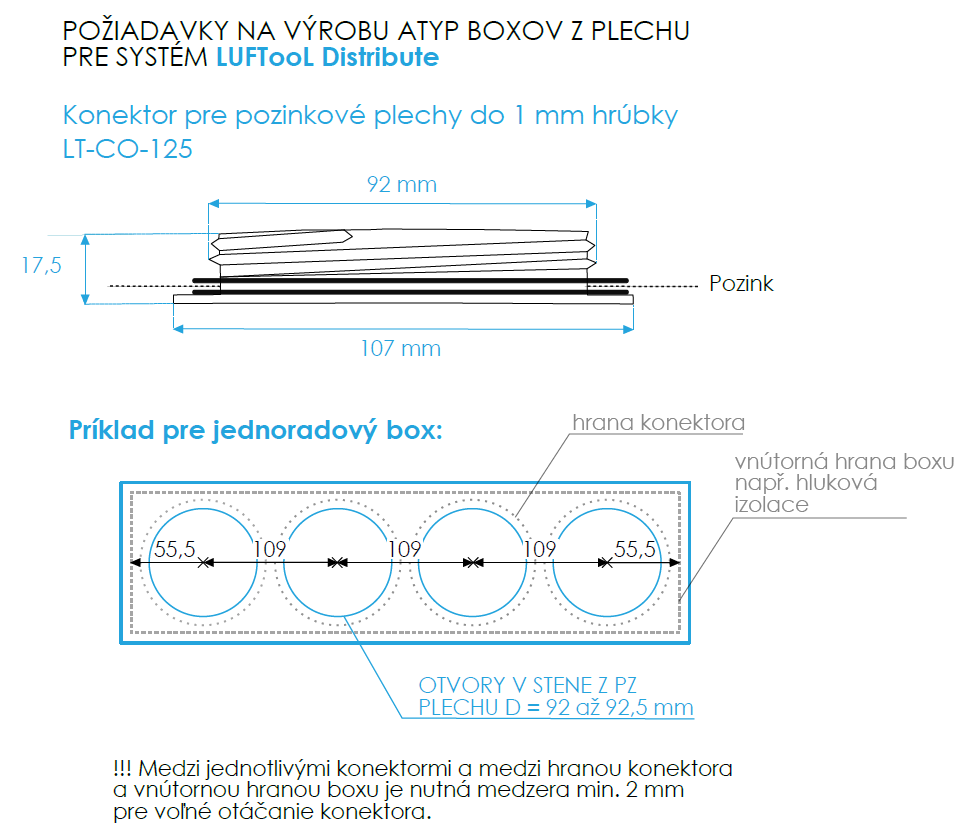

LUFTooL Distribute konektor (125 mm)

Hrdlo pre potrubie SPIRO s priemerom 100 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (PETG), tesniaci krúžok tvaru T. Balené do plastového vrecka. Rozmery: Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom nasuňte potrubie cez tesnenie a zaistite samorezným vrutom.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 75 mm je univerzálny modulárny prvok zo série LUFTooL Distrbute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrldlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Modul klapky s automatickým ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje automatické riadenie a spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky a osou klapky (PETG). Na tele modulu je namontovaný skalibrovaný servopohon do polohy otvorené. Návod. Oproti vyobrazeniu balenia neobsahuje modrý kryt. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Charakteristika servopohonu Prevádzkové napätie: 3 V ~ 6 V Rýchlosť: 0.12 sec/60(4.8 V ), 0.09 sec/60(6 V) Krútiaci moment: 1,8 kg.cm (4.8 V); 2.2 kg.cm (6.0 V) Prevádzková teplota: 10-50 °C Materiál ozubenia: kov Riadenie modulu klapky Na ovládanie modulu klapky je možné zakúpiť LUFTaTOR riadiaci modul API12 - jedná sa o softvér a riadiacu dosku, ktorá umožňuje riadiť pomocou HTTP REST API až 12 klapiek. V prípade riadenia vlastným systémom nie je poskytovaná záruka na servopohon. Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90% RH - vždy je nutné zachovať prístup k riadiacej doske a servopohonom pre prípadnú výmenu Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky a vonkajšej časti so servopohonom je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

Modul klapky s manuálnym ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje ručné riadenie-otváranie a zatváranie vzduchovodov v siedmich polohách. Spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Nastavenie prietoku: Zmena polohy klapky sa dosiahne miernym nadvihnutím madla klapky nad podložku, pootočením a spustením madla späť do jednej zo siedmich pripravených pozícií. Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky, osou klapky (PETG) a madlom na zmenu polohy. Návod. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu do jednotlivých potrubí 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90 % RH Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

LUFTooL Distribute Box je: - vyrábaný na mieru pre Váš dom - stačí vybrať spávnu variantu - precízne presná modulárna distribučná (rozdeľovacia) komora pre systémy vetrania s rekuperáciou alebo podtlakové systémy - pripravená pre napojenie hrdiel flexibilného korugované plastové potrubie priemeru 75 mm a 90 mm alebo tradičné mm. - pripravený na efektívne rozdelenie vzduchu vďaka trvalej alebo dynamickej regulácii - vybavený odolnou a zároveň ľahkou konštrukciou umožňujúcou ľahké kotvenie boxu aj opláštenie doskami z hygienického plastu bez straty tesnosti - vďaka nízkej váhe obľúbený pre jednoduchú a rýchlu montáž - ľahko čistiteľný vďaka veľkému servisnému dielu a odnímateľným listom klapiek

LUFTooL Screw Plug je skrutkovacia záslepka pre rýchle a tesné uzavretie nepoužívaných konektorov distribučných boxov LUFTooL Distribute. Umožňuje dočasné aj trvalé zaslepenie bez použitia tmelu, ľahko sa montuje aj demontuje a vďaka závitovému spojeniu zaisťuje spoľahlivú tesnosť. Je vyrobená z odolného materiálu PETG.

LUFTooL Distribute Box je modulárny distribučný box pre systémy vetrania s rekuperáciou navrhnutý na mieru konkrétnemu projektu. Vďaka priamemu vedeniu vzduchu, nízkym tlakovým stratám, ľahkému servisu a pripravenosti pre multizónovú reguláciu LUFTaTOR zaisťuje tichú, efektívnu a flexibilnú prevádzku vzduchotechniky.

LUFTooL Distribute Box je modulární distribuční box pro systémy větrání s rekuperací navržený na míru konkrétnímu projektu. Díky přímému vedení vzduchu, nízkým tlakovým ztrátám, snadnému servisu a připravenosti pro multizónovou regulaci LUFTaTOR zajišťuje tichý, efektivní a flexibilní provoz vzduchotechniky.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Skvelá tesná plastová spojka pre všetky typy potrubia s vonkajším priemerom 90 mm, ako je napr. Dalflex 90/76 a pod. Na rozdiel od základných narážacích spojok je dostatočne tesná a plne rozoberateľná.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 75 mm je univerzálny modulárny prvok zo série LUFTooL Distrbute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrldlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.
