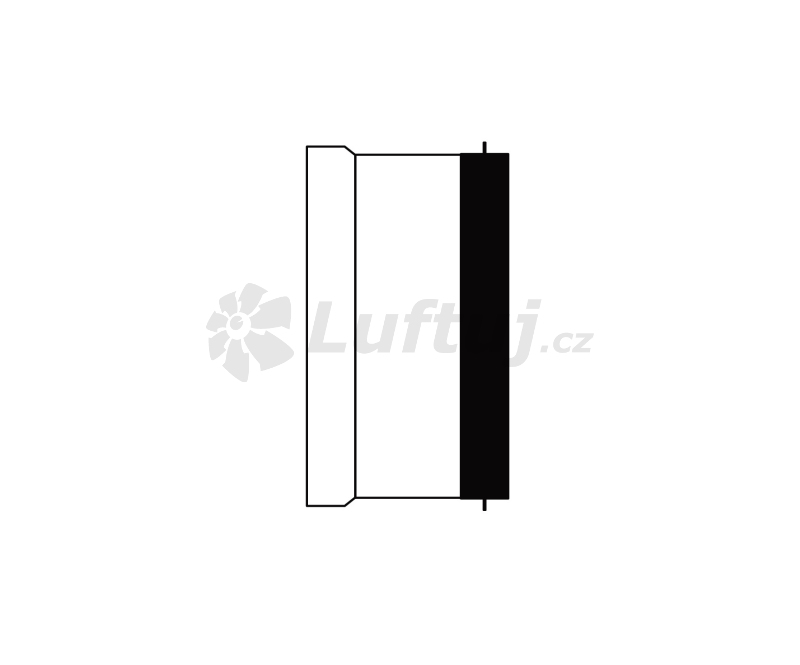

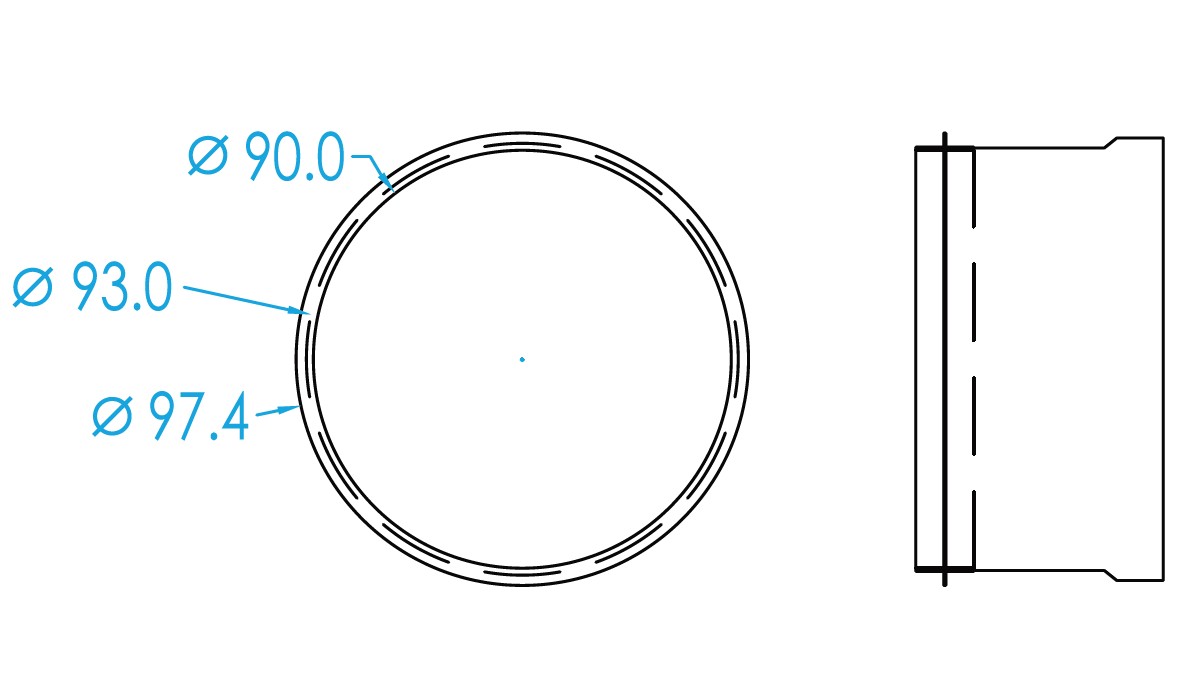

LUFTooL Distribute hrdlo pre potrubie (100 mm, vnútorný závit)

Konektor je súčasťou systému LUFTooL Distribute, ktorý je inovatívny a modulárny. Celý systém je určený na jednoduchú reguláciu vzduchu, vďaka ktorému je možné ľubovoľne rozdeľovať prúd vzduchu v jednotlivých zónach alebo miestnostiach v rodinných domoch a menších prevádzkach. Jednotlivé prvky však možno využiť aj na ďalšie prvky ako sú stropné a stenové boxy. Konektor je napr. možné osadiť do akéhokoľvek boxu s patričným otvorom. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Konektor (PETG), dva tesniace krúžky. Balené do plastového vrecka. Montáž: Na závit konektora je možné priskrutkovať napr. na: LUFTooL modul klapky s automatickým alebo manuálnym ovládaním LUFTooL hrdla pre potrubie (75, 90 a 100 mm) Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu

Skrutkovací záslepka LUFTooL Screw Plug je navrhnutá ako ideálne a spoľahlivé riešenie pre dočasné aj trvalé zaslepenie nepoužívaných konektorov na rozdeľovacích komorách (Distribute Box) systému LUFTooL Distribute. Určené pre LUFTooL Distribute Boxy: Naše Distribučné Boxy sú štandardne vybavené pripojovacími konektormi, na ktoré je možné napojiť klapky (LUFTooL Damper) alebo priamo hrdla (LUFTooL Spigot) na pripojenie potrubia. Efektívne zaslepenie: Screw Plug slúži na hermetické uzavretie jedného alebo viacerých týchto konektorov, ktoré v danej chvíli nie sú osadené potrubím. Dokonalá tesnosť: Telo záslepky je vybavené presnou vonkajšou skrutkovicou, ktorá zaručuje takmer dokonale tesné a pevné spojenie s konektorom boxu. Jednoduchá manipulácia: Záslepku je možné kedykoľvek ľahko odskrutkovať a nepoužívaný konektor tak bez problémov nahradiť hrdlom alebo klapkou. Materiál PETG Montáž 1. Záslepku priložte k voľnému konektoru na Distribučnom Boxe. 2. Otáčajte záslepkou v smere hodinových ručičiek, kým nepocítite zreteľný mechanický odpor. Tým je zaistené pevné a tesné usadenie. Balenie obsahuje Plastovú záslepku Balené voľne (bez samostatného obalu) do krabice

LUFTooL Distribute Box je: - vyrábaný na mieru pre Váš dom - stačí vybrať spávnu variantu - precízne presná modulárna distribučná (rozdeľovacia) komora pre systémy vetrania s rekuperáciou alebo podtlakové systémy - pripravená pre napojenie hrdiel flexibilného korugované plastové potrubie priemeru 75 mm a 90 mm alebo tradičné mm. - pripravený na efektívne rozdelenie vzduchu vďaka trvalej alebo dynamickej regulácii - vybavený odolnou a zároveň ľahkou konštrukciou umožňujúcou ľahké kotvenie boxu aj opláštenie doskami z hygienického plastu bez straty tesnosti - vďaka nízkej váhe obľúbený pre jednoduchú a rýchlu montáž - ľahko čistiteľný vďaka veľkému servisnému dielu a odnímateľným listom klapiek

Keď musí prejsť vyfukovaný vzduch nevykurovanou zónou, je potrebné zaistiť, aby v potrubí vznikalo len minimum kondenzátu a ďalej potom neplesnivelo a do rekuperačnej jednotky nevtekala voda. S tým skvele pomôžu kondenzačné kusy LUFTooL Trap. Kombinácia s potrubím z izolantov EPE alebo EPS je vďaka minimálnym tepelným mostom ideálna. Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia (EPE alebo EPS). V prevedení EPE aj EPS ho ponúkame pre vzduchotechnické potrubie s vnútorným priemerom vo veľkostiach od 125 do 200 mm. Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica pre odvod kondenzátu d16, ktorá sa iba nasunie na odkvapové kolienko. Kondenzačný kus LUFTooL Trap je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí v zimnom období pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG apod.!!! iba s potrubím podľa označenia - kompatibilný s hadicou na odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Montáž: Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte cez zavodnený sifón na kanalizáciu (pozor na zamŕzanie). Balenie obsahuje: 1) kondenzačný kus Balené voľne do krabice.

Náhradný poistný krúžok modrý.

Plochý tesniaci krúžok sa používa v systémoch LUFTOMET a LUFTooL pre vzduchotesné spojenie plastového flexibilného potrubia s vonkajším priemerom veľkosti 75 alebo 90 mm a plastového hrdla boxu.
