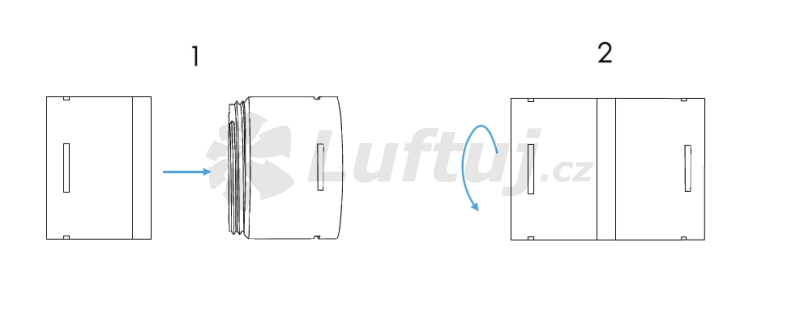

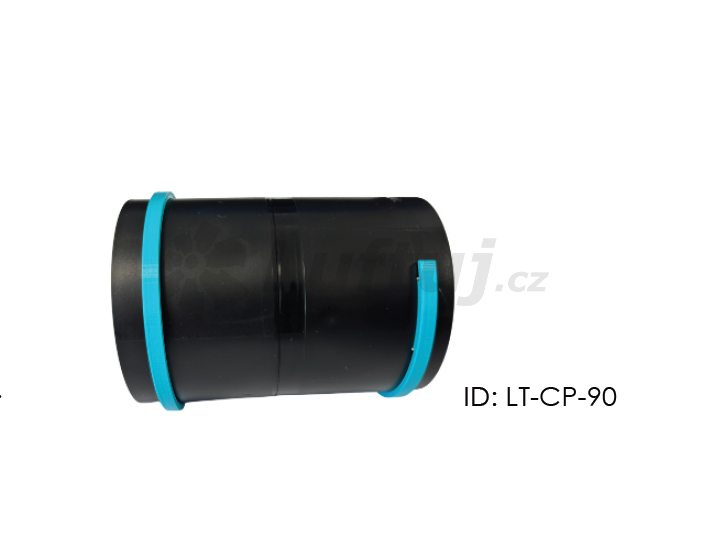

LUFTooL Duct Coupling spojka flexibilného potrubia 90 mm

LUFTooL Distribute Box je modulárny distribučný box pre systémy vetrania s rekuperáciou, navrhnutý na mieru konkrétnemu projektu. Vďaka priamemu vedeniu vzduchu, nízkym tlakovým stratám, ľahkému servisu a pripravenosti pre multizónovú reguláciu LUFTaTOR zaisťuje tichú, efektívnu a flexibilnú prevádzku vzduchotechniky.

LUFTool Damper set je klapka určená na montáže na flexibilné potrubie vzduchotechniky s vonkajším priemerom 90 mm. Klapka sa ovláda manuálne v siedmich stupňoch.

Keď musí prejsť vyfukovaný vzduch nevykurovanou zónou, je potrebné zaistiť, aby v potrubí vznikalo len minimum kondenzátu a ďalej potom neplesnivelo a do rekuperačnej jednotky nevtekala voda. S tým skvele pomôžu kondenzačné kusy LUFTooL Trap. Kombinácia s potrubím z izolantov EPE alebo EPS je vďaka minimálnym tepelným mostom ideálna. Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia (EPE alebo EPS). V prevedení EPE aj EPS ho ponúkame pre vzduchotechnické potrubie s vnútorným priemerom vo veľkostiach od 125 do 200 mm. Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica pre odvod kondenzátu d16, ktorá sa iba nasunie na odkvapové kolienko. Kondenzačný kus LUFTooL Trap je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí v zimnom období pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG apod.!!! iba s potrubím podľa označenia - kompatibilný s hadicou na odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Montáž: Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte cez zavodnený sifón na kanalizáciu (pozor na zamŕzanie). Balenie obsahuje: 1) kondenzačný kus Balené voľne do krabice.

Táto sada je navrhnutá pre jednoduchú, pevnú a presnú montáž Distribučných Boxov do akejkoľvek nosnej konštrukcie. Súprava obsahuje štyri kusy špeciálnych kovových uholníkov, ktoré umožňujú plynulú vertikálnu reguláciu pozície boxu. Po upevnení stačí povoliť a následne utiahnuť skrutku v pozdĺžnom otvore a tým precízne doladiť výškovú úroveň boxu podľa potreby. Technické vlastnosti Uholníky Rozmery Výška: 80 mm Šírka: 20 mm Hrúbka 3 mm Otvory (kratšia strana) počet: 2 ks Otvory (kratšia strana) tvar: kruh Otvory (kratšia strana) veľkosť: 6 mm Otvor (dlhšia strana) tvar: Elipsa Otvor (dlhšia strana) rozmer: 50x5 mm Materiál. Hrúbka zinku je okolo 12 mikrónov. Uholníky sú vhodné na inštalácie v interiéri bez vysokej vlhkosti. Vruty Rozmery Priemer 4,2 mm Dĺžka 19 mm Farba čierna Materiál Vysoko kvalitná oceľ, ktorá zaručuje dlhú životnosť a odolnosť voči korózii Samovrtná špička: Umožňuje rýchle a presné skrutkovanie bez nutnosti predvŕtania Jednoduchá montáž: Vďaka podložkovej hlave sa tlak rovnomerne rozkladá, čo minimalizuje riziko poškodenia materiálu Montáž 1. Kotvenie k Boxu Boxu. Použite dodané samorezné skrutky a skrutkujte cez plastové opláštenie priamo do vnútornej kovovej konštrukcie boxu. ???? Dôležité: Týmto postupom je zaručené, že nedôjde k narušeniu vzduchotesnosti vnútornej vzduchovej obálky boxu. 2. Kotvenie k nosnej konštrukcii: Kratšiu stranu uholníka (s kruhovými otvormi) následne upevnite k nosnej konštrukcii (múr, strop, rám). Kotviaci materiál (hmoždinky, skrutky, atď.) zvoľte podľa typu materiálu Vašej konštrukcie – nie sú súčasťou balenia. 3. Nastavenie výšky: Čiastočne uvoľnite skrutku ukotvenú do Distribute Boxum, nastavte výšku a následne utiahnete. Balenie obsahuje 4ks uholníka 4ks skrutiek Balené do stretchfólie.

Produkty LUFTooL Trap sú navrhnuté tak, aby zhromažďovali kondenzovanú vodu na vnútornej strane potrubia ventilačných systémov. Obvykle sa inštalujú na potrubie, ktoré fúka vzduch z interiéru cez nevykurovanú časť domu. Kondenzačný kus odvádza kondenzát zo stien mimo potrubia.
