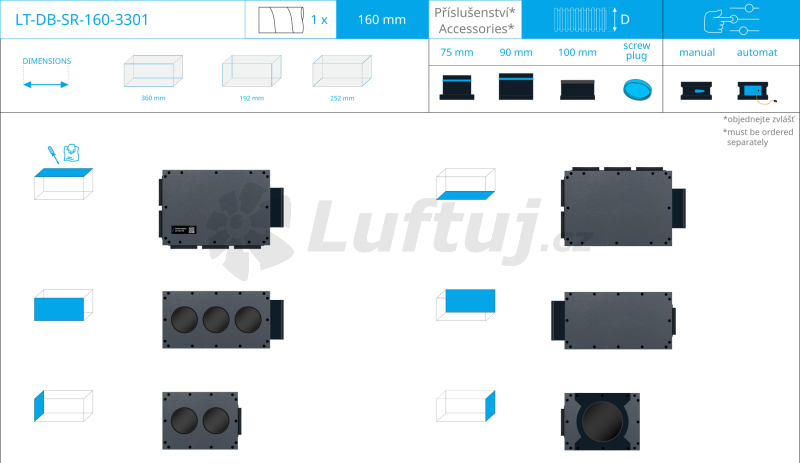

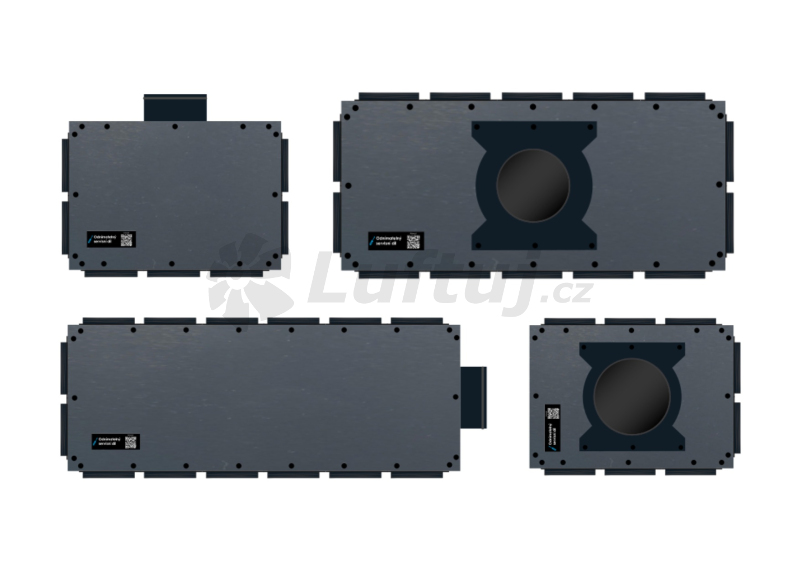

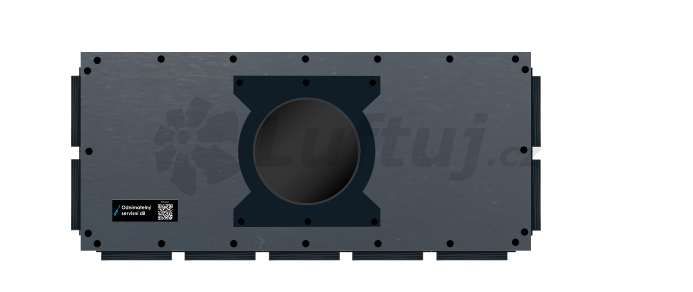

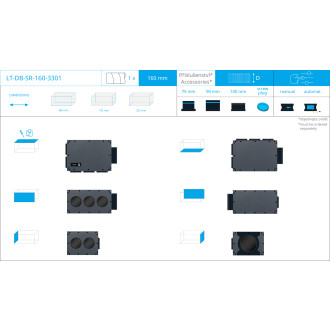

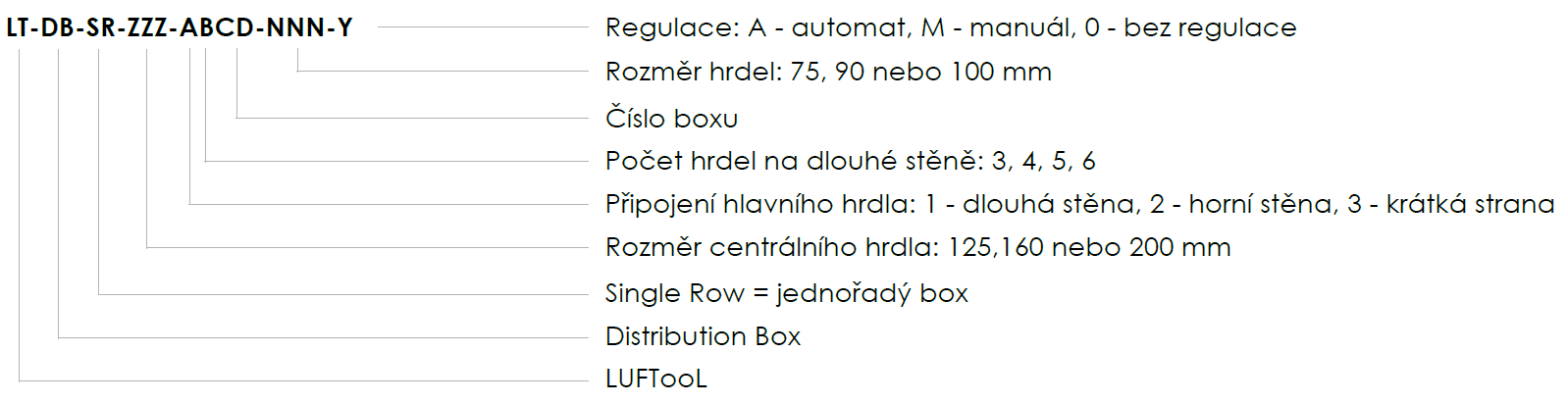

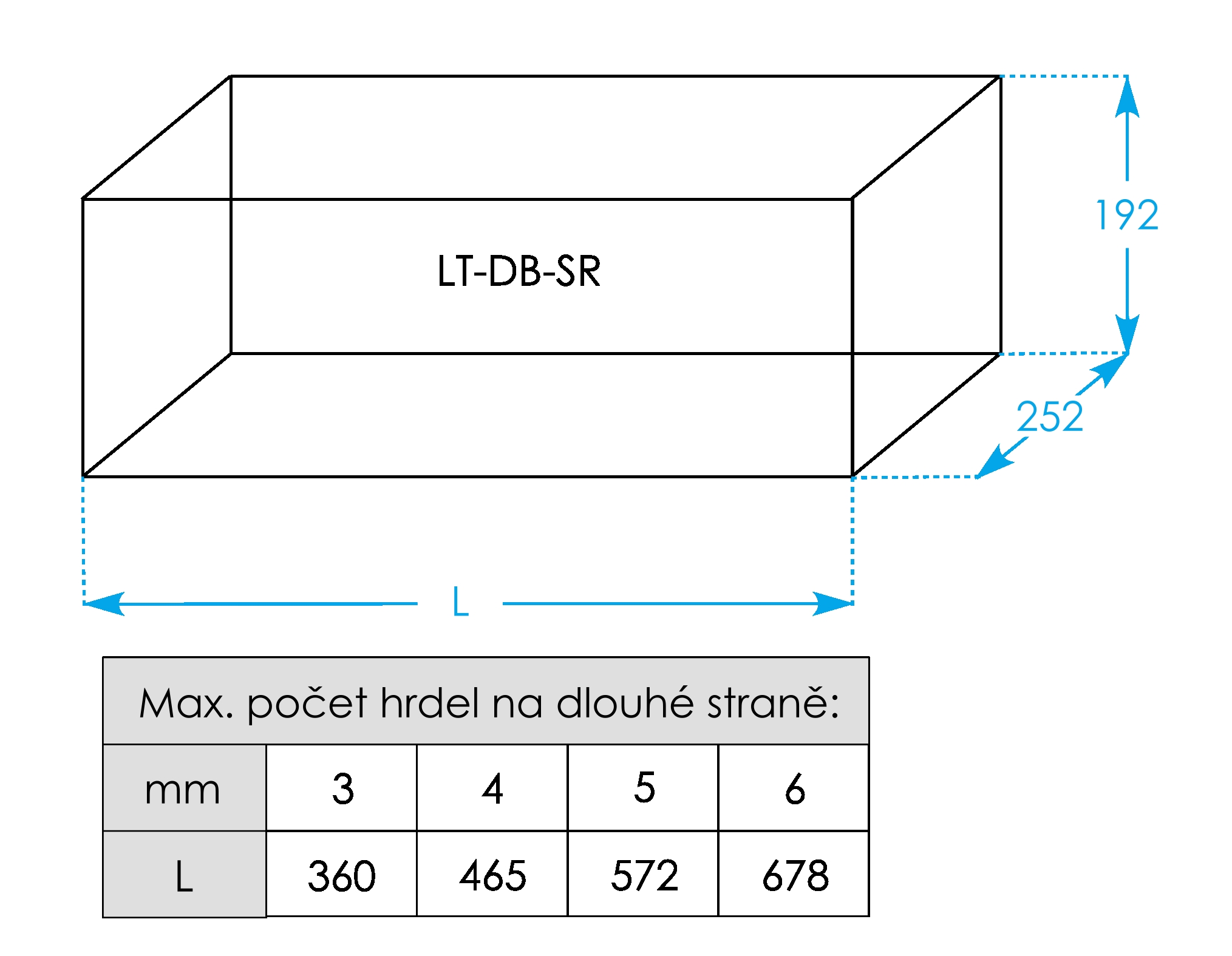

LUFTooL DB distribučná komora jednoradová TS, 160 mm (8607)

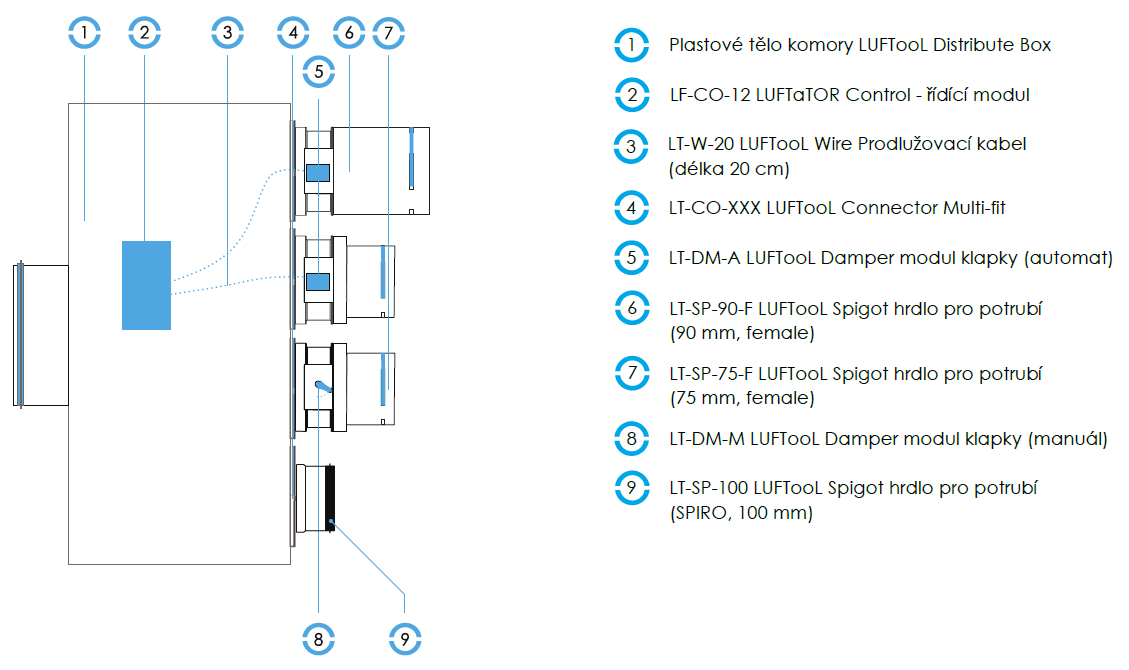

LUFTaTOR Control je inovatívny systém umožňujúci riadenie prietoku prívodného aj odvodného vzduchu v systémoch s rekuperáciou tepla v rodinných domoch a bytoch. Vďaka kompatibilite s modulárnym systémom LUFTooL Distribute umožňuje riadenie prietoku do 100 m3/ha to ako vo flexibilnom plastovom potrubí s priemerom 75 a 90 mm, tak v tradičnom potrubí SPIRO 100 mm. S nadradeným systémom riadenia domu komunikuje pomocou protokolu MQTT alebo MODBUS: To umožňuje systém LUFTaTOR zapojiť do bežne dostupných systémov chytrých domácností ako je Home Assistant, openHAB, Loxone, Domoticz a pod. Systém LUFTaTOR Control je: • plne kompatibilný s LUFTooL Distribute Damper (automat) • schopný komunikovať pomocou protokolu MQTT alebo MODBUS • plne servisovateľný - vždy zaistite prístup k riadiacej doske aj servopohonom • napájaný DC 5V pomocou POE ethernet, Micro USB alebo spínacím adpatérom aci a LED diódou indikujúcou stav zariadenia • určený pre použitie s okolitou teplotou 10 až 40 ° C • držiteľom certifikácie CE • nastavenie konzultujte vždy s profesionálom v danej oblasti ako je projektant alebo preškolený technik Balenie obsahuje: Krabičku s riadiacim modulom LUFTaTOR Control, návod. Balené do kartónu. Zdroj nie je súčasťou dodávky.

Hrdlo pre potrubie SPIRO s priemerom 100 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (PETG), tesniaci krúžok tvaru T. Balené do plastového vrecka. Rozmery: Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom nasuňte potrubie cez tesnenie a zaistite samorezným vrutom.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 75 mm je univerzálny modulárny prvok zo série LUFTooL Distrbute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrldlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Modul klapky s automatickým ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje automatické riadenie a spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky a osou klapky (PETG). Na tele modulu je namontovaný skalibrovaný servopohon do polohy otvorené. Návod. Oproti vyobrazeniu balenia neobsahuje modrý kryt. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Charakteristika servopohonu Prevádzkové napätie: 3 V ~ 6 V Rýchlosť: 0.12 sec/60(4.8 V ), 0.09 sec/60(6 V) Krútiaci moment: 1,8 kg.cm (4.8 V); 2.2 kg.cm (6.0 V) Prevádzková teplota: 10-50 °C Materiál ozubenia: kov Riadenie modulu klapky Na ovládanie modulu klapky je možné zakúpiť LUFTaTOR riadiaci modul API12 - jedná sa o softvér a riadiacu dosku, ktorá umožňuje riadiť pomocou HTTP REST API až 12 klapiek. V prípade riadenia vlastným systémom nie je poskytovaná záruka na servopohon. Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90% RH - vždy je nutné zachovať prístup k riadiacej doske a servopohonom pre prípadnú výmenu Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky a vonkajšej časti so servopohonom je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

Modul klapky s manuálnym ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje ručné riadenie-otváranie a zatváranie vzduchovodov v siedmich polohách. Spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Nastavenie prietoku: Zmena polohy klapky sa dosiahne miernym nadvihnutím madla klapky nad podložku, pootočením a spustením madla späť do jednej zo siedmich pripravených pozícií. Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky, osou klapky (PETG) a madlom na zmenu polohy. Návod. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu do jednotlivých potrubí 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90 % RH Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

Táto sada je navrhnutá pre jednoduchú, pevnú a presnú montáž Distribučných Boxov do akejkoľvek nosnej konštrukcie. Súprava obsahuje štyri kusy špeciálnych kovových uholníkov, ktoré umožňujú plynulú vertikálnu reguláciu pozície boxu. Po upevnení stačí povoliť a následne utiahnuť skrutku v pozdĺžnom otvore a tým precízne doladiť výškovú úroveň boxu podľa potreby. Technické vlastnosti Uholníky Rozmery Výška: 80 mm Šírka: 20 mm Hrúbka 3 mm Otvory (kratšia strana) počet: 2 ks Otvory (kratšia strana) tvar: kruh Otvory (kratšia strana) veľkosť: 6 mm Otvor (dlhšia strana) tvar: Elipsa Otvor (dlhšia strana) rozmer: 50x5 mm Materiál. Hrúbka zinku je okolo 12 mikrónov. Uholníky sú vhodné na inštalácie v interiéri bez vysokej vlhkosti. Vruty Rozmery Priemer 4,2 mm Dĺžka 19 mm Farba čierna Materiál Vysoko kvalitná oceľ, ktorá zaručuje dlhú životnosť a odolnosť voči korózii Samovrtná špička: Umožňuje rýchle a presné skrutkovanie bez nutnosti predvŕtania Jednoduchá montáž: Vďaka podložkovej hlave sa tlak rovnomerne rozkladá, čo minimalizuje riziko poškodenia materiálu Montáž 1. Kotvenie k Boxu Boxu. Použite dodané samorezné skrutky a skrutkujte cez plastové opláštenie priamo do vnútornej kovovej konštrukcie boxu. ???? Dôležité: Týmto postupom je zaručené, že nedôjde k narušeniu vzduchotesnosti vnútornej vzduchovej obálky boxu. 2. Kotvenie k nosnej konštrukcii: Kratšiu stranu uholníka (s kruhovými otvormi) následne upevnite k nosnej konštrukcii (múr, strop, rám). Kotviaci materiál (hmoždinky, skrutky, atď.) zvoľte podľa typu materiálu Vašej konštrukcie – nie sú súčasťou balenia. 3. Nastavenie výšky: Čiastočne uvoľnite skrutku ukotvenú do Distribute Boxum, nastavte výšku a následne utiahnete. Balenie obsahuje 4ks uholníka 4ks skrutiek Balené do stretchfólie.

Plastový rozdeľovací/distribučný box pre systémy vetrania s rekuperáciou. Box je vhodný umiestniť pod strop alebo do podlahy. Servis cez centrálne potrubie (160 mm). Jednoduché pripevnenie potrubia 75mm pomocou O-krúžku a červeného klipu.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 75 mm je univerzálny modulárny prvok zo série LUFTooL Distrbute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrldlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Náhradný poistný krúžok modrý.

Modul klapky s automatickým ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje automatické riadenie a spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky a osou klapky (PETG). Na tele modulu je namontovaný skalibrovaný servopohon do polohy otvorené. Návod. Oproti vyobrazeniu balenia neobsahuje modrý kryt. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Charakteristika servopohonu Prevádzkové napätie: 3 V ~ 6 V Rýchlosť: 0.12 sec/60(4.8 V ), 0.09 sec/60(6 V) Krútiaci moment: 1,8 kg.cm (4.8 V); 2.2 kg.cm (6.0 V) Prevádzková teplota: 10-50 °C Materiál ozubenia: kov Riadenie modulu klapky Na ovládanie modulu klapky je možné zakúpiť LUFTaTOR riadiaci modul API12 - jedná sa o softvér a riadiacu dosku, ktorá umožňuje riadiť pomocou HTTP REST API až 12 klapiek. V prípade riadenia vlastným systémom nie je poskytovaná záruka na servopohon. Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90% RH - vždy je nutné zachovať prístup k riadiacej doske a servopohonom pre prípadnú výmenu Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky a vonkajšej časti so servopohonom je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

Konektor je súčasťou systému LUFTooL Distribute, ktorý je inovatívny a modulárny. Celý systém je určený na jednoduchú reguláciu vzduchu, vďaka ktorému je možné ľubovoľne rozdeľovať prúd vzduchu v jednotlivých zónach alebo miestnostiach v rodinných domoch a menších prevádzkach. Jednotlivé prvky však možno využiť aj na ďalšie prvky ako sú stropné a stenové boxy. Konektor je napr. možné osadiť do akéhokoľvek boxu s patričným otvorom. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Konektor (PETG), dva tesniace krúžky. Balené do plastového vrecka. Montáž: Na závit konektora je možné priskrutkovať napr. na: LUFTooL modul klapky s automatickým alebo manuálnym ovládaním LUFTooL hrdla pre potrubie (75, 90 a 100 mm) Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu
