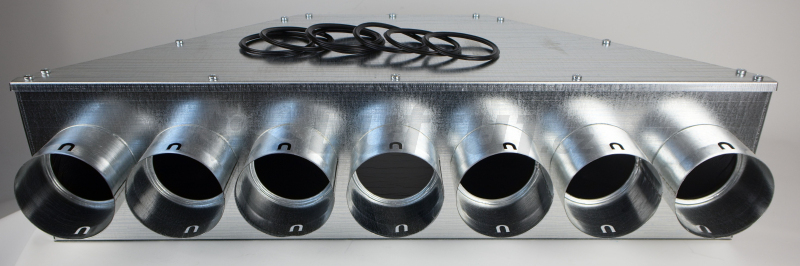

Distribučný box plochý KLOQ-7x90/160 kónický s izoláciou s revíznym otvorom

Flexibilné plastové potrubie DALFLEX SB vo farbe biela/biela je určené pre rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB. Od zelenej varianty sa líšia len farbou.

Hliníková samolepiaca vysoko priľnavá montážna páska ALU.

Ručná regulačná klapka je vhodná na reguláciu prúdu vzduchu v potrubí systému DN90 mm hneď za rozdeľovacím boxom, bez nutnosti regulovať prietok na koncovom elemente (ventile). Klapka sa nasunie na potrubie. Nie je potrebné používať tesniace krúžky. Je možné dotesniť hliníkovou páskou.

Ľahký malý stropný box pre systém rekuperácie s flexibilným potrubím 90mm je vhodný na inštaláciu systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Jednoduchá manipulácia a postup montáže preurčujú tento prvok systému aj pre svojpomocnú montáž. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavba) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5 m od predpokladanej finálnej pozície výustky.

Distribučný rozvádzací box plochý, kónický s izoláciou as revíznym otvorom.

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 90 mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.

• Stropný / stenový rovný priechodný box • Pre tanierový ventil alebo stenovú trysku Ø 125mm • Pre flexibilné plastové potrubia priemeru 90 mm • Na hrdle 90 mm poistka proti vysunutiu hadice (zahnúť skrutkovačom) • Držiaky na pripevnenie na hornej i spodnej hrane boxu

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Prvok vhodný pre flexibilné potrubie Dalflex. Použitie kolena je vhodné predovšetkým v miestach, kde ohyb hadice nie je dostatočný.

Stopný box je vyrobený z pozinkovanej ocele. Je vhodný na kotvenie do nosnej časti stropu, tam kde je dlhšia inštalačná medzera nad SDK. Box je vhodný pre všetky typy tanierových ventilov DN125 Súčasťou dodávky: - záslepka DN125 - odstráňte až pred spustením systému - udrží rozvod v čistote - montážne úchyty na pozinkovom tele - poistky proti vysunutiu flexibilného potrubia na hrdle DN 90 - 1ks tesniaceho krúžku aj vo variante s plastovými výustkami.)

Plastová odbočka pre potrubie systému 90 mm. Odbočka je využívaná napr. pre odbočky z rekuperačných systémov na odvetranie záchodovej misy. Ďalej napr. na odvetranie malých miestností ako sú šatne, komory a pod. V hrdlách pre potrubie je vytvorený tzv. doraz, ktorý zabraňuje zníženiu prietočnej plochy kvôli príliš hlbokému zastrčeniu potrubia. Uhol odbočenia: 45° Potrubie hlavné: vonkajší priemer 90 mm Potrubie vedľajšie: vonkajší priemer 90 mm Materiál: PETG Celková výška: 21 cm Farba produktu sa môže líšiť od zobrazenej.

CHARAKTERISTIKA: • Distribučný box s vnútornou hlukovou izoláciou • Napojenie Ø160mm • Pre pre všetky flexibilné plastové potrubia systému 90 mm • Držiaky na pripevnenie na hornej aj spodnej hrane boxu MATERIÁL: • Pozinkovaná oceľ • Tesniaci tmel Akrylát • Vnútorná akustická PUR fólií, 5mm Balenie: - Distribučný box - O-krúžky pre potrubie 90 mm
