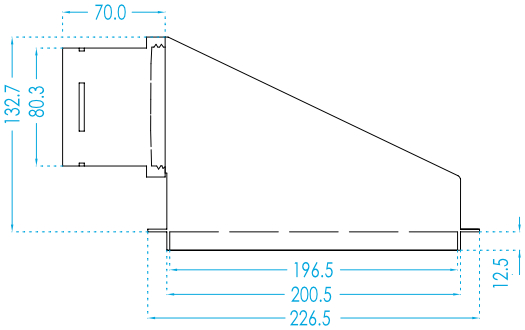

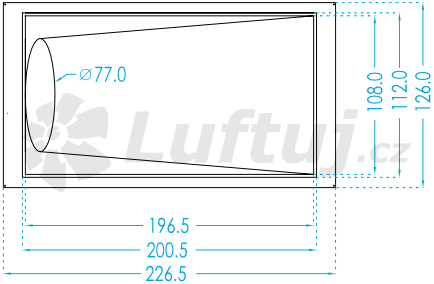

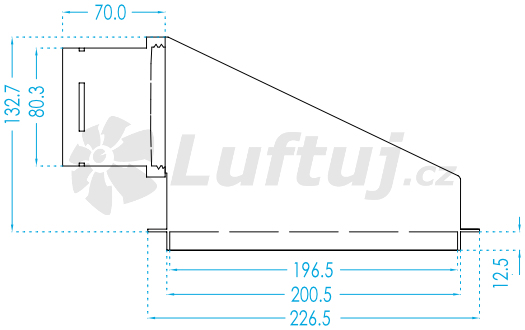

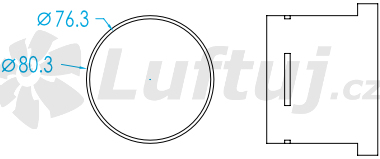

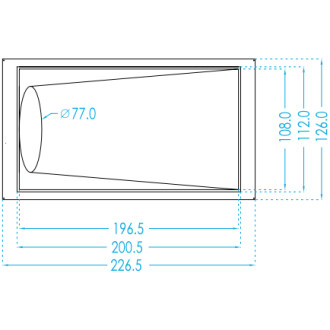

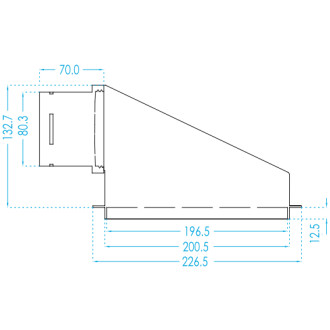

Box LUFTOMET Flat Horizontal vysoký s hrdlom 75 mm

Flexibilné plastové potrubie DALFLEX HYGIENIC je určené na rozvody vzduchu v rekuperačných systémoch. Oproti konkurečným potrubím má vnútorný priemer 63mm! Od zelenej verzie sa líšia len farbou. Vnútorná stena potrubia je opatrená antibakteriálnou a protiplesňovou ochranou, čím je zabezpečená hygienická ochrana proti baktériám a plesniam. Konce zmotkov sú opatrené krytkami proti vniknutiu nečistôt do potrubia. Potrubie je antistatické! Vysokohustotný polyetylén PE-HD, zdravotne nezávadný, rúrka je UV stabilná. Vnútorná vrstva obsahuje aditívum d2p AM s anti-mikrobiálnou, anti-bakteriálnou, protiplesňovou, protihubovou a protirašovou prísadou.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Predlžovací kus pre boxy LUFTOMET® a mriežky FLAT je vhodný na predĺženie boxov na inštaláciu systému LUFTOMET® do stien z muriva.

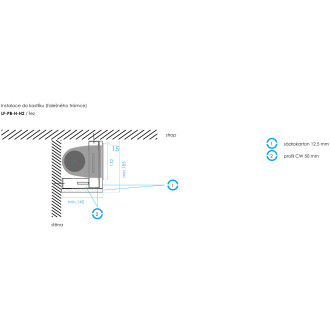

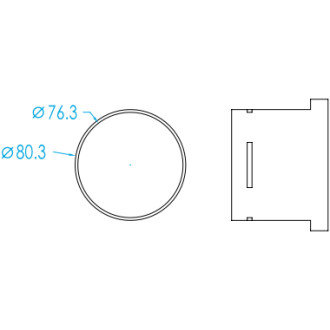

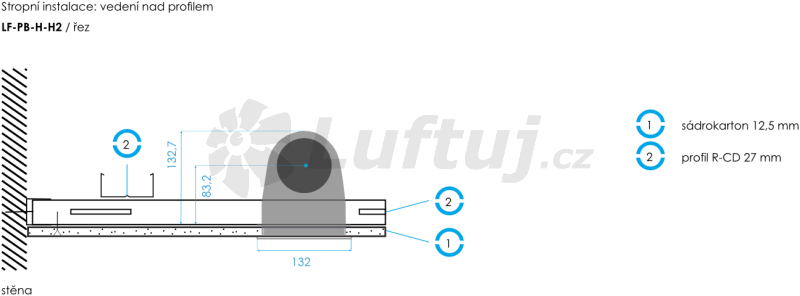

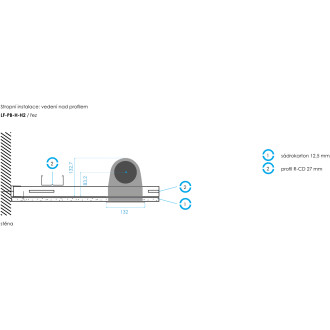

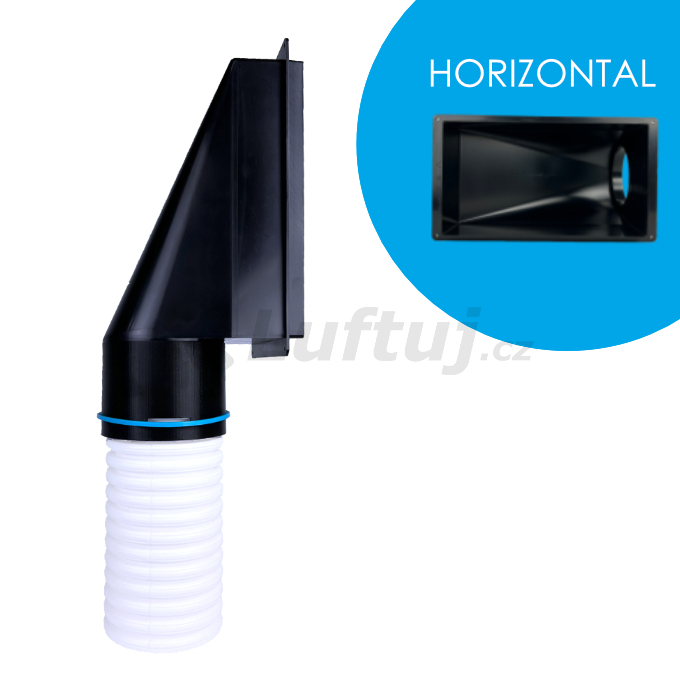

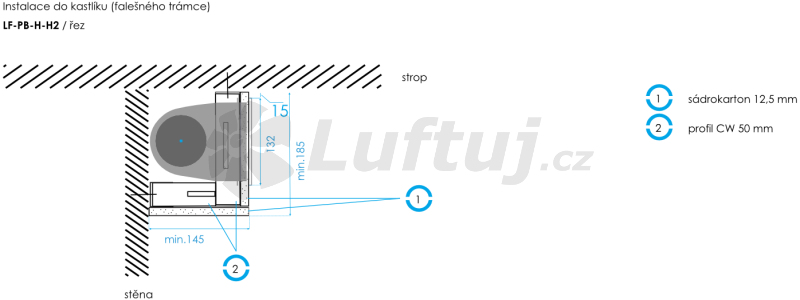

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm a 75 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. - PRE STROPNÚ INŠTALÁCIU DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). - PRE STROPNÚ INŠTALÁCIU Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Ponúkame riešenie ako efektívne odvetrať toaletu bez strát tepla. Moderné toalety sú dnes často vybavené jednotkami na odsávanie pachu. Aby bol systém 100% účinný aj energeticky, je vhodné ho zapojiť do systému riadeného vetrania so spätným ziskom tepla. Komponenty poskytuje rad LUFTooL Smell Well. Prechod HT umožňuje napojenie na systém kanalizačných rozvodov HT, ktorým zakončujú výrobcovia záchodov odvetrávací systém z misy. Pach z toalety ďalej pokračuje cez regulačnú klapku a odbočku k stropnej vyústke až do rekuperačnej jednotky. Montáž: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Na druhej strane adaptér zasuňte do hrdla potrubia HT. Adaptér je dokonale utesnený vnútornou gumovou manžetou v hrdle potrubia HT a nie je ho potrebné nijako dotesňovať.

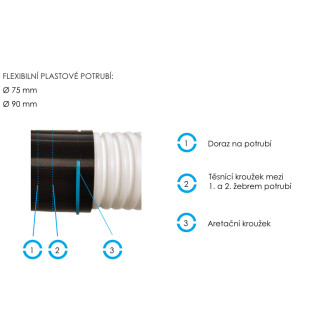

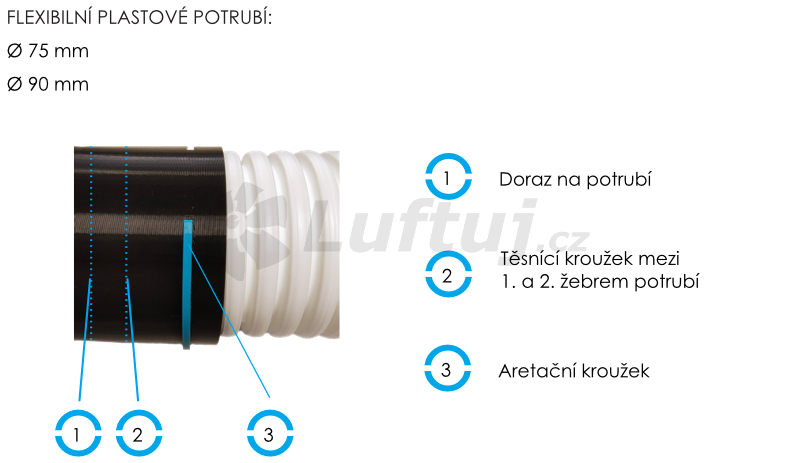

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

• Distribučný box s vnútornou hlukovou izoláciou • Napojenie Ø160mm • Držiaky na pripevnenie na hornej i spodnej hrane boxu

Plastové stropné boxy AT pre vzduchotechnický rekuperačný systém 75mm flexibilného potrubia Dalflex

Rezák IK na flexibilné potrubie pre priemer 75 mm Rezák je vhodný pre potrubie DALFLEX 75 mm (všetky farebné varianty). Slúži na presné orezanie potrubia medzi jeho rebrami.

Rezáky flexibilného plastového potrubia šetria materiál, čas aj nervy. Nestrácajte čas nekonečným dočisťovaním plastového potrubia. LUFTooL Duct Cutter reže potrubie medzi rebrami čisto, bez námahy a otrepov. Potrubie je potom ideálne pripravené na osadenie do ďalších tvaroviek, stropných boxov atď. Variant Hobby zaistí bezproblémový rez v rade stoviek krátenia potrubia. Rezák je vybavený britom Fiskars s dlhou životnosťou. Brity sú nemeniteľné. Rezák je určený pre potrubie DALFLEX, ostatné typy potrubia sa môžu líšiť rebrovaním. Možnosť zákazkovej výroby. Postup rezania: 1) nasuňte rezák medzi rebrá 2) krúživým pohybom so stálym tlakom v smere do stredu potrubia veďte rezák kým sa potrubie nerozdelí 3) po každom použití vařte kryt na brit, aby nedošlo k zraneniu Balenie obsahuje: 1) návod 2) rezák s britom a krytom Balené vo vrecúšku.
