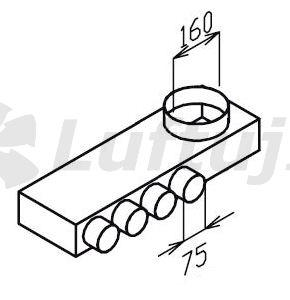

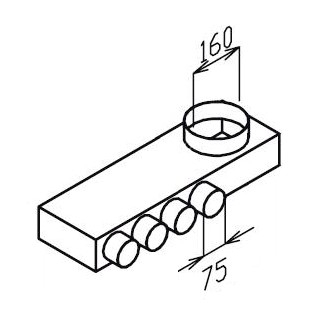

EDF-PL-BOX 160/4x75 rozvádzací box plochý

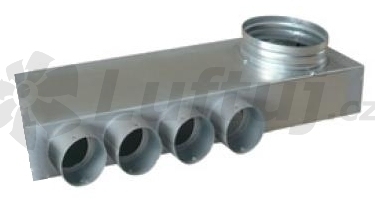

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 75MM Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva na zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 75mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 75MM Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 75mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.

Slúži na flexi rozvody, kde je potrebný ostrý ohyb. Pomáha v rohoch, kde je pre ohyb hadice málo miesta a je tak potrebné dosiahnuť menší rádius.

Ponúkame riešenie ako efektívne odvetrať toaletu bez strát tepla. Moderné toalety sú dnes často vybavené jednotkami na odsávanie pachu. Aby bol systém 100% účinný aj energeticky, je vhodné ho zapojiť do systému riadeného vetrania so spätným ziskom tepla. Komponenty poskytuje rad LUFTooL Smell Well. Prechod HT umožňuje napojenie na systém kanalizačných rozvodov HT, ktorým zakončujú výrobcovia záchodov odvetrávací systém z misy. Pach z toalety ďalej pokračuje cez regulačnú klapku a odbočku k stropnej vyústke až do rekuperačnej jednotky. Montáž: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Na druhej strane adaptér zasuňte do hrdla potrubia HT. Adaptér je dokonale utesnený vnútornou gumovou manžetou v hrdle potrubia HT a nie je ho potrebné nijako dotesňovať.

Plastový rozdeľovací/distribučný box pre systémy vetrania s rekuperáciou. Box je vhodný umiestniť pod strop alebo do podlahy. Servis cez centrálne potrubie (160 mm). Jednoduché pripevnenie potrubia 75mm pomocou O-krúžku a červeného klipu.

Ponúkame výrobu rozdeľovacích/distribučných/rozvádzacích boxov na vetranie s rekuperáciou "na mieru" podľa Vašich predstáv. Box obsahuje servisný otvor, hlukovú izoláciu, hrdlá pre flexibilné hadice, hrdlá pre centrálnu vetvu, kotviaci prvok. Vďaka boxu "na mieru" predídete zbytočným ohybom hadíc, presluchom atď.
