Nie sme len e-shop. Máme cez 10 rokov skúsenosti s projekciou a montážami vetrania s rekuperáciou vo viac ako 1000 rodinných domoch. Návrh riešenia vetrania so súpisom materiálu pre Váš dom vytvoríme zadarmo.
Vyrábame vlastný rad produktov určený primárne pre rodinné domy.
Radi vám poradíme s technickými otázkami +421 949 003 100 alebo info@luftujeme.sk

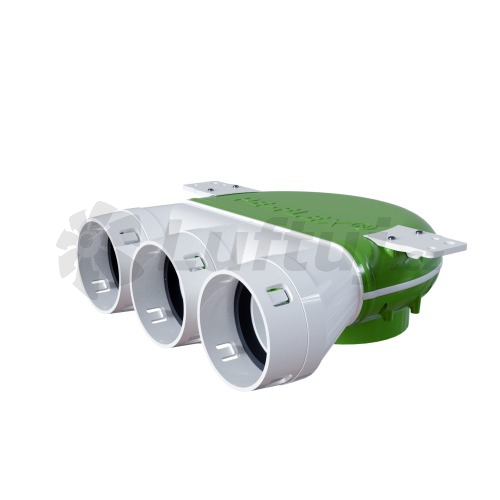

Stropný box AT 3x75 - 125 pre ventil
!!! Výrobca začal dodávať novú verziu boxu v šedej farbe, má nové (lepšie) možnosti kotvenia. Počas apríla Vám môže od nás prísť zelený box (dopredávame) aj šedý box.
(aktualizované 23.2.2022)
Plastové stropné boxy AT pre vzduchotechnický rekuperačný systém 75mm flexibilného potrubia Dalflex , majú ergonomický tvar a sú veľmi tesné. Výška boxu je iba 10 cm, tzn. že nad sadrokartónom v mieste boxu je nutná medzera iba 8,8 cm (nezabudnite však, že potrubie 7,5 cm musí prejsť nad rastre a musí byť kotvené).
Do boxu je možné osadiť všetky typy ventilov a tryska sa zderí. Zder by nemal byť dlhší ako 5 cm, aby nedochádzalo k blokácii vzduchu v boxe, ktoré by spôsobilo zvýšenie tlakovej straty a hluku. Veľa murov je možné na tento účel zarezať (napr. otvor obľúbeného ventilu SQ125 ).
Boxy môžu byť inštalované v inštalačnej medzere nad podhľadom alebo napr. v sadrokartónovej priečke.
Pre aplikáciu, kedy box prechádza nosnou konštrukciou odporúčame Stropný box AT 3x75 - 125 , ktorý je možné predĺžiť potrubím bez nutnosti použiť spojku.
Boxy rovnako ako potrubie odporúčame kvôli tepelným stratám a kondenzácii intsalovať vo vnútri tepelnej obálky budovy (tzn. pod tepelnou izoláciou).
Pripojovacie hrdlá sú vyrobené z polypropylénu. Umožňujú rýchlu, jednoduchú a zároveň tesnú montáž všetkých flexibilných potrubí veľkosti 75 mm , ktoré ponúkame.
Produkt je kompatibilný s potrubím rovnakého rozmeru značiek:
Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom
Kotvenie boxu je možné pomocou zelených úchytiek, ktoré sú v hornej rovine boxu. Ďalej je možné box kotviť pomocou čelnej zelenej úchytky.
Kotviaci materiál (vruty a pod.) nie sú súčasťou dodávky
Výhody stropného boxu AT:
- jednoduchá a rýchla montáž do stropu alebo steny
- systém click&go
- hrdlá osadené tesniacimi krúžkami
- antibakteriálne, protiplesňové a antistatické vlastnosti
- ľahké čistenie vďaka hladkej vnútornej vrstve
- vhodné na odvod aj prívod vzduchu
Postup inštalácie:
- zmerajte starostlivo potrebnú dĺžku potrubia/hadice
- obe potrubia/hadice skrátime rezom tak, že rez prejde medzerou s najmenším priemerom vrúbkov potrubia
- starostlivo začistíme otrepy a nerovnosti rezu, aby potrubie mohlo dobre doľahnúť k tesneniu
- potrubie vsunieme do hrdla boxu, kým nebudeme počuť kliknutie - potrubie narazí na tesniacu izoláciu a štyri biele aretačné pacičky zapadnú do medzery medzi vrúbkami potrubia
- vzhľadom k sile paciček, ktorá je potrebná, aby nedošlo k vytrhnutiu potrubia z boxu počas manipulácie, je tento proces len veľmi ťažko vratný - MERTE, POČÍTAJTE A PAK AŽ REZAJTE :)
Boxy majú test tesnosti a spĺňajú triedu "C" (PN-EN 12237).
