Stenový box pravouhlý pre mriežky GAC 200x100 jednoradové (atyp) -75,90 mm - 75 mm

Flexibilné plastové potrubie DALFLEX HYGIENIC je určené na rozvody vzduchu v rekuperačných systémoch. Oproti konkurečným potrubím má vnútorný priemer 63mm! Od zelenej verzie sa líšia len farbou. Vnútorná stena potrubia je opatrená antibakteriálnou a protiplesňovou ochranou, čím je zabezpečená hygienická ochrana proti baktériám a plesniam. Konce zmotkov sú opatrené krytkami proti vniknutiu nečistôt do potrubia. Potrubie je antistatické! Vysokohustotný polyetylén PE-HD, zdravotne nezávadný, rúrka je UV stabilná. Vnútorná vrstva obsahuje aditívum d2p AM s anti-mikrobiálnou, anti-bakteriálnou, protiplesňovou, protihubovou a protirašovou prísadou.

Flexibilné plastové potrubie DALFLEX HYGIENIC je určené na rozvody vzduchu v rekuperačných systémoch. Oproti konkurečným potrubím má vnútorný priemer 63mm! Vnútorná stena potrubia je opatrená antibakteriálnou a protiplesňovou ochranou, čím je zabezpečená hygienická ochrana proti baktériám a plesniam. Konce zmotkov sú opatrené krytkami proti vniknutiu nečistôt do potrubia. Potrubie je antistatické! Vysokohustotný polyetylén PE-HD, zdravotne nezávadný, rúrka je UV stabilná. Vnútorná vrstva obsahuje aditívum d2p AM s anti-mikrobiálnou, anti-bakteriálnou, protiplesňovou, protihubovou a protirašovou prísadou.

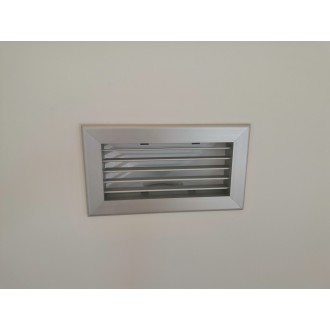

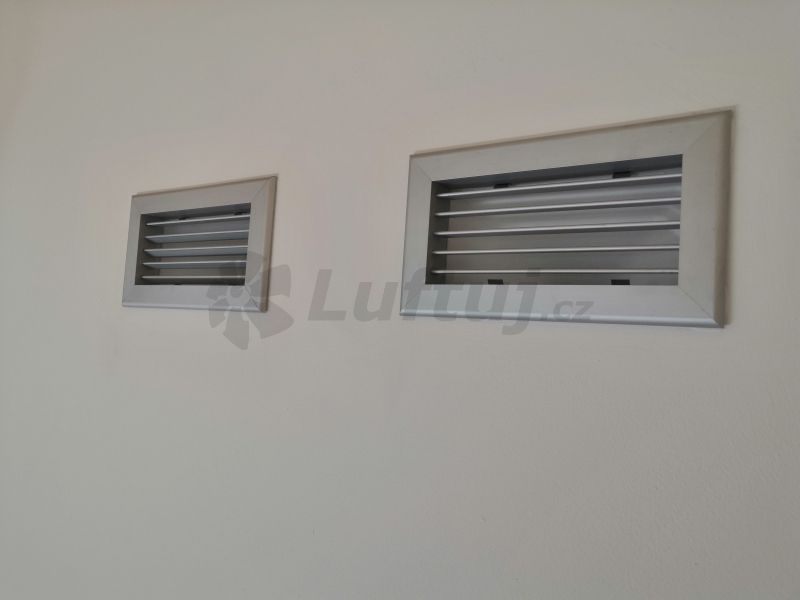

Elegantná mriežka vhodná na prívod aj odvod vzduchu systému rekuperácie. Mriežka nie je určená do podlahy. Box k mriežke vyrobíme na zákazku.

Stropný box OVA rekuperácie 2x75 mm/125 mm Veľmi jednoduchá manipulácia pri pripojení k potrubiu vďaka aretačným klipom. Zrýchlenie kotvenia vďaka otvorom na skrutky a nasúvaciemu zobáčiku. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom Box je kompatibilný typy stropných výustok s napojením DN 125. Plastový box je antistatický, s hygienickým certifikátom PZH. TUBUS JE MOŽNÉ SKRÁTIŤ NA VÝŠKU 10CM (1CM LEM DO SÁDROKARTÓNU) ALEBO 9CM AK SA SKRÁTI NA ÚROVEŇ OPIERKY. PRI Skrátení boxu je nutné voliť výsledky s krátkym murom alebo bez muriva. -2 vývody Ø 75 mm -Prívod vzduchu Ø 125 mm -Dĺžka tubus s Ø 125 mm 220 mm -Výška celého boxu je 300 mm Balenie obsahuje: 1x box 2x plastový klip pre aretáciu potrubia 2x gumový tesniaci o-krúžok BALENIE NEOBSAHU

Ľahký malý stropný box pre systém rekuperácie s flexibilným potrubím 75mm je vhodný na inštaláciu systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Jednoduchá manipulácia a postup montáže preurčujú tento prvok systému aj pre svojpomocnú montáž. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavba) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5 m od predpokladanej fiinálnej pozície výustky. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavby) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5m od predpokladanej finálnej pozície výustky. Pri inštalácii sadrokartónu sa vytvorí otvor s priemerom 125 mm, do ktorého sa stropný box stiahne a ukotví pomocou skrutiek. Ak ventil obsahuje zdier potom sa spojí zdier, SDK a lem stropnej boxu. Následne sa zasunie tanierový ventil. Tanierový ventil nie je súčasťou dodávky.

Box je určený na montáž vzduchotechnických rozvodov do sadrokartónových priečok min. šírky 125 mm. Výhodou tohto boxu je minimálna zástavbová hĺbka a napojenie na elegantnú smerovateľnú mriežku z eloxovaného hliníka, ktorá vyniká výbornými hlukovými parametrami. Box je určený pre stenové mriežky GAC 200x100 jednoradové. Box je kompatibilný s flexibilným plastovým potrubím s vonkajším priemerom 75 mm.

Plastové stropné boxy AT pre vzduchotechnický rekuperačný systém 75mm flexibilného potrubia Dalflex

Bočná stena pre boxy OVA s plastovými klipmi vhodná pre potrubie veľkosti 75mm

Plastové stropné boxy AT pre vzduchotechnický rekuperačný systém 75mm flexibilného potrubia Dalflex

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 75MM Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 75mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.

Ľahký malý stropný box pre systém rekuperácie s flexibilným potrubím 75mm je vhodný na inštaláciu systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Jednoduchá manipulácia a postup montáže preurčujú tento prvok systému aj pre svojpomocnú montáž. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavba) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5 m od predpokladanej fiinálnej pozície výustky. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavby) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5m od predpokladanej finálnej pozície výustky. Pri inštalácii sadrokartónu sa vytvorí otvor s priemerom 125 mm, do ktorého sa stropný box stiahne a ukotví pomocou skrutiek. Ak ventil obsahuje zdier potom sa spojí zdier, SDK a lem stropnej boxu. Následne sa zasunie tanierový ventil. Tanierový ventil nie je súčasťou dodávky.

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Prechod vo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

Prvok vhodný pre flexibilné potrubie Dalflex. Použitie kolena je vhodné predovšetkým v miestach, kde ohyb hadice nie je dostatočný.
