Rezidenčná rekuperačná jednotka SAVE VTR 500 s rotačným výmenníkom a inteligentným systémom SAVE Control

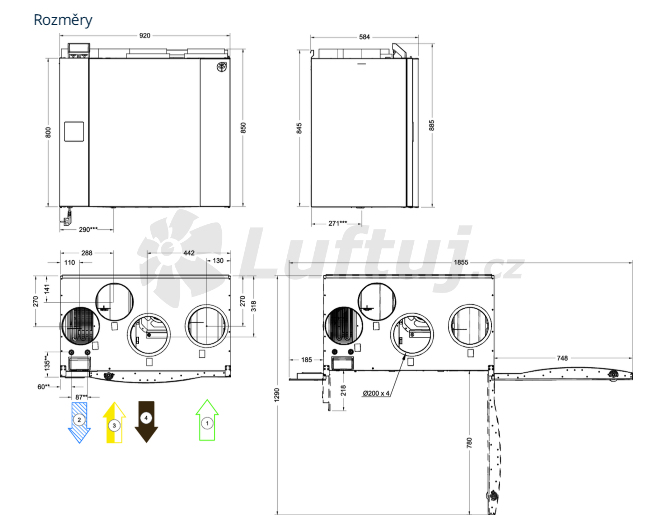

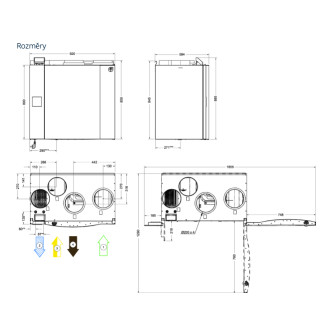

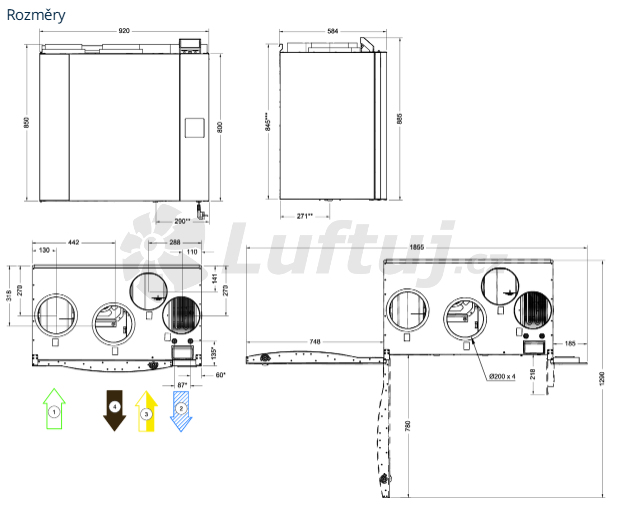

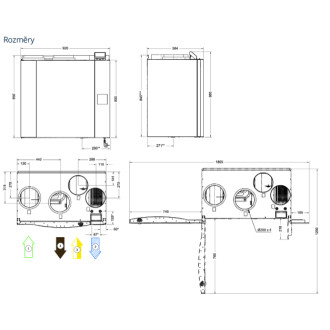

V OBJEDNÁVKE SI DO POZNÁMKY ZVOĽTE VARIANTU PREVEDENIE: ĽAVÁ či PRAVÁ (podľa umiestnenia prívodu čerstvého vzduchu)
Ďalej je možnosť si vybrať z variant "vreckové filtre": ŠTANDARD alebo SADA PRÍSLUŠENSTVA
- Rotačný rekuperátor s vysokou celoročnou účinnosťou
- Plynulé riadenie rotačného rekuperátora pomocou EC motora
- Funkcia riadeného prenosu vlhkosti z odvodu do prívodu vzduchu
- Inteligentný riadiaci systém SAVE Control
- Lokálne ovládače SAVE TOUCH alebo SAVE LIGHT
- Modul SAVE CONNECT pre vzdialený prístup
- Ovládanie cez internet „Systemair Cloud“ alebo Smartphone
- Prepojenie s BMS cez Modbus RS485, Modbus TPC/IP
- Konfigurovateľné vstupy pre vzdialené ovládanie
- Vetranie podľa požiadavky vďaka vstavanému čidlu vlhkosti
- Vstavaný elektrický ohrievač s výkonom 1,67 kW
Popis
Rekuperačná jednotka SAVE VTR 500 je vďaka svojej konštrukcii a parametrom určená na vetranie nielen rezidenčných objektov, ale aj na vetranie komerčných priestorov a školských tried s podlahovou plochou až do cca 400 m2 (odporúčanie Systemair). Nízke vnútorné tlakové straty a filtre s veľkou filtračnou plochou redukujú spotrebu elektrickej energie na minimum, čo potvrdzujú nízke hodnoty SFP (kW/m3*s) faktora jednotky.
Konštrukcia
Vzhľadom na vertikálnu orientáciu hrdiel je jednotka SAVE VTR 500 určená pre stenovú montáž . Jednotka sa skladá z vreckových filtrov F7 na prívode a M5 na odvode vzduchu, nízkoenergetických ventilátorov s EC motormi, rotačného rekuperátora poháňaného EC motorom a elektrického ohrievača s výkonom 1,67 kW. Jednotku je možné doplniť vodným ohrievačom VBC, vodným chladičom CWK alebo priamym výparníkom DXRE, ktorý sa inštalujú do potrubnej trasy (voliteľné príslušenstvo). K dispozícii sú vždy sady prívodného a odvodného filtra (ako príslušenstvo je možné vybrať sadu : s vreckovým filtrom na prívode F8 a na odvode M5 alebo sadu s vreckovými filtrami F7 na prívode a F7 na odvode vzduchu). Jednotka sa vyrába v ľavom (L) aj pravom (R) prevedení (podľa umiestnenia prívodu čerstvého vzduchu: vľavo/vpravo). Pripojenie jednotky k elektrickej sieti je cez štandardnú jednofázovú zásuvku 230/50Hz. Súčasťou dodávky je elektrický kábel s dĺžkou 1m.
Dvojitý plášť jednotky je vyrobený z pozinkovaného oceľového plechu s RAL9010 a je vyplnený 30 mm vrstvou tepelnej a protihlukovej izolácie z minerálnej vlny. Dvojité kefové tesnenie pri rotačnom rekuperátore zabezpečuje minimálny prenos odvodného vzduchu do prívodného. Pohonom rotačného rekuperátora je plynule regulovateľný nízkoenergetický EC motor s minimálnym príkonom, ktorý rozširuje možnosti ovládania jednotky resp. jej funkcie. Vďaka plynulej regulácii otáčok rotačného rekuperátora je možné presne riadiť ako teplotu vzduchu, tak aj vlhkosť v priestore, viď kapitola SAVE control.
V hornej časti jednotky je umiestnený pripojovací box CB, ktorý uľahčuje prepojenie všetkého externého príslušenstva jednotky a znižuje nutnosť prístupu k základovej doske vo vnútri jednotky na minimum. CB je vybavený pripojovacím rozhraním pre ModBus/RS485, 5 univerzálnymi, 4 digitálnymi, 2 analógovými vstupmi, 3 analógovými výstupmi a 3 svorkami pre napájanie 24V (napr. pre napájanie čidiel). Súčasťou dodávky jednotky nie je ovládač (pri verziách s vertikálnym napojením je v paneli pripravený zaslepený otvor, kam je možné ovládače SAVE TOUCH alebo LIGHT vložiť).
Riadiaci systém SAVE Control
Jednotka je vybavená inteligentným vstavaným riadiacim systémom SAVE Control, ktorý umožňuje variabilne zvoliť ovládanie:
SAVE LIGHT - jednoduchý ovládač pre základné riadenie (stupne otáčok, indikácia alarmu a výmeny filtrov)
SAVE TOUCH - dotykový ovládač je koncipovaný ako Smartphone a ponúka plne konfigurovať a ovládať jednotku
SAVE CONNECT – pre nadradené riadenie pomocou Modbus TCP/IP a vzdialené riadenie cez smartfón vďaka Systemair Cloud. Intuitívna aplikácia Home Solution by Systemair je k dispozícii pre operačný systém IOS aj Android).
Pre jednu jednotku je možné použiť až 10 vyššie uvedených ovládačov, ktoré je možné aj rôzne kombinovať.
Okrem toho externá svorkovnica CB obsahuje aj konfigurovateľné vstupy, ktoré možnosti ovládania ešte rozširujú. Pre nadradené riadenie BMS môže byť použitý komunikačný protokol Modbus RS485 (štandard) alebo ModBus TCP/IP (s modulom SAVE CONNECT).
Možnosti ovládania sa vďaka novému riadiacemu systému SAVE Control a vstavanému vlhkostnému čidlu na strane odvodu vzduchu značne rozšírili. Prietoky vzduchu v jednotlivých stupňoch otáčok sa pre prívodný a odvodný ventilátor nastavujú samostatne a je možné tak docieliť požadovaný pretlak, podtlak alebo rovnotlak. Nastavuje sa celkom 5 stupňov otáčok (maximálne, vysoké, normálne, nízke, minimálne), pričom jednotlivé funkcie a režimy vždy využívajú niektoré z nich.
Ekodesign
Rad jednotiek SAVE je z hľadiska Ekodesignu zaradený do kategórie RVU (rezidenčné vetracie jednotky), ktoré sa delia do jednotlivých energetických tried podľa tzv. hodnoty SEC (špecifická energetická spotreba). VZT jednotka SAVE VTR 500 je vďaka už zabudovanému čidlu vlhkosti zaradená do energetickej triedy A.
Program Zelená úsporám
Jednotky SAVE VTR 500 sú zapísané na zozname výrobkov a technológií (SVT) schválených pre program Nová zelená úsporám a to pod kódom SVT8415.
Certifikáty
Jednotka SAVE VTR 500 spolu s ostatnými jednotkami rady SAVE získala certifikát Eurovent v oblasti RAHU (rezidenčné vzduchotechnické jednotky) a celý výrobný rad rezidenčných jednotiek spoločnosti Systemair sa tým stal úplne unikátny. Testovanie bolo vykonané podľa európskej normy EN13141-7:2010, ktorá u jednotiek overuje okrem iného výkonové krivky, účinnosť rekuperácie, hluk, spotrebu energie a pod. Vo všetkých týchto vlastnostiach došlo pri skúškach jednotiek SAVE k zhode s deklarovanými parametrami.
Jednotka je držiteľom aj cerifikátu Passive House Institute (PHI), ktorý okrem iného deklaruje vnútornú aj vonkajšiu tesnosť komponentov jednotky a plášťa.
Technické parametre:
Jednotka | |
Napätie | 230 V |
Frekvencia | 50 Hz |
Fáza | 1 ~ |
Hmotnosť | 85 kg |
Odporúčaná poistka | 13 A |
Trieda krytia | IP22 |
Rekuperátor, výmenník | |
Typ výmenníka | Rotačné |
Typ pohonu výmenníka tepla | Variabilné otáčky |
Ohrievač | |
Príkon, dohrev | 1,67 kW |
Prívod vzduchu | |
Príkon, prívodný ventilátor | 170 W |
Odvod vzduchu | |
Príkon, odvodný ventilátor | 170 W |
Prívodný filter | |
Trieda filtra, prívod vzduchu | F7 |
Odvodný filter | |
Trieda filtra, odvod vzduchu | M5 |
Farba plášťa | RAL9010 |
Typ montáže | Vertikálne |
Spĺňa požiadavky ErP: | ErP 2018 |
Energetická trieda | |
Energetická trieda, základná jednotka | A |
Energetická trieda, jednotka s príslušenstvom | A |
Nižšie je stručný popis vybraných funkcií riadiaceho systému SAVE control a ich využitie:
MANUAL – v manuálnom režime je možné nastaviť prietok vzduchu v troch stupňoch (vysoké, normálne, nízke). Jednotku je možné aj úplne vypnúť, ak je táto možnosť nastavená v servisnom menu.
AUTO – v automatickom režime môže jednotka pracovať podľa týždenného programu, tzv. na požiadavku podľa čidiel CO2 alebo vlhkosti alebo pomocou externého signálu od BMS.
Týždenný program – program umožňuje pre zvolené dni v týždni nastaviť dve časové periódy počas dňa. Nastavenie prietoku vzduchu (stupeň otáčok / podľa požiadavky) a teploty (odchýlka 0-10 ° C) sa vykonáva samostatne pre obdobie, kedy je perióda aktívna a kedy neaktívna.
Riadenie podľa vlhkosti / CO2 - jednotka sa snaží zaistiť požadovanú kvalitu vnútorného vzduchu, napr. max. hodnotu CO2 alebo vlhkosti, pomocou regulácie množstva vzduchu. Otáčky ventilátorov sú riadené 0-10V podľa signálu od požadovaných čidiel. Pre meranie hodnoty vlhkosti je možné použiť vstavané alebo externé čidlo. Požadovaná vlhkosť sa nastavuje pre letnú aj zimnú prevádzku. Pre meranie CO2 je možné použiť externé čidlá. Pre zaistenie správnej funkcie sa musia použiť čidlá zo sortimentu Systemair.
Riadený prenos vlhkosti - vďaka vstavanému vlhkostnému snímaču na strane odvodného vzduchu a plynulo riadenému rotačnému rekuperátoru dokáže systém SAVE control regulovať nielen teplotnú účinnosť výmenníka, ale aj účinnosť prenosu vlhkosti. Účinnosť prenosu vlhkosti rapídne klesá už pri nepatrnom znížení otáčok rotačného výmenníka (teplotná účinnosť je stále vysoká). Systém SAVE control je tak schopný privádzať do priestoru vzduch požadovaných parametrov. Táto funkcia je vhodná predovšetkým na odvod nežiaducej vysokej vlhkosti napr. z telocviční alebo novostavieb. Problém vysokej vlhkosti pri novostavbách (kvôli „mokrým“ procesom vo výstavbe) riešia ich obyvatelia v prvom roku užívania nehnuteľnosti, avšak po spravidla dvoch rokoch je vo väčšine obytných budov problém opačný. Nízka rovnako ako vysoká vlhkosť môže pôsobiť negatívne na ľudské zdravie. Vyššie popísaná funkcia spolu s vlastnosťou rotačného rekuperátora prenášať vlhkosť môže načrtnutý problém vyriešiť.
Riadenie teploty – reguláciu teploty je možné zvoliť podľa teploty prívodu vzduchu, podľa teploty v miestnosti alebo podľa teploty odvodu vzduchu.
Voľné chladenie - v letnom období funkcia voľného chladenia využíva chladný vonkajší vzduch na vychladenie vnútorných priestorov počas noci. Vďaka tomu ďalší deň odďaľuje naakumulovaný chlad vyhriatia interiéru a znižuje tak náklady na jeho vychladenie.
Rekuperácia chladu - funkcia sa po jej nastavení v ovládači aktivuje automaticky v prípade, že teplota odvádzaného vzduchu je nižšia ako teplota vonkajšieho vzduchu. Tým sa dosiahne predchladenie privádzaného vzduchu a znížia sa tak náklady na prípadné vychladenie vnútorného priestoru.
Kompenzácia prietoku vzduchu podľa vonkajšej teploty - po aktivácii tejto funkcie dôjde pri extrémne nízkej vonkajšej teplote k zníženiu prietoku vzduchu, čo vedie k úsporám energie na dohriatí vzduchu.
CAV/VAV riadenie - sada CAV/VAV rozširuje možnosti riadenia prietoku vzduchu jednotky. Jednotka je v režime CAV schopná udržiavať konštantný prietok vzduchu, čo je vhodné pri napojení viacerých jednotiek na jedno nasávacie potrubie v bytovom dome. Režim VAV je určený pre prípad, keď sú jednotlivé potrubné vetvy uzatvárané alebo v súčinnosti s regulátormi variabilného prietoku vzduchu OPTIMA.
ECO – ekonomický režim je proaktívna funkcia šetriaca náklady na dohriatie prívodného vzduchu. Pri aktivácii tejto funkcie sa nastavuje prípustná odchýlka (0-10°C), ktorá obmedzuje spínanie dohrevu v prípade, keď nie je zadaná teplota dosiahnutá vďaka rekuperácii. ECO režim v sebe zahŕňa aj funkciu tzv. ”voľného vykurovania”. Pokiaľ je vonkajšia teplota vzduchu počas noci príliš nízka a vzduch musí byť počas noci dohrievaný dokonca aj na dosiahnutie zníženej teploty (nastavená teplota znížená o prípustnú odchýlku), systém si túto informáciu ”zapamätá” a aktivuje funkciu ”voľného vykurovania”. Do vnútorného priestoru je nasledujúci deň privádzaný vzduch s vyššou teplotou (len využitím rekuperácie) a akumulované teplo v interiéri je využité počas ďalšej chladnej noci, aby sa čo najviac obmedzilo použitie ohrievača jednotky. Zníženú hodnotu teploty prívodného vzduchu reflektujú aj režimy NÁVŠTEVA, MIMO DOMOV a DOVOLENKA.
Ďalšie funkcie – ostatné funkcie resp. režimy vetrania ako DOVOLENKA, MIMO DOMOV, DIGESTOR, PREVETRANIE, NÁVŠTEVA alebo VYSÁVAČ sa aktivujú po zopnutí na ovládači SAVE Touch (prípadne zopnutím digitálneho kontaktu). Po aktivácii sa jednotka prepne do vopred nastaveného prevádzkového režimu s daným prietokom vzduchu a teplotou.
