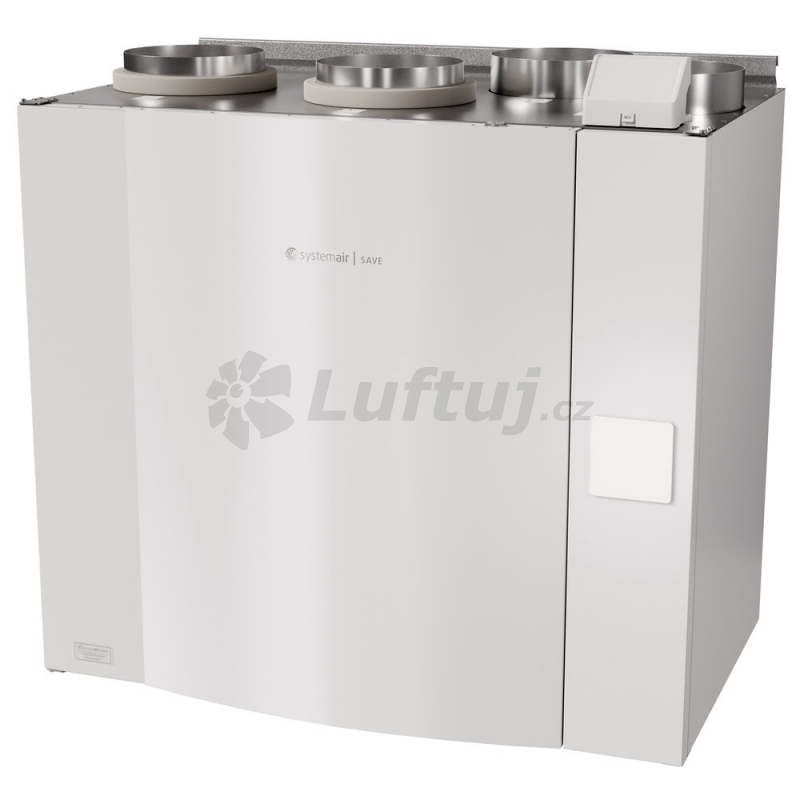

Rezidenčná rekuperačná jednotka SAVE VTR 275/B s rotačným výmenníkom a inteligentným systémom SAVE Control

Popis

Rekuperačná jednotka SAVE VTR 275/B je vďaka svojej konštrukcii a parametrom určená na vetranie nielen rezidenčných objektov, ale aj na vetranie komerčných priestorov a školských tried s podlahovou plochou až do cca 220 m² (odporúčanie Systemair). Nízke vnútorné tlakové straty znižujú spotrebu elektrickej energie na minimum, čo potvrdzujú nízke hodnoty SFP (kW/m3*s) faktora jednotky. Vzhľadom na vertikálnu orientáciu hrdiel a unikátnu výšku je jednotka SAVE VTR 275/B určená pre nástennú montáž.

• rotačný rekuperátor s vysokou celoročnou účinnosťou
• plynulé riadenie rotačného rekuperátora pomocou EC motora
• funkcie riadeného prenosu vlhkosti z odvodu do prívodu vzduchu
• inteligentný riadiaci systém SAVE Control
• lokálne ovládače SAVE TOUCH alebo SAVE LIGHT
• modul SAVE CONNECT pre vzdialený prístup
• ovládanie cez internet „Systemair Cloud“ alebo Smartphone
• prepojenie s BMS cez Modbus RS485, Modbus TPC/IP
• konfigurovateľné vstupy pre vzdialené ovládanie
• vetranie podľa požiadavky vďaka vstavanému čidlu vlhkosti
• vstavaný elektrický ohrievač s výkonom 1 kW

Konštrukcia

Dvojitý plášť jednotky je vyrobený z pozinkovaného oceľového plechu a je vyplnený 30 mm vrstvou tepelnej a protihlukovej izolácie z minerálnej vlny. Jednotka sa vyrába v ľavom (L) aj pravom (R) prevedení, je vybavená panelovými filtrami pre prívod ePM1 60% a odvod ePM10 50%, účinnými ventilátormi s EC motormi, rotačným regeneračným výmenníkom a elektrickým ohrievačom ELB s výkonom 0,5 kW alebo 1,0 kW. Rotačný výmenník s dvojitým kefovitým tesnením (obmedzenie prestupu odvodného vzduchu do prívodu) je poháňaný EC motorom s minimálnym príkonom. Jednotku je možné doplniť vodným ohrievačom VBC, vodným chladičom CWK alebo priamym výparníkom DXRE, ktoré sa inštalujú do potrubnej trasy (voliteľné príslušenstvo). Externá svorkovnica CB uľahčuje prepojenie externého príslušenstva jednotky vďaka vstupom a výstupom vrátane rozhrania RS485 pre ModBus RTU. Je možné do nej zapojiť cez kábel (4P4C s RJ10) aj ovládač, ktorý nie je súčasťou dodávky. Pripojenie jednotky k elektrickej sieti je cez štandardnú jednofázovú zásuvku 230/50 Hz. Súčasťou dodávky je elektrický kábel s dĺžkou 1m.

Riadiaci systém SAVE Control

Jednotka je vybavená inteligentným vstavaným riadiacim systémom SAVE Control, ktorý umožňuje variabilne zvoliť ovládanie:

SAVE LIGHT - jednoduchý ovládač pre základné riadenie (stupne otáčok, indikácia alarmu a výmeny filtrov)

SAVE TOUCH - dotykový ovládač je koncipovaný ako Smartphone a ponúka možnosť plne konfigurovať a ovládať jednotku

SAVE CONNECT 2.0 -  modul pre lokálne alebo vzdialené riadenie cez aplikáciu SAVE CONNECT (pre iOS aj Android) je novo súčasťou dodávky jednotky

Prietoky vzduchu v jednotlivých stupňoch otáčok (maximálne, vysoké, normálne, nízke, minimálne) sa pre prívodný a odvodný ventilátor nastavujú samostatne a je možné tak docieliť požadovaný pretlak, podtlak alebo rovnotlak. Jednotlivé funkcie a režimy vždy využívajú niektorý z týchto stupňov. Vstavaný snímač vlhkosti spoločne s riadením otáčok ventilátorov alebo rotačného regeneračného výmenníka môže zaisťovať znižovanie vlhkosti vo vetranom priestore resp. ovplyvňovať účinnosť prenosu vlhkosti.

Okrem toho externá svorkovnica CB obsahuje aj konfigurovateľné vstupy, ktoré možnosti ovládania ešte rozširujú. Pre nadradené riadenie BMS môže byť použitý komunikačný protokol Modbus RS485 (štandard) alebo ModBus TCP/IP (s modulom SAVE CONNECT).

Možnosti ovládania sa vďaka novému riadiacemu systému SAVE Control a vstavanému vlhkostnému čidlu na strane odvodu vzduchu značne rozšírili. Prietoky vzduchu v jednotlivých stupňoch otáčok sa pre prívodný a odvodný ventilátor nastavujú samostatne a možno tak docieliť požadovaný pretlak, podtlak alebo rovnotlak. Nastavuje sa celkom 5 stupňov otáčok (maximálne, vysoké, normálne, nízke, minimálne), pričom jednotlivé funkcie a režimy vždy využívajú niektoré z nich.

Ekodesign

Rad jednotiek SAVE je z hľadiska Ekodesignu zaradený do kategórie RVU (rezidenčné vetracie jednotky), ktoré sa delia do jednotlivých energetických tried podľa tzv. hodnoty SEC (špecifická energetická spotreba). VZT jednotka SAVE VTR 275 je vďaka už zabudovanému čidlu vlhkosti zaradená do energetickej triedy A.

Certifikáty

Jednotka SAVE VTR 275/B získala certifikát Eurovent. Testovanie bolo vykonané podľa európskej normy EN13141-7:2010. Jednotky SAVE VTR 275/B sú zapísané na zozname výrobkov a technológií (SVT) schválených pre program Nová zelená úsporám a to pod kódom SVT34027.

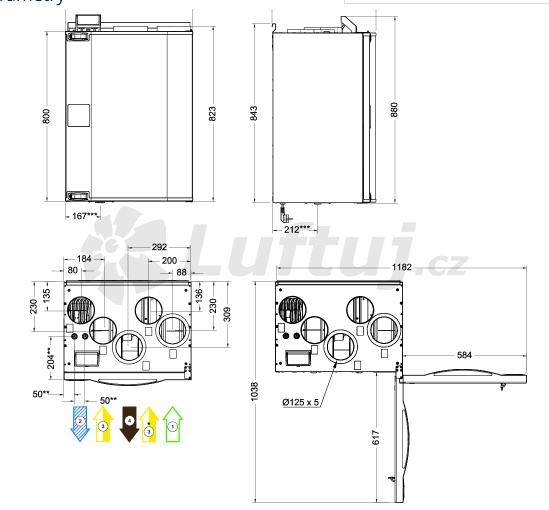

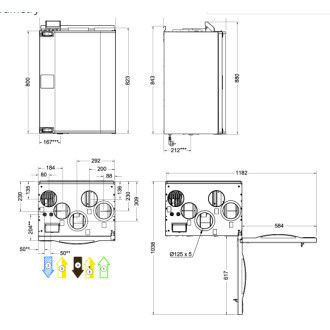

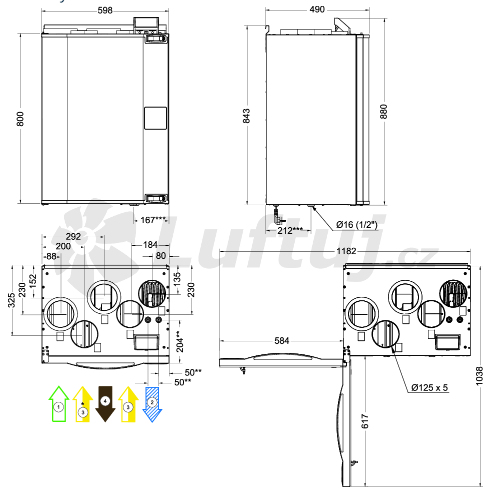

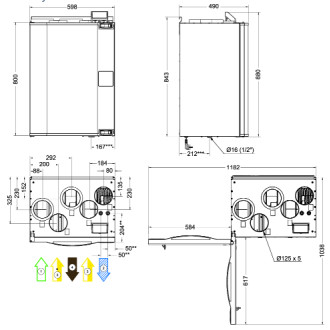

Technické parametre:

Nižšie je stručný popis vybraných funkcií riadiaceho systému SAVE Control a ich využitie:

MANUAL – v manuálnom režime je možné nastaviť prietok vzduchu v troch stupňoch (vysoké, normálne, nízke). Jednotku je možné aj úplne vypnúť, ak je táto možnosť nastavená v servisnom menu.

AUTO – v automatickom režime môže jednotka pracovať podľa týždenného programu, tzv. na požiadavku podľa čidiel CO2, vlhkosti alebo pomocou externého signálu od BMS.

Týždenný program – program umožňuje pre zvolené dni v týždni nastaviť dve časové periódy počas dňa. Nastavenie prietoku vzduchu (stupeň otáčok/podľa požiadavky) a teploty (odchýlka 0-10°C) sa vykonáva samostatne pre obdobie, kedy je perióda aktívna a kedy neaktívna.

Riadenie podľa vlhkosti/ CO2 – jednotka sa snaží zaistiť požadovanú kvalitu vnútorného vzduchu, napr. max. hodnotu CO2 alebo vlhkosti pomocou regulácie množstva vzduchu. Otáčky ventilátorov sú riadené 0-10V podľa signálu od požadovaných čidiel. Pre meranie hodnoty vlhkosti je možné použiť vstavané alebo externé čidlo. Požadovaná vlhkosť sa nastavuje pre letnú aj zimnú prevádzku. Pre meranie CO2 je možné použiť externé čidlá. Pre zaistenie správnej funkcie sa musia použiť čidlá zo sortimentu Systemair.

Riadenie teploty – reguláciu teploty je možné zvoliť podľa teploty prívodu vzduchu, podľa teploty v miestnosti alebo podľa teploty odvodu vzduchu.

Voľné chladenie - v letnom období funkcia voľného chladenia využíva chladný vonkajší vzduch na vychladenie vnútorných priestorov počas noci. Vďaka tomu ďalší deň odďaľuje naakumulovaný chlad vyhriatia interiéru a znižuje tak náklady na jeho vychladenie.

Rekuperácia chladu - funkcia sa po jej nastavení v ovládači aktivuje automaticky v prípade, že teplota odvádzaného vzduchu je nižšia ako teplota vonkajšieho vzduchu. Tým sa dosiahne predchladenie privádzaného vzduchu a znížia sa tak náklady na prípadné vychladenie vnútorného priestoru.

Kompenzácia prietoku vzduchu podľa vonkajšej teploty - po aktivácii tejto funkcie dôjde pri extrémne nízkej vonkajšej teplote k zníženiu prietoku vzduchu, čo vedie k úsporám energie na dohriatí vzduchu.

CAV/VAV riadenie - sada CAV/VAV rozširuje možnosti riadenia prietoku vzduchu jednotky. Jednotka je v režime CAV schopná udržiavať konštantný prietok vzduchu, čo je vhodné pri napojení viacerých jednotiek na jedno nasávacie potrubie v bytovom dome. Režim VAV je určený pre prípad, keď sú jednotlivé potrubné vetvy uzatvárané alebo v súčinnosti s regulátormi variabilného prietoku vzduchu OPTIMA

ECO – ekonomický režim je proaktívna funkcia šetriaca náklady na dohriatie prívodného vzduchu. Pri aktivácii tejto funkcie sa nastavuje prípustná odchýlka (0-10°C), ktorá obmedzuje spínanie dohrevu v prípade, keď nie je zadaná teplota dosiahnutá vďaka rekuperácii. ECO režim v sebe zahŕňa aj funkciu tzv. ”voľného vykurovania”. Pokiaľ je vonkajšia teplota vzduchu počas noci príliš nízka a vzduch musí byť počas noci dohrievaný dokonca aj na dosiahnutie zníženej teploty (nastavená teplota znížená o prípustnú odchýlku), systém si túto informáciu ”zapamätá” a aktivuje funkciu ”voľného vykurovania”. Do vnútorného priestoru je nasledujúci deň privádzaný vzduch s vyššou teplotou (len využitím rekuperácie) a akumulované teplo v interiéri je využité počas ďalšej chladnej noci, aby sa čo najviac obmedzilo použitie ohrievača jednotky. Zníženú hodnotu teploty prívodného vzduchu reflektujú aj režimy NÁVŠTEVA, MIMO DOMOV a DOVOLENKA.

Ďalšie funkcie – ostatné funkcie resp. režimy vetrania ako DOVOLENKA, MIMO DOMOV, DIGESTOR, PREVETRANIE, NÁVŠTEVA alebo VYSÁVAČ sa aktivujú po zopnutí na ovládači SAVE Touch (prípadne zopnutím digitálneho kontaktu). Po aktivácii sa jednotka prepne do vopred nastaveného prevádzkového režimu s daným prietokom vzduchu a teplotou.

V OBJEDNÁVKE SI DO POZNÁMKY ZVOĽTE VARIANTU PREVEDENIE: ĽAVÁ či PRAVÁ (podľa umiestnenia prívodu čerstvého vzduchu)
