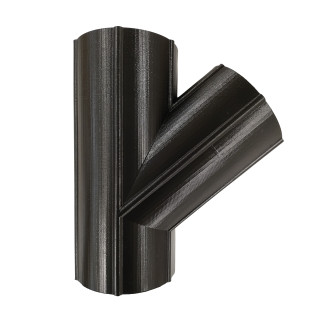

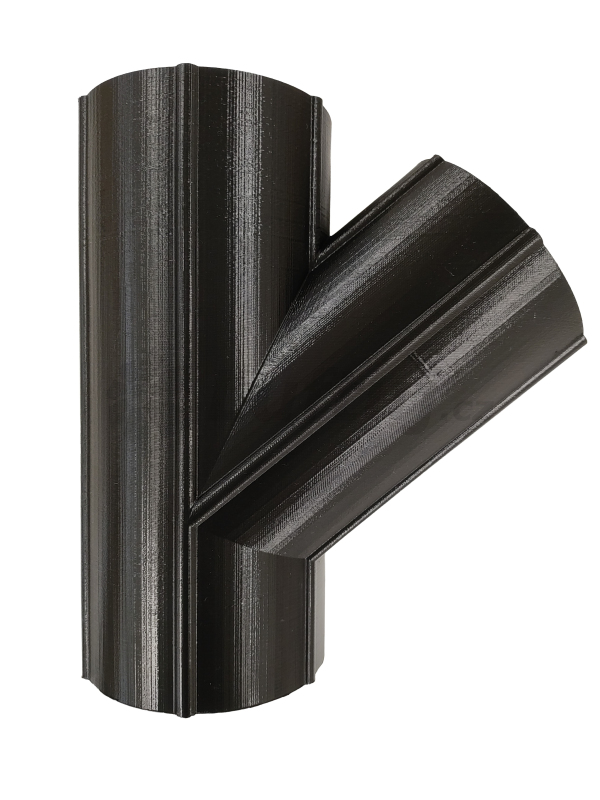

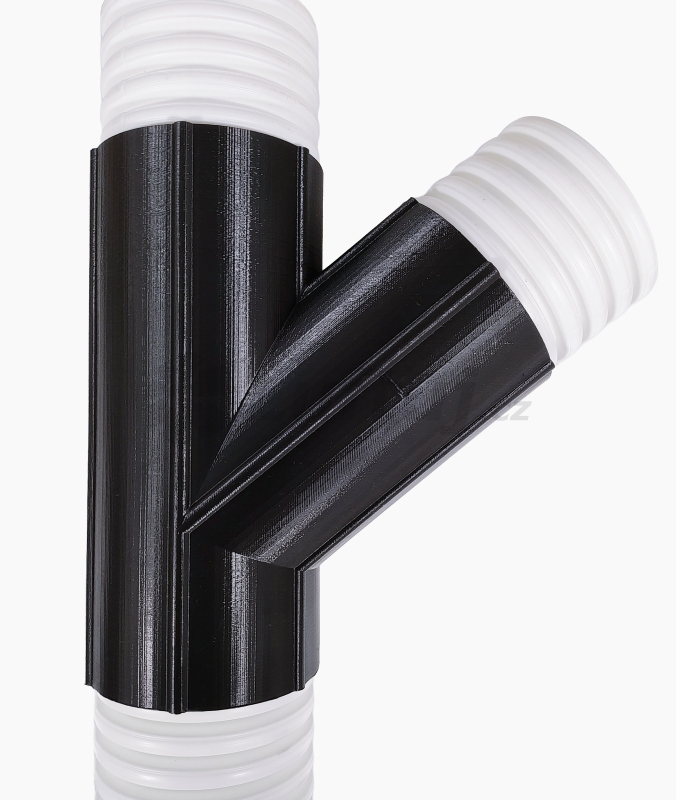

Odbočka pre flexibilné potrubie 90 mm (atyp)

Flexibilné plastové potrubie DALFLEX HYGIENIC je určené na rozvody vzduchu v rekuperačných systémoch. Oproti konkurečným potrubím má vnútorný priemer 63mm! Vnútorná stena potrubia je opatrená antibakteriálnou a protiplesňovou ochranou, čím je zabezpečená hygienická ochrana proti baktériám a plesniam. Konce zmotkov sú opatrené krytkami proti vniknutiu nečistôt do potrubia. Potrubie je antistatické! Vysokohustotný polyetylén PE-HD, zdravotne nezávadný, rúrka je UV stabilná. Vnútorná vrstva obsahuje aditívum d2p AM s anti-mikrobiálnou, anti-bakteriálnou, protiplesňovou, protihubovou a protirašovou prísadou.

Držiak flexibilného potrubia DALFLEX

Hliníková samolepiaca vysoko priľnavá montážna páska ALU.

Flowmeter DN75 je merací a regulačný prvok špeciálne navrhnutý pre rýchle vyváženie prietokov vo ventilačnom systéme. Môže byť inštalovaný v akomkoľvek potrubí DN 75.

Slúži na flexi rozvody, kde je potrebný ostrý ohyb. Pomáha v rohoch, kde je pre ohyb hadice málo miesta a je tak potrebné dosiahnuť menší rádius.

Adaptér na použitie prietokomeru IC na potrubie DALFLEX 90 mm. Príslušenstvo: 2 sťahovacie pásky

Ľahký malý stropný box pre systém rekuperácie s flexibilným potrubím 75mm je vhodný na inštaláciu systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Jednoduchá manipulácia a postup montáže preurčujú tento prvok systému aj pre svojpomocnú montáž. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavba) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5 m od predpokladanej fiinálnej pozície výustky. Stropný box je vhodný na montáž do sadrokartónu zhora. Potrubie vedúce k boxu sa v prvej fáze montáže (hrubá stavby) prichytí k nosnej konštrukcii alebo k profilom (sadrokartónovému rastru) cca 0,5m od predpokladanej finálnej pozície výustky. Pri inštalácii sadrokartónu sa vytvorí otvor s priemerom 125 mm, do ktorého sa stropný box stiahne a ukotví pomocou skrutiek. Ak ventil obsahuje zdier potom sa spojí zdier, SDK a lem stropnej boxu. Následne sa zasunie tanierový ventil. Tanierový ventil nie je súčasťou dodávky.

Slúži na pripojenie záchodovej misy k systému vetrania s rekuperáciou tepla. Odvetranie misy ponúka napr. značka GEBERIT.

Ponúkame riešenie ako efektívne odvetrať toaletu bez strát tepla. Moderné toalety sú dnes často vybavené jednotkami na odsávanie pachu. Aby bol systém 100% účinný aj energeticky, je vhodné ho zapojiť do systému riadeného vetrania so spätným ziskom tepla. Komponenty poskytuje rad LUFTooL Smell Well. Prechod HT umožňuje napojenie na systém kanalizačných rozvodov HT, ktorým zakončujú výrobcovia záchodov odvetrávací systém z misy. Pach z toalety ďalej pokračuje cez regulačnú klapku a odbočku k stropnej vyústke až do rekuperačnej jednotky. Montáž: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Na druhej strane adaptér zasuňte do hrdla potrubia HT. Adaptér je dokonale utesnený vnútornou gumovou manžetou v hrdle potrubia HT a nie je ho potrebné nijako dotesňovať.

Rozdeľovací box pre systém vetrania s rekuperáciou, ktorý vyniká svojim tvarom, ktorý napomáha rovnomernému prúdeniu vzduchu. Materiál: - box: obojstranne pozinkovaný plech hr. Vlastnosti: - váha boxu 6,9kg - výustok DN 160 je určený pre napojenie "SPIRO" potrubia (Ø 160mm) - výustky DN 90 pre flexibilné potrubie KLIMAFLEX SB (vnútorný Ø 94,6 + - 0,5mm) alebo ponúkame DALFLEX, ktorý plne nahrádza KLI. - rozmerové tolerancie podľa ČSN ISO 2768-1 Súčasťou dodávky: - 1ks tesniaceho krúžku DN 160 - 4ks tesniacich krúžkov DN 90 - montážne úchyty - poistky proti vysunutiu flexibilného potrubia sú súčasťou vyústkov Použité materiály neobsahujú nebezpečné látky v súlade s nariadením0 (0) v súlade so smernicou 2011/65/EÚ (ROHS) o obsahu olova, kadmia, ortuti a šesťmocného chrómu, polybrómovaných bifenyloch (PBB) a polybrómovaných difenyléteroch (PBDE).

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Obojstranne pozinkovaný plech hr.0,5mm 0,8mm s minimálnou vrstvou pozinkovania 275g/m2, vnútorná izolácia boxu: na báze syntetického kaučuku s uzavretými bunkami.

Distribučný rozdeľovací box pre systém vetrania s rekuperáciou tepla

Plastové stropné boxy AT pre vzduchotechnický rekuperačný systém 90mm plastové potrubie Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPi. Majú ergonomický tvar a sú veľmi tesné. sú vyrobené z odolného plastu. Majú ergonomický tvar a sú veľmi tesné. Výška boxu je iba 10 cm, tzn. že nad sadrokartónom v mieste boxu je nutná medzera iba 8,8 cm (nezabudnite však, že potrubie 7,5 cm musí prejsť nad rastre a musí byť kotvené). Do boxu je možné osadiť všetky typy ventilov a tryska sa zderí. Zder by nemal byť dlhší ako 5 cm, aby nedochádzalo k blokácii vzduchu v boxe, ktoré by spôsobilo zvýšenie tlakovej straty a hluku. Veľa murov je možné na tento účel zarezať (napr. otvor obľúbeného ventilu BDOP 125). Boxy môžu byť inštalované v inštalačnej medzere nad podhľadom alebo napr. v sadrokartónovej priečke.
