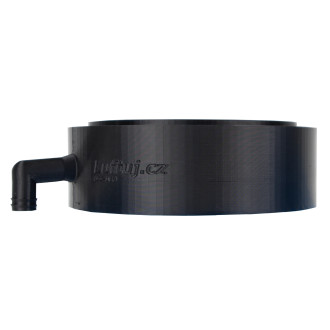

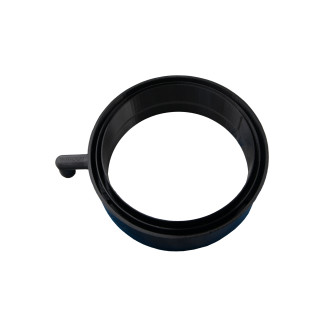

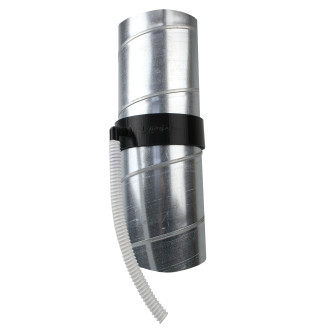

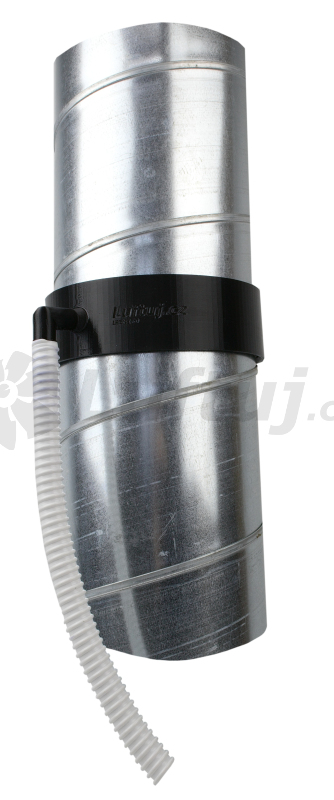

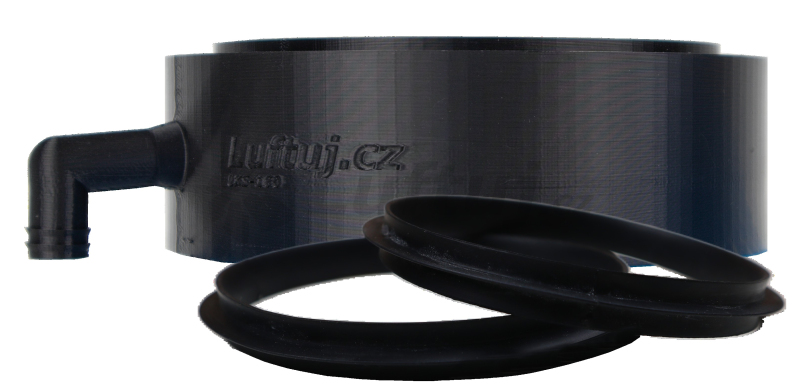

LUFTooL Trap - kondenzačný kus pre potrubie SPIRO - 100 mm

Potrubie na odvod kondenzátu vhodné k väčšine jednotiek Atrea a kondenzačnému kusu LKK. Potrubie je mäkké tvarovateľné s vnútornou hladkou stenou. Cena za 1 m (pri obednácich viac metrov, rez v jednom kuse) Potrubie je mäkké tvarovateľné s vnútornou hladkou stenou. Cena za 1 m, rezanie v kuse

Hliníková samolepiaca vysoko priľnavá montážna páska ALU.

Špirálne vinutá rúra SPIRO, ktorá je vyrobená z pozinkovaného plechu. Je určená na rozvody vzduchu. Spájať potrubie je možné pomocou vsuvky. Spoj je možné zaistiť samoreznými skrutkami. Zavesenie sa vykonáva pomocou kovových objímok. Štandardná výrobná dĺžka 3m.

Kaučuková izolácia IZO-FLEX METAL, hrúbka izolácie 19mm, teplotná odolnosť do +85 °C. KAUČUKOVÚ IZOLÁCIU MÁME SKLADOM PO 10 m, NA VAŠE ŽELANIE URIAZNEME 2 m, 4 m, 6 m alebo 8 m.

Kaučuková izolácia IZO-FLEX METAL, hrúbka izolácie 19mm, teplotná odolnosť do +85 °C.

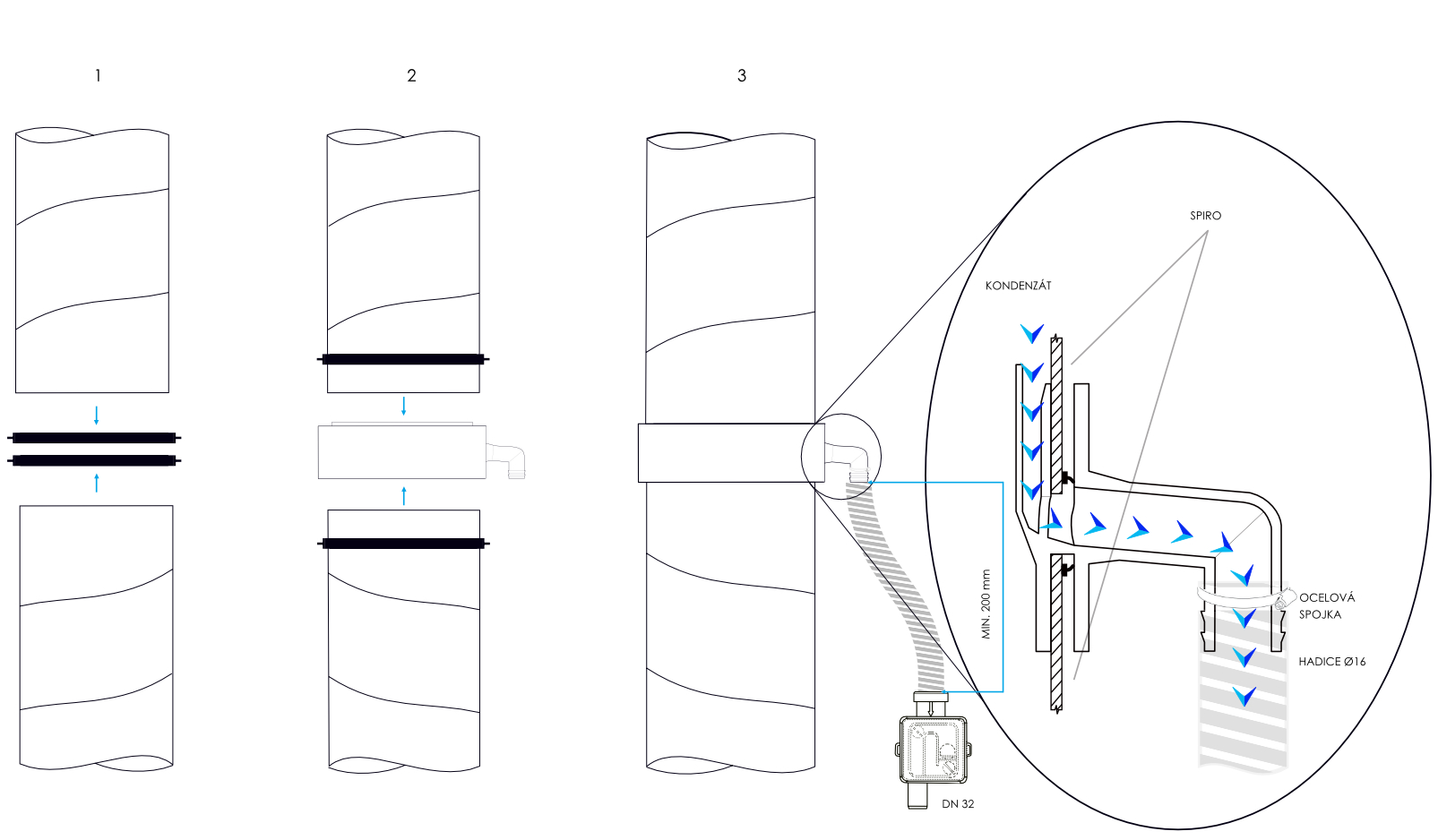

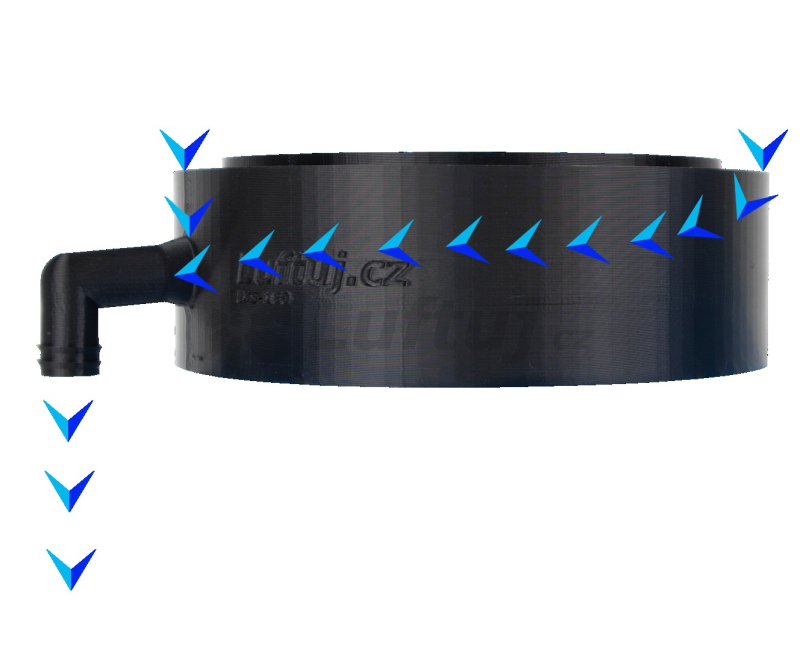

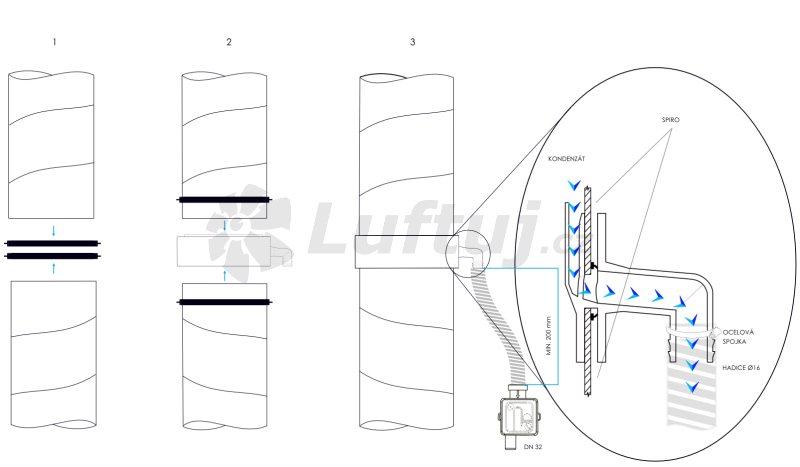

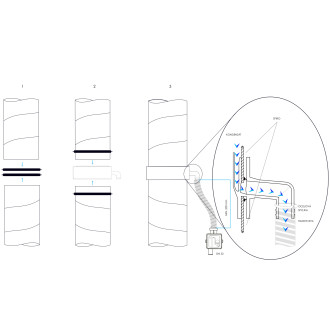

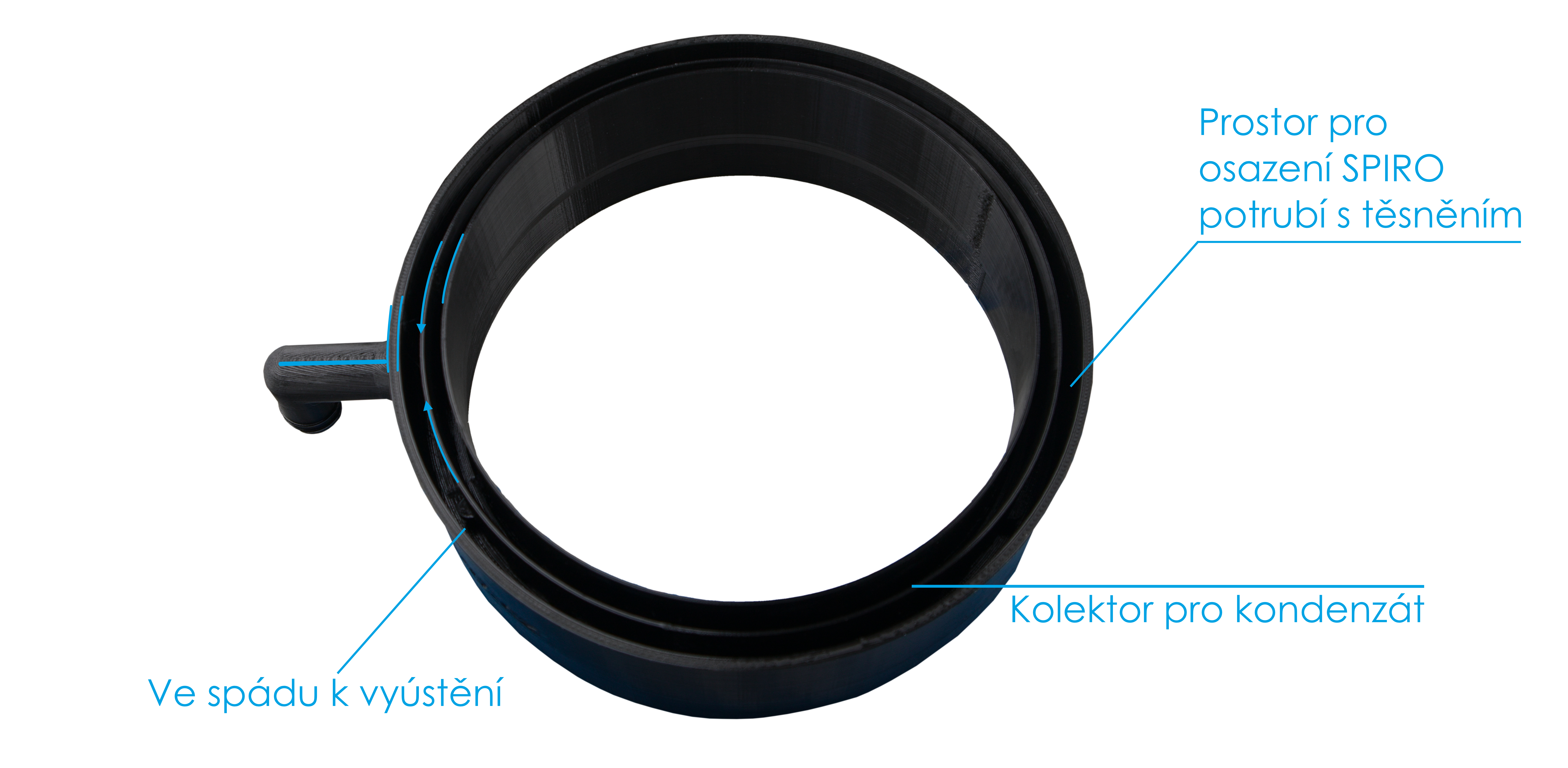

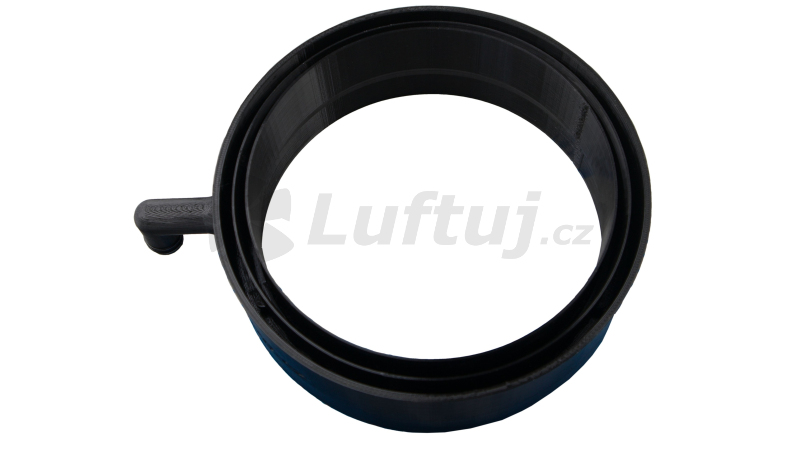

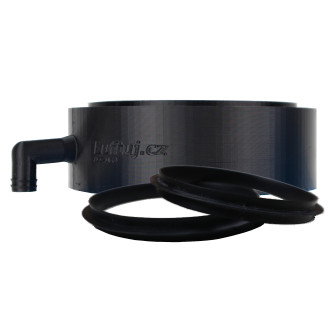

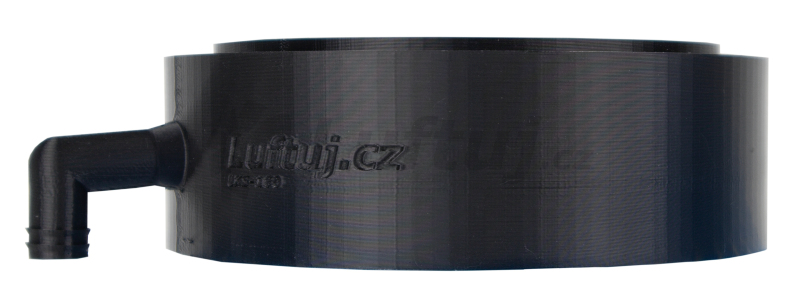

Keď musí prejsť vyfukovaný vzduch nevykurovanou zónou, je potrebné zaistiť, aby v potrubí vznikalo len minimum kondenzátu a ďalej potom neplesnivelo a do rekuperačnej jednotky nevtekala voda. S tým skvele pomôžu kondenzačné kusy LUFTooL Trap. Kombinácia s potrubím z izolantov EPE alebo EPS je vďaka minimálnym tepelným mostom ideálna. Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia (EPE alebo EPS). V prevedení EPE aj EPS ho ponúkame pre vzduchotechnické potrubie s vnútorným priemerom vo veľkostiach od 125 do 200 mm. Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica pre odvod kondenzátu d16, ktorá sa iba nasunie na odkvapové kolienko. Kondenzačný kus LUFTooL Trap je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí v zimnom období pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG apod.!!! iba s potrubím podľa označenia - kompatibilný s hadicou na odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Montáž: Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte cez zavodnený sifón na kanalizáciu (pozor na zamŕzanie). Balenie obsahuje: 1) kondenzačný kus Balené voľne do krabice.

Keď musí prejsť vyfukovaný vzduch nevykurovanou zónou, je potrebné zaistiť, aby v potrubí vznikalo len minimum kondenzátu a ďalej potom neplesnivelo a do rekuperačnej jednotky nevtekala voda. S tým skvele pomôžu kondenzačné kusy LUFTooL Trap. Kombinácia s potrubím z izolantov EPE alebo EPS je vďaka minimálnym tepelným mostom ideálna. Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia (EPE alebo EPS). V prevedení EPE aj EPS ho ponúkame pre vzduchotechnické potrubie s vnútorným priemerom vo veľkostiach od 125 do 200 mm. Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica pre odvod kondenzátu d16, ktorá sa iba nasunie na odkvapové kolienko. Kondenzačný kus LUFTooL Trap je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí v zimnom období pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG apod.!!! iba s potrubím podľa označenia - kompatibilný s hadicou na odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Montáž: Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte cez zavodnený sifón na kanalizáciu (pozor na zamŕzanie). Balenie obsahuje: 1) kondenzačný kus Balené voľne do krabice.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Hrdlo pre potrubie SPIRO s priemerom 100 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (PETG), tesniaci krúžok tvaru T. Balené do plastového vrecka. Rozmery: Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom nasuňte potrubie cez tesnenie a zaistite samorezným vrutom.

Keď musí prejsť vyfukovaný vzduch nevykurovanou zónou, je potrebné zaistiť, aby v potrubí vznikalo len minimum kondenzátu a ďalej potom neplesnivelo a do rekuperačnej jednotky nevtekala voda. S tým skvele pomôžu kondenzačné kusy LUFTooL Trap. Kombinácia s potrubím z izolantov EPE alebo EPS je vďaka minimálnym tepelným mostom ideálna. Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia (EPE alebo EPS). V prevedení EPE aj EPS ho ponúkame pre vzduchotechnické potrubie s vnútorným priemerom vo veľkostiach od 125 do 200 mm. Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica pre odvod kondenzátu d16, ktorá sa iba nasunie na odkvapové kolienko. Kondenzačný kus LUFTooL Trap je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí v zimnom období pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG apod.!!! iba s potrubím podľa označenia - kompatibilný s hadicou na odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Montáž: Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte cez zavodnený sifón na kanalizáciu (pozor na zamŕzanie). Balenie obsahuje: 1) kondenzačný kus Balené voľne do krabice.

Konektor je súčasťou systému LUFTooL Distribute, ktorý je inovatívny a modulárny. Celý systém je určený na jednoduchú reguláciu vzduchu, vďaka ktorému je možné ľubovoľne rozdeľovať prúd vzduchu v jednotlivých zónach alebo miestnostiach v rodinných domoch a menších prevádzkach. Jednotlivé prvky však možno využiť aj na ďalšie prvky ako sú stropné a stenové boxy. Konektor je napr. možné osadiť do akéhokoľvek boxu s patričným otvorom. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Konektor (PETG), dva tesniace krúžky. Balené do plastového vrecka. Montáž: Na závit konektora je možné priskrutkovať napr. na: LUFTooL modul klapky s automatickým alebo manuálnym ovládaním LUFTooL hrdla pre potrubie (75, 90 a 100 mm) Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu
