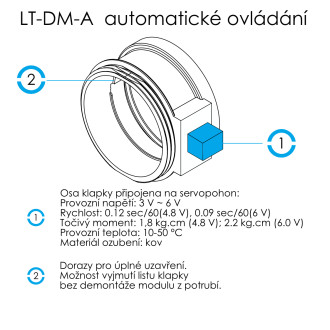

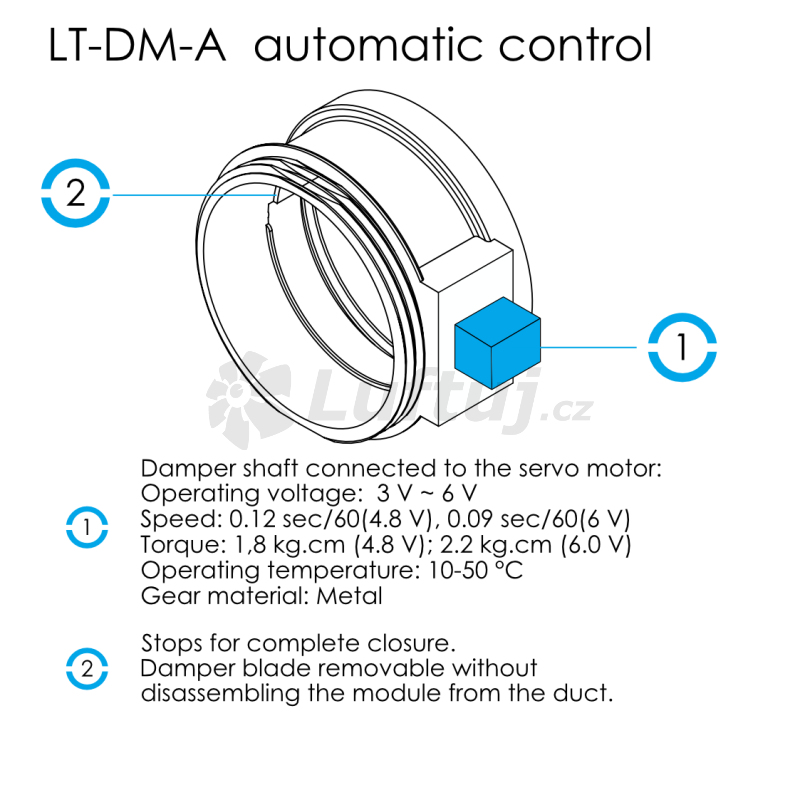

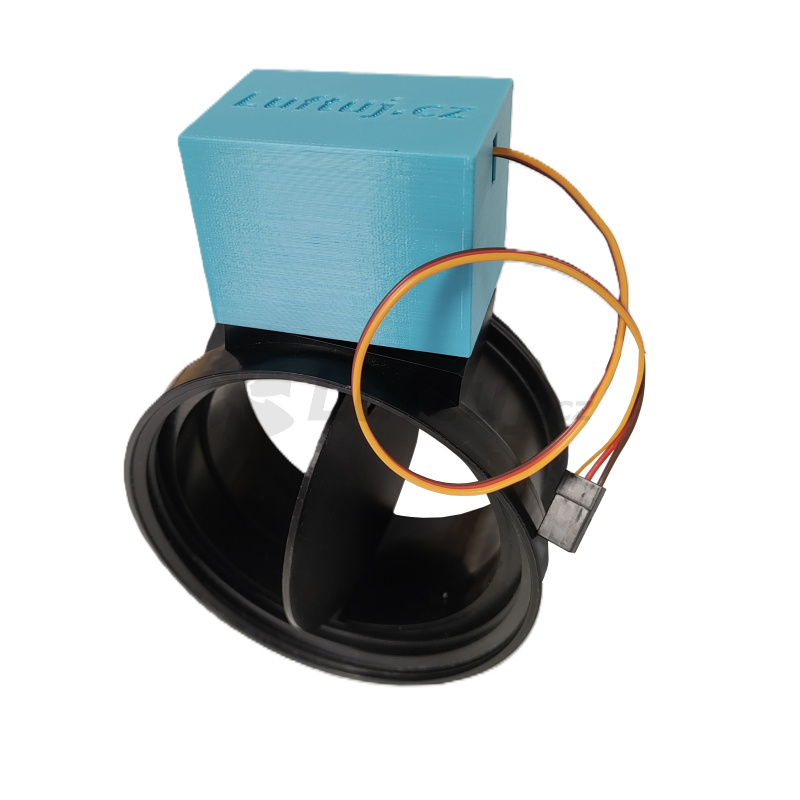

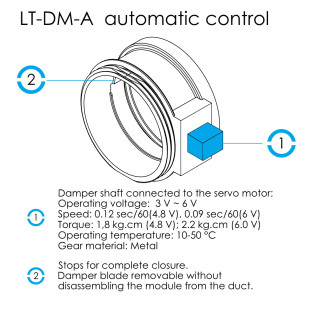

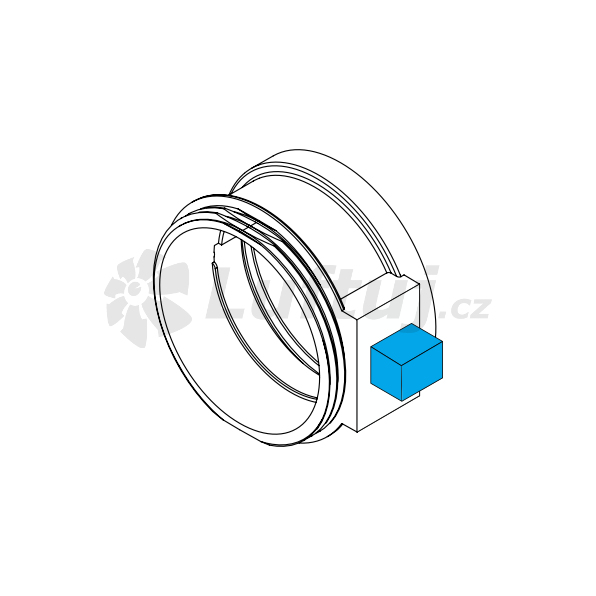

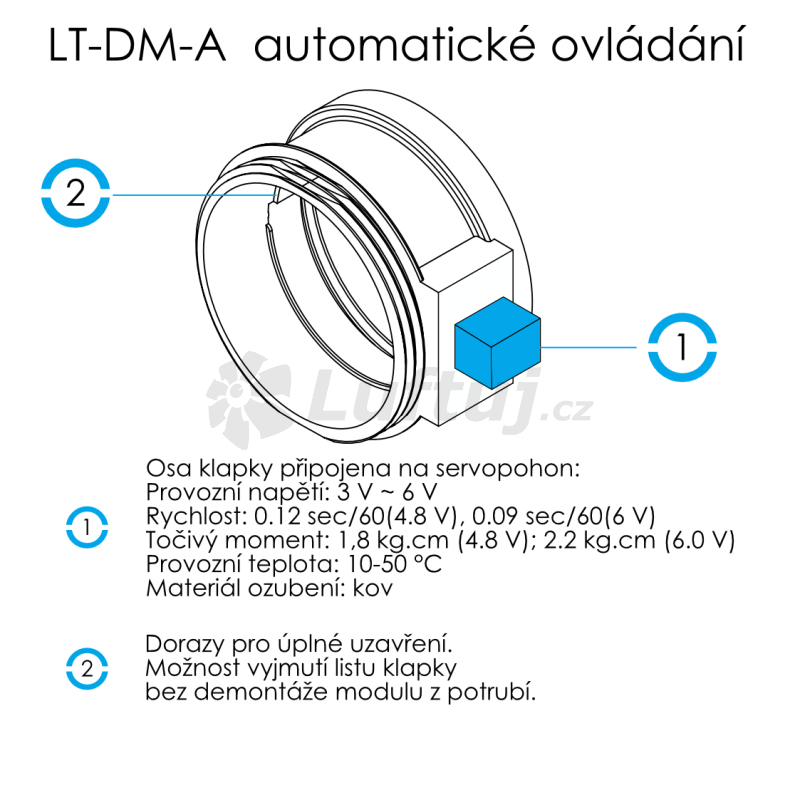

LUFTooL Distribute modul klapky (automatické ovládanie)

LUFTaTOR Control je inovatívny systém umožňujúci riadenie prietoku prívodného aj odvodného vzduchu v systémoch s rekuperáciou tepla v rodinných domoch a bytoch. Vďaka kompatibilite s modulárnym systémom LUFTooL Distribute umožňuje riadenie prietoku do 100 m3/ha to ako vo flexibilnom plastovom potrubí s priemerom 75 a 90 mm, tak v tradičnom potrubí SPIRO 100 mm. S nadradeným systémom riadenia domu komunikuje pomocou protokolu MQTT alebo MODBUS: To umožňuje systém LUFTaTOR zapojiť do bežne dostupných systémov chytrých domácností ako je Home Assistant, openHAB, Loxone, Domoticz a pod. Systém LUFTaTOR Control je: • plne kompatibilný s LUFTooL Distribute Damper (automat) • schopný komunikovať pomocou protokolu MQTT alebo MODBUS • plne servisovateľný - vždy zaistite prístup k riadiacej doske aj servopohonom • napájaný DC 5V pomocou POE ethernet, Micro USB alebo spínacím adpatérom aci a LED diódou indikujúcou stav zariadenia • určený pre použitie s okolitou teplotou 10 až 40 ° C • držiteľom certifikácie CE • nastavenie konzultujte vždy s profesionálom v danej oblasti ako je projektant alebo preškolený technik Balenie obsahuje: Krabičku s riadiacim modulom LUFTaTOR Control, návod. Balené do kartónu. Zdroj nie je súčasťou dodávky.

Náhradné servopoho pre systém Distribute a modul klapky s automatickým ovládaním. Servopohon je možné ľahko vymeniť za nový. Po inštalácii nezobudnite vykonať kalibráciu.

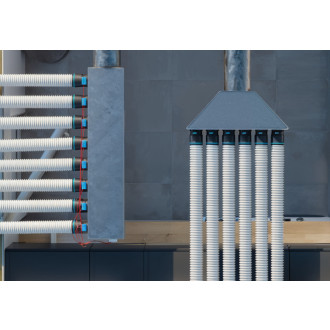

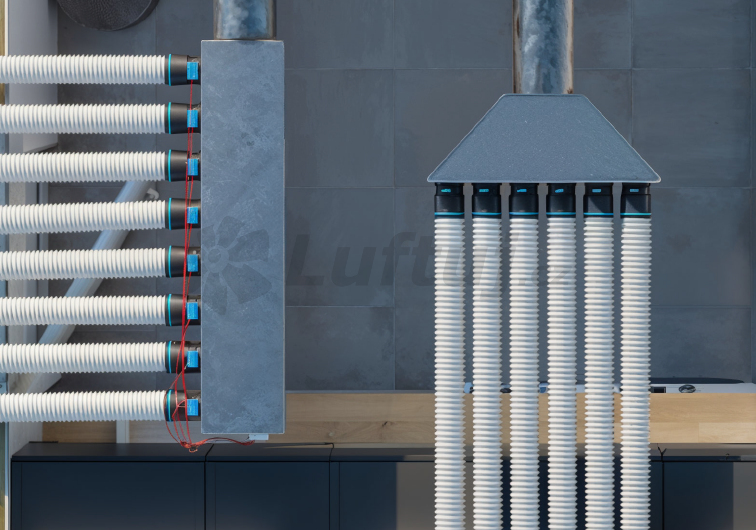

LUFTooL Distribute Box je: - vyrábaný na mieru pre Váš dom - stačí vybrať spávnu variantu - precízne presná modulárna distribučná (rozdeľovacia) komora pre systémy vetrania s rekuperáciou alebo podtlakové systémy - pripravená pre napojenie hrdiel flexibilného korugované plastové potrubie priemeru 75 mm a 90 mm alebo tradičné mm. - pripravený na efektívne rozdelenie vzduchu vďaka trvalej alebo dynamickej regulácii - vybavený odolnou a zároveň ľahkou konštrukciou umožňujúcou ľahké kotvenie boxu aj opláštenie doskami z hygienického plastu bez straty tesnosti - vďaka nízkej váhe obľúbený pre jednoduchú a rýchlu montáž - ľahko čistiteľný vďaka veľkému servisnému dielu a odnímateľným listom klapiek

Predlžovací kábel pre LUFTooL moduly klapiek s automatickým ovládaním. Slúži na predĺženie vodičov medzi servopohonom a riadiacou jednotkou. Na jednej strane je osadený konektorom typu M-samec a na druhej type F-samica. Dĺžka 20, 40, 60 cm.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach 0 osti triedy D podľa ČSN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) • plne čistiteľný, pretiahnutie kief cez klapku je možné vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS) Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: Na všetky LUFTooL Spigot označené female LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Keď musí prejsť vyfukovaný vzduch nevykurovanou zónou, je potrebné zaistiť, aby v potrubí vznikalo len minimum kondenzátu a ďalej potom neplesnivelo a do rekuperačnej jednotky nevtekala voda. S tým skvele pomôžu kondenzačné kusy LUFTooL Trap. Kombinácia s potrubím z izolantov EPE alebo EPS je vďaka minimálnym tepelným mostom ideálna. Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia (EPE alebo EPS). V prevedení EPE aj EPS ho ponúkame pre vzduchotechnické potrubie s vnútorným priemerom vo veľkostiach od 125 do 200 mm. Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica pre odvod kondenzátu d16, ktorá sa iba nasunie na odkvapové kolienko. Kondenzačný kus LUFTooL Trap je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí v zimnom období pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG apod.!!! iba s potrubím podľa označenia - kompatibilný s hadicou na odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Montáž: Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte cez zavodnený sifón na kanalizáciu (pozor na zamŕzanie). Balenie obsahuje: 1) kondenzačný kus Balené voľne do krabice.

Konektor je súčasťou systému LUFTooL Distribute, ktorý je inovatívny a modulárny. Celý systém je určený na jednoduchú reguláciu vzduchu, vďaka ktorému je možné ľubovoľne rozdeľovať prúd vzduchu v jednotlivých zónach alebo miestnostiach v rodinných domoch a menších prevádzkach. Jednotlivé prvky však možno využiť aj na ďalšie prvky ako sú stropné a stenové boxy. Konektor je napr. možné osadiť do akéhokoľvek boxu s patričným otvorom. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Konektor (PETG), dva tesniace krúžky. Balené do plastového vrecka. Montáž: Na závit konektora je možné priskrutkovať napr. na: LUFTooL modul klapky s automatickým alebo manuálnym ovládaním LUFTooL hrdla pre potrubie (75, 90 a 100 mm) Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu

Náhradné servopoho pre systém Distribute a modul klapky s automatickým ovládaním. Servopohon je možné ľahko vymeniť za nový. Po inštalácii nezobudnite vykonať kalibráciu.

Keď musí prejsť vyfukovaný vzduch nevykurovanou zónou, je potrebné zaistiť, aby v potrubí vznikalo len minimum kondenzátu a ďalej potom neplesnivelo a do rekuperačnej jednotky nevtekala voda. S tým skvele pomôžu kondenzačné kusy LUFTooL Trap. Kombinácia s potrubím z izolantov EPE alebo EPS je vďaka minimálnym tepelným mostom ideálna. Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia (EPE alebo EPS). V prevedení EPE aj EPS ho ponúkame pre vzduchotechnické potrubie s vnútorným priemerom vo veľkostiach od 125 do 200 mm. Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica pre odvod kondenzátu d16, ktorá sa iba nasunie na odkvapové kolienko. Kondenzačný kus LUFTooL Trap je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí v zimnom období pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG apod.!!! iba s potrubím podľa označenia - kompatibilný s hadicou na odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Montáž: Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte cez zavodnený sifón na kanalizáciu (pozor na zamŕzanie). Balenie obsahuje: 1) kondenzačný kus Balené voľne do krabice.

Táto sada je navrhnutá pre jednoduchú, pevnú a presnú montáž Distribučných Boxov do akejkoľvek nosnej konštrukcie. Súprava obsahuje štyri kusy špeciálnych kovových uholníkov, ktoré umožňujú plynulú vertikálnu reguláciu pozície boxu. Po upevnení stačí povoliť a následne utiahnuť skrutku v pozdĺžnom otvore a tým precízne doladiť výškovú úroveň boxu podľa potreby. Technické vlastnosti Uholníky Rozmery Výška: 80 mm Šírka: 20 mm Hrúbka 3 mm Otvory (kratšia strana) počet: 2 ks Otvory (kratšia strana) tvar: kruh Otvory (kratšia strana) veľkosť: 6 mm Otvor (dlhšia strana) tvar: Elipsa Otvor (dlhšia strana) rozmer: 50x5 mm Materiál. Hrúbka zinku je okolo 12 mikrónov. Uholníky sú vhodné na inštalácie v interiéri bez vysokej vlhkosti. Vruty Rozmery Priemer 4,2 mm Dĺžka 19 mm Farba čierna Materiál Vysoko kvalitná oceľ, ktorá zaručuje dlhú životnosť a odolnosť voči korózii Samovrtná špička: Umožňuje rýchle a presné skrutkovanie bez nutnosti predvŕtania Jednoduchá montáž: Vďaka podložkovej hlave sa tlak rovnomerne rozkladá, čo minimalizuje riziko poškodenia materiálu Montáž 1. Kotvenie k Boxu Boxu. Použite dodané samorezné skrutky a skrutkujte cez plastové opláštenie priamo do vnútornej kovovej konštrukcie boxu. ???? Dôležité: Týmto postupom je zaručené, že nedôjde k narušeniu vzduchotesnosti vnútornej vzduchovej obálky boxu. 2. Kotvenie k nosnej konštrukcii: Kratšiu stranu uholníka (s kruhovými otvormi) následne upevnite k nosnej konštrukcii (múr, strop, rám). Kotviaci materiál (hmoždinky, skrutky, atď.) zvoľte podľa typu materiálu Vašej konštrukcie – nie sú súčasťou balenia. 3. Nastavenie výšky: Čiastočne uvoľnite skrutku ukotvenú do Distribute Boxum, nastavte výšku a následne utiahnete. Balenie obsahuje 4ks uholníka 4ks skrutiek Balené do stretchfólie.
