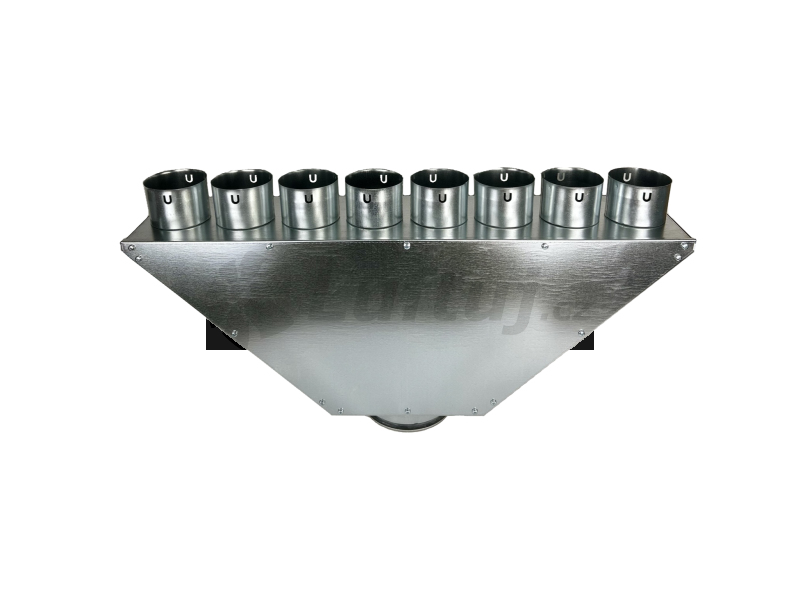

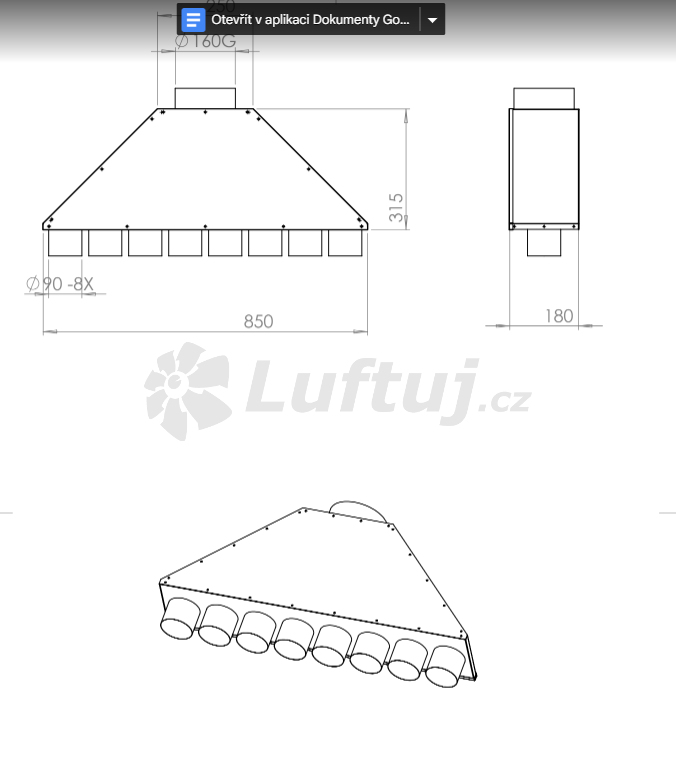

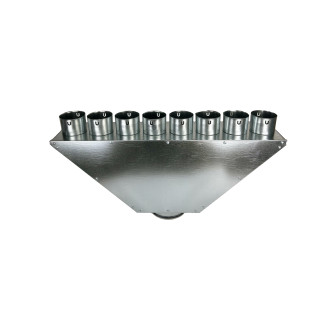

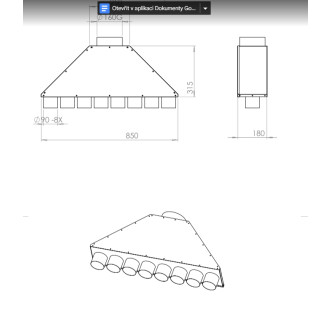

Distribučný box plochý KLOQ-8x90/160 kónický s izoláciou s revíznym otvorom

- držiak flexibilného potrubia CLAMP pre rekuperáciu v priemere DN 90 mm - možnosť spojenia dvoch držiakov do seba pre lepšie vedenie dvoch trás - plastová spona pre lepšiu aretáciu

Hliníková samolepiaca vysoko priľnavá montážna páska ALU.

- box: obojstranne pozinkovaný plech hr.0,5mm 0,8mm s minimálnou vrstvou pozinkovania 275g/m2 - vnútorná izolácia boxu: na báze syntetického kaučuku s uzavretými bunkami - tesniace krúžky: guma EPDM 60, farba čierna, tvrdosť Sh A 6 špecifická hmotnosť 1,22g/cm3

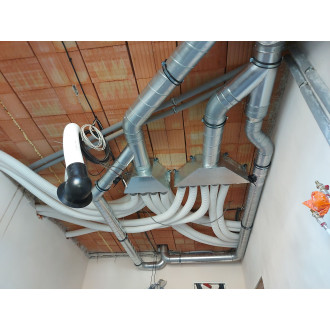

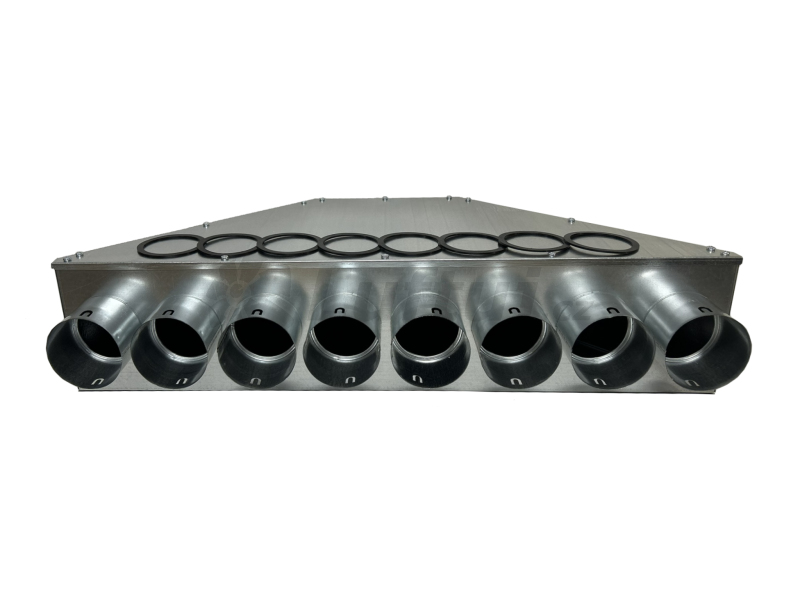

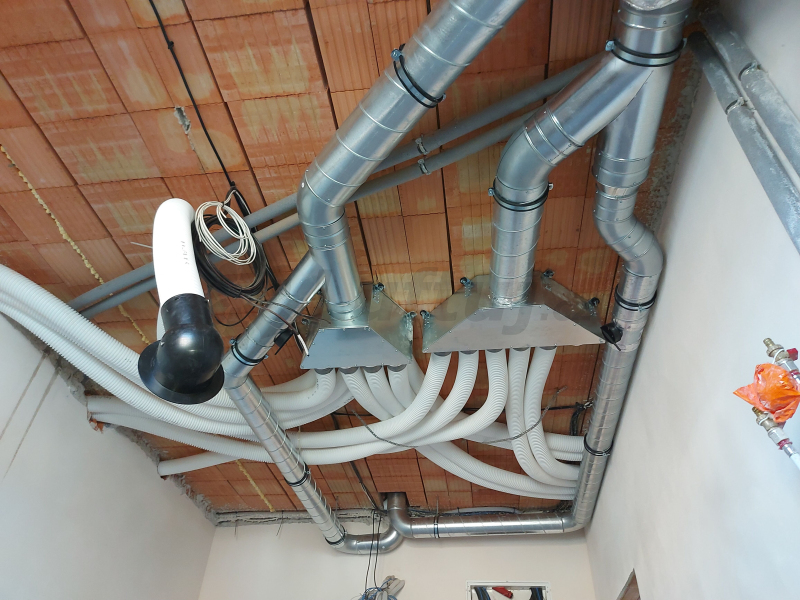

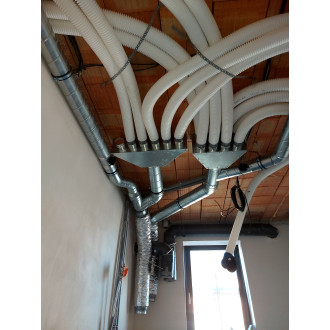

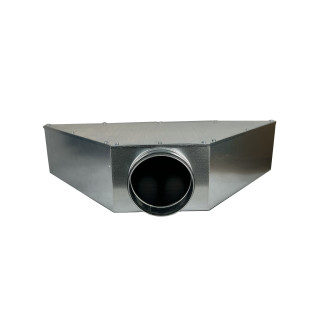

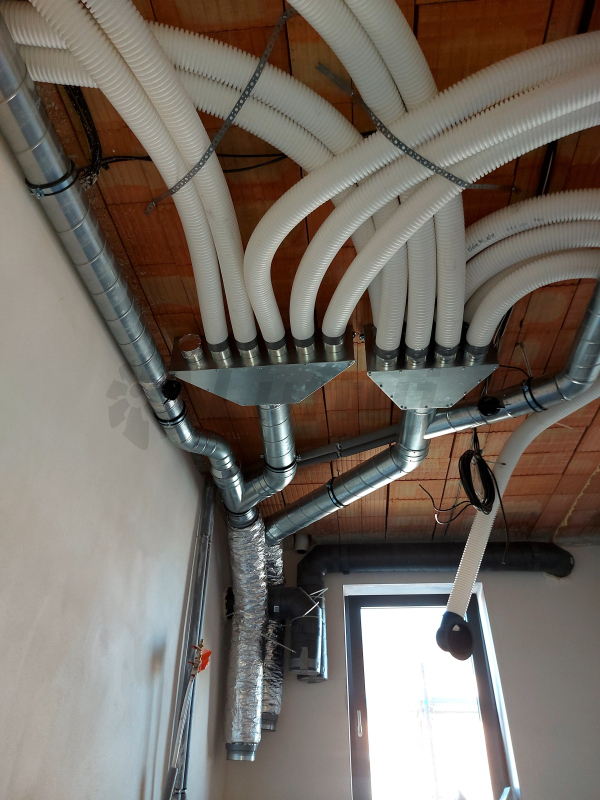

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 90 mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.

Plastový rozdelovací/distribučný box pre systémy vetrania s rekuperáciou. Box je vhodný umiestniť pod strop alebo do podlahy. Servis cez centrálne potrubie (160 mm). Jednoduché pripevnenie potrubia 90 mm pomocou O-krúžku a červeného klipu. V prípade menšieho počtu hadíc, je možné niektoré hrdlá zaslepiť.

distribučný box plochý pre rozvod potrubia na rekuperáciu tepla 90 mm - vnútorná hluková izolácia - o-krúžky súčasťou balenia

Záslepky pre flexibilné potrubie s priemerom 90 mm

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 90 mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.

Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisné sa vykonáva otvorom pre potrubie 160 mm. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok. O-krúžky sú súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom.
