Distribučný box plochý KLOQ-5x90/160 kónický s izoláciou a revíznym otvorom

Hliníková samolepiaca vysoko priľnavá montážna páska ALU.

Ručná regulačná klapka je vhodná na reguláciu prúdu vzduchu v potrubí systému DN90 mm hneď za rozdeľovacím boxom, bez nutnosti regulovať prietok na koncovom elemente (ventile). Klapka sa nasunie na potrubie. Nie je potrebné používať tesniace krúžky. Je možné dotesniť hliníkovou páskou.

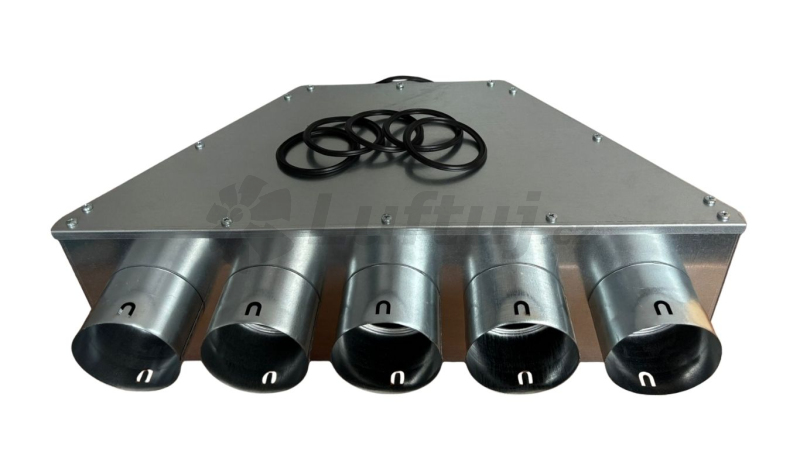

Distribučný rozvádzací box plochý, kónický s izoláciou as revíznym otvorom.

Rozdeľovací box pre systém vetrania s rekuperáciou, ktorý vyniká svojim tvarom, ktorý napomáha rovnomernému prúdeniu vzduchu. Materiál: - box: obojstranne pozinkovaný plech hr. Vlastnosti: - váha boxu 6,9kg - výustok DN 160 je určený pre napojenie "SPIRO" potrubia (Ø 160mm) - výustky DN 90 pre flexibilné potrubie KLIMAFLEX SB (vnútorný Ø 94,6 + - 0,5mm) alebo ponúkame DALFLEX, ktorý plne nahrádza KLI. - rozmerové tolerancie podľa ČSN ISO 2768-1 Súčasťou dodávky: - 1ks tesniaceho krúžku DN 160 - 4ks tesniacich krúžkov DN 90 - montážne úchyty - poistky proti vysunutiu flexibilného potrubia sú súčasťou vyústkov Použité materiály neobsahujú nebezpečné látky v súlade s nariadením0 (0) v súlade so smernicou 2011/65/EÚ (ROHS) o obsahu olova, kadmia, ortuti a šesťmocného chrómu, polybrómovaných bifenyloch (PBB) a polybrómovaných difenyléteroch (PBDE).

Adaptér na kríženie flexibilného potrubia priemeru 90 mm. Rozmery Dĺžka 62,5 cm Šírka 12 cm Výška 12 cm Výška zúženej sekcie 4,5 cm

CHARAKTERISTIKA: • Distribučný box s vnútornou hlukovou izoláciou • Napojenie Ø160mm • Pre pre všetky flexibilné plastové potrubia systému 90 mm • Držiaky na pripevnenie na hornej i spodnej hrane boxu MATERIÁL: • Pozinkovaná oceľ • Tesniaci tmel Akrylát • Vnútorná akustická PUR fólií, 5 mm Balenie: - Distrubučný box - O-krúžky pre potrubie 90 mm

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Plastový rozdelovací/distribučný box pre systémy vetrania s rekuperáciou. Box je vhodný umiestniť pod strop alebo do podlahy. Servis cez centrálne potrubie (160 mm). Jednoduché pripevnenie potrubia 90 mm pomocou O-krúžku a červeného klipu. V prípade menšieho počtu hadíc, je možné niektoré hrdlá zaslepiť.

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii zákrytu sa sadrokartón/dreva a pod. osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu/palubky. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii kastlíka (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.
