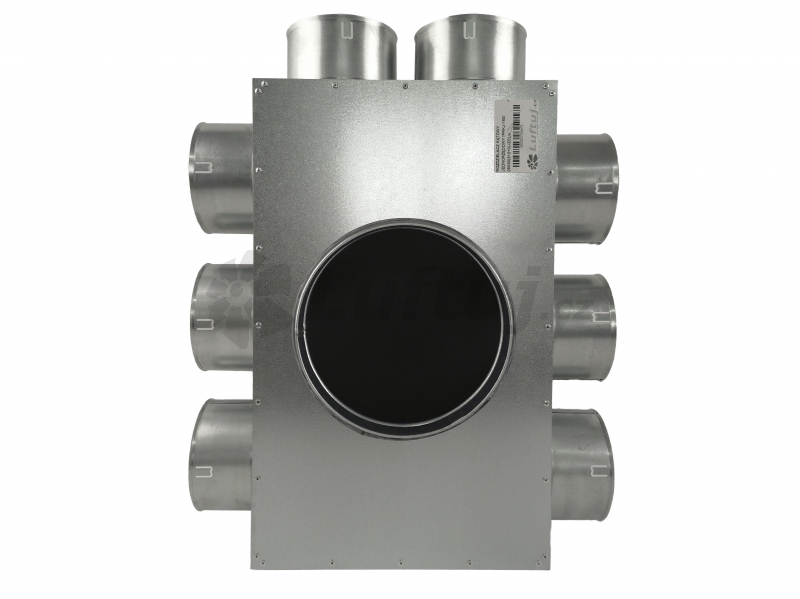

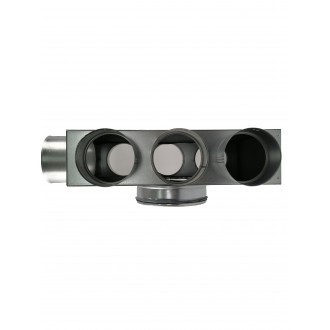

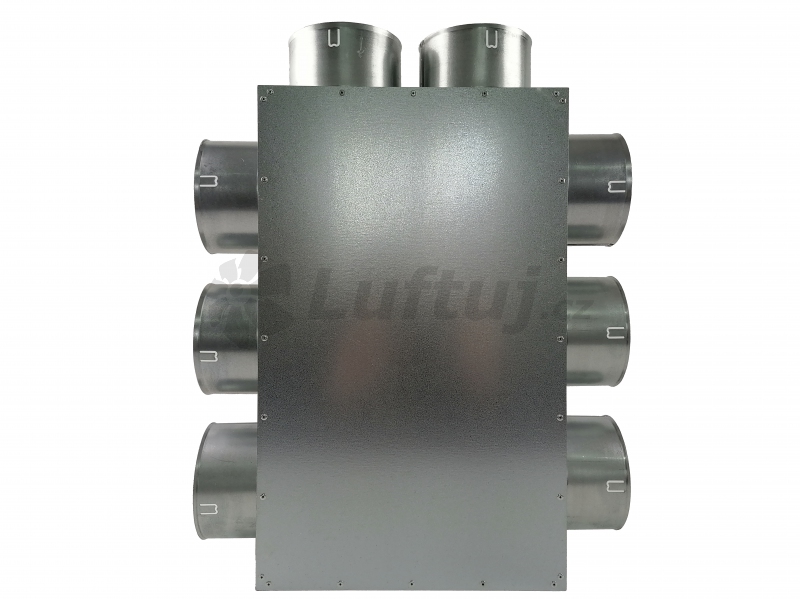

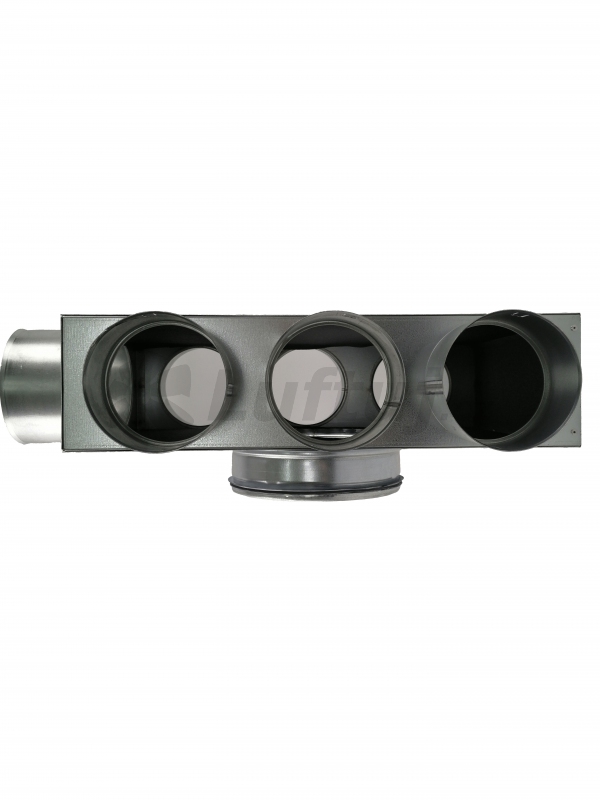

Distribučný box plochý IK (3-2-3)x90-160

Flexibilné plastové potrubie DALFLEX SB vo farbe biela/biela je určené pre rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB. Od zelenej varianty sa líšia len farbou.

Flexibilné plastové potrubie DALFLEX SB je určené na rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB.

Špirálne vinutá rúra SPIRO, ktorá je vyrobená z pozinkovaného plechu. Je určená na rozvody vzduchu. Spájať potrubie je možné pomocou vsuvky. Spoj je možné zaistiť samoreznými skrutkami. Zavesenie sa vykonáva pomocou kovových objímok. Štandardná výrobná dĺžka 3m.

Záves ZL je jednoduchý typ závesu vhodný napr. pre ATYP pozinkované rozdeľovacie boxy. Upevňuje sa na hranu boxu nitovaním alebo pomocou samovrtných skrutiek.

O-krúžky DN90 z materiálu EPDM pre potrubie DALFLEX. slúži na utesnenie potrubia v boxe.

Na zakrytie nevyužitých otvorov boxov, zabezpečenie potrubia pri montáži a doprave.

Závitové tyče ZTZ umožňujú veľmi pevné pripevnenie vzduchotechnických rozvodov. Ich výhodou je možnosť presného nastavenia dĺžky zavesenia. Použitie na zavesenie kruhových a štvorhranných vzduchovodov.

Distribučný rozvádzací box plochý, kónický s izoláciou as revíznym otvorom.

Rozdeľovací box je vhodný pre systémy rekuperácie s potrubím 90 mm. Materiál: - box: obojstranne pozinkovaný plech hr. °, špecifická hmotnosť 1,22g/cm3

- box: obojstranne pozinkovaný plech hr.0,5mm 0,8mm s minimálnou vrstvou pozinkovania 275g/m2 - vnútorná izolácia boxu: na báze syntetického kaučuku s uzavretými bunkami - tesniace krúžky: guma EPDM 60, farba čierna, tvrdosť Sh A 6 špecifická hmotnosť 1,22g/cm3

Rozdeľovací box pre systém vetrania s rekuperáciou, ktorý vyniká svojim tvarom, ktorý napomáha rovnomernému prúdeniu vzduchu. Materiál: - box: obojstranne pozinkovaný plech hr. °, špecifická hmotnosť 1,22g/cm3 Vlastnosti: - váha boxu 6,9kg - výustok DN 160 je určený pre napojenie "SPIRO" potrubia (Ø 160mm) - vyústky DN 90 pre flexibilné potrubie KLIMAFLEX SB (vnútorný Ø 94,6 +- 0,5mm) alebo ponúkame DALFLEX, ktorý plne nahrádza Klimaflex SB. - rozmerové tolerancie podľa ČSN ISO 2768-1 Súčasťou dodávky: - 1ks tesniaceho krúžku DN 160 - 4ks tesniacich krúžkov DN 90 - montážne úchyty - poistky proti vysunutiu flexibilného potrubia sú súčasťou výustkov Použité materiály neobsahujú nebezpečné látky v súlade s nariadením (ES) 1907/2006 (REACH) a sú v súlade so smernicou 2011/65/EÚ (ROHS) o obsahu olova, kadmia, ortuti a šesťmocného chrómu, polybrómovaných bifenyloch (PBB) a polybrómovaných difenyléteroch (PBDE).

Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisné sa vykonáva otvorom pre potrubie 160 mm. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok. O-krúžky sú súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom.

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 MM Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisné sa vykonáva otvorom pre potrubie 160 mm. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok. O-krúžky sú súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Rozmery -68x20x10 cm Materiál: pozinkovaná oceľ Súčasťou: - poistky proti vysunutiu flexibilného potrubia na hrdlách 90 mm - vnútorná izolácia boxu

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 mm

Stopný box je vyrobený z pozinkovanej ocele. Je vhodný na kotvenie do nosnej časti stropu, tam kde je dlhšia inštalačná medzera nad SDK. Box je vhodný pre všetky typy tanierových ventilov DN125 Súčasťou dodávky: - záslepka DN125 - odstráňte až pred spustením systému - udrží rozvod v čistote - montážne úchyty na pozinkovom tele - poistky proti vysunutiu flexibilného potrubia na hrdle DN 90 - 1ks tesniaceho krúžku aj vo variante s plastovými výustkami.)

podlahový box pozink 2x90 mm Pripojovacie hrdlá pre potrubie 90 mm (pre zabudovanie vo fáze hrubej stavby - odporúčame ihneď po inštalácii zaslepiť napr. kusom polystyrénu) Na základe dopytu je možné vytvoriť box s dlhším komínom, pre vyššie skladby podláh. Box neobsahuje viečko. Výška boxu 20 cm. Box je možné skrátiť podľa výšky podlahy. Rozmery podlahovej vyústky 250x100 mm. Na dosiahnutie komfortnej hladiny hluku v miestnosti odporúčame privádzať max. 80 m3/h vzduchu, tzn. napojenie jednej (40 m3/h) alebo dvoch flexi hadíc (80m3/h). Set je možné použiť ako príslušenstvo k rekuperačným jednotkám. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom Rozmery box - 100 mm Výška boxu - 200 mm Šírka boxu - 250 mm Informácie • nízka hladina hluku • jednoduchá montáž do podlahy • dobré nastavovacie parametre • jednoduchá konštrukcia

Plastový rozdeľovací/distribučný box pre systémy vetrania s rekuperáciou. Box je vhodný umiestniť pod strop alebo do podlahy. Servis cez centrálne potrubie (160 mm). Jednoduché pripevnenie potrubia 90 mm pomocou O-krúžku a červeného klipu. V prípade menšieho počtu hadíc, je možné niektoré hrdlá zaslepiť.

Adaptéry sú vhodné pre moderné systémy rozvodov vetrania s rekuperáciou tepla s plastovým flexibilným potrubím 75 alebo 90 mm (podľa zvolenej varianty). Produkt je na jednej strane kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Prechod vo Varináto vsuvka je na druhej strane pripravený na osadenie tradičných vzduchovodov so štandardnými rozmermi (SPIRO, plast, SONO a pod.) - 100 a 125 mm. Prechod vo variante nátrubok je pripravený na osadenie priamo na vzduchotechnické tvarovky systému SPIRO s tesnením. Alternatívne je možné použiť pre biele plastové rozvody (Multiplast, Uniplast a ďalšie bežne dostupné tvarovky). Prechody ponúkame v rozmere vsuvka aj nátrubok. Vsuvka sa vyznačuje malým golierom po vonkajšom obvode, ktorý slúži ako zarážka pre potrubie. Montáž: Adaptéry LUFTooL sú vďaka EPDM krúžku veľmi tesné a zaručujú rýchlu montáž. Postup montáže: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Vsuvka - potrubie nasuňte na adaptér tak, aby dorazil na golier na vonkajšej strane. Pomocou hliníkovej pásky, dotesnite spoj. Pokiaľ je adaptér v namáhanom mieste, zaistite pevné druhy potrubia skrutkami SCR. Nátrubok - pri použití tvarovky s tesnením, nie je nutné spoj dotesňovať. Pokiaľ je adaptér v namáhanom mieste, zaistite pomocou skrutky SCR a dotesnite pomocou hliníkovej pásky. Dodávka obsahuje: 1) Plastový adaptér (PETG) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené vo vrecúšku.

Materiál boxu: obojstranne pozinkovaný plech hr.0,5mm a 0,8mm s minimálnou vrstvou pozinkovania 275g/m2 Materiál vnútornej izolácie boxu: na báze syntetického kaučuku s uzavretými bunkami Tesniace krúžky súčasťou dodávky: 1ks DN 125 a 6ks
