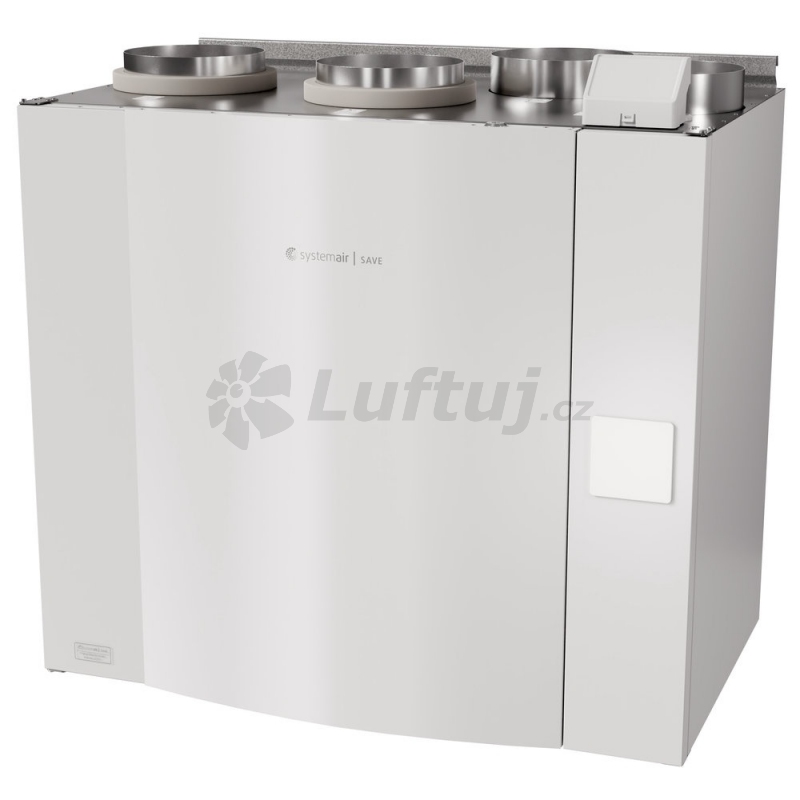

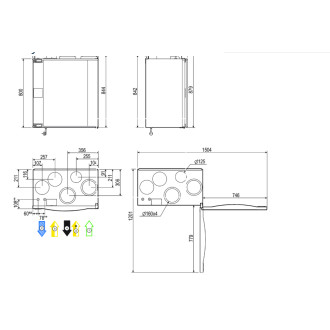

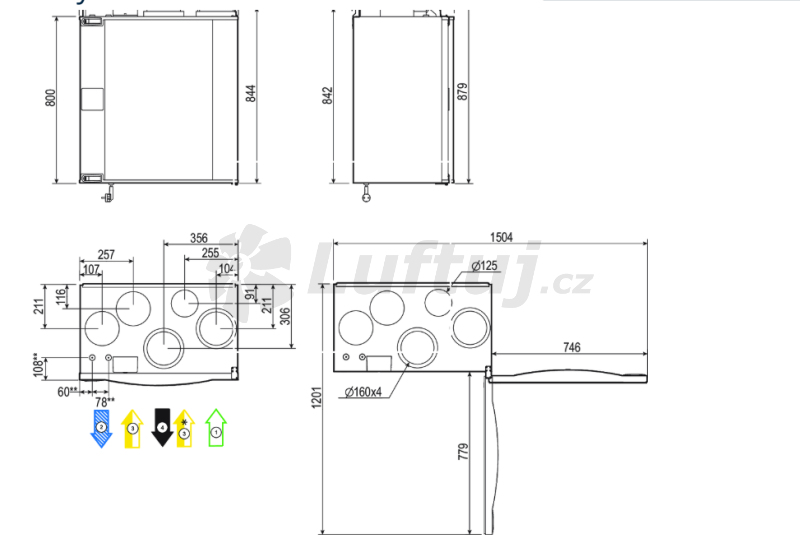

Rezidenčná rekuperačná jednotka SAVE VTR 350/B s rotačným výmenníkom a inteligentným systémom SAVE Control

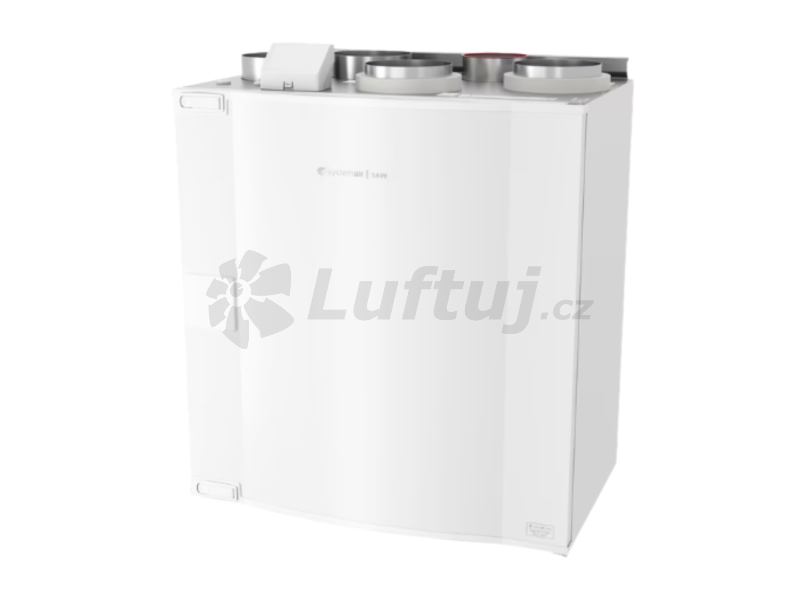

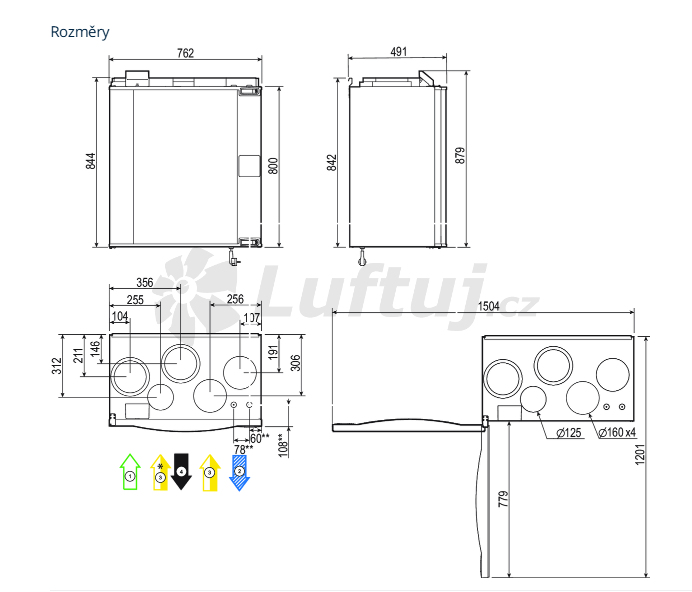

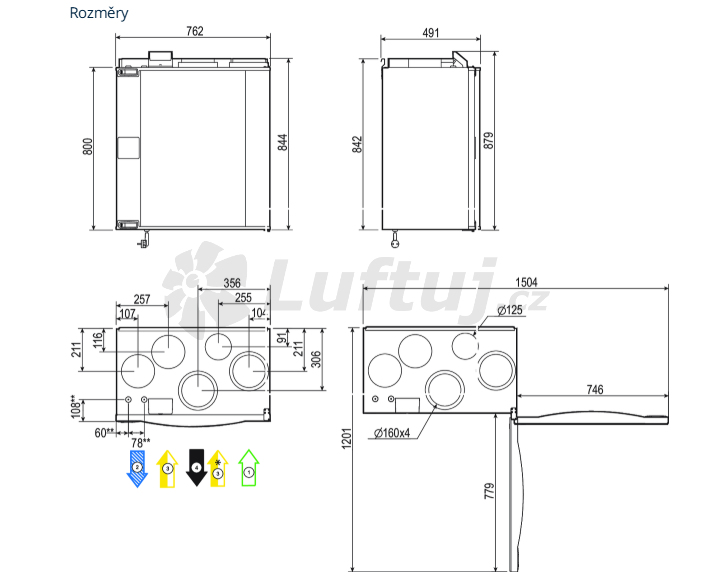

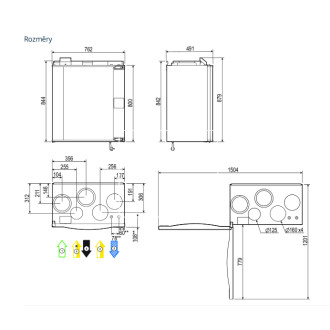

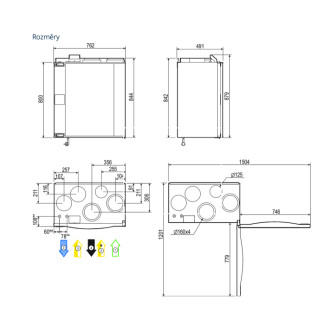

V OBJEDNÁVKE DO POZNÁMKY ZVOĽTE VARIANTU PREVEDENIE: ĽAVÁ, či PRAVÁ

• rotačný rekuperátor s vysokou celoročnou účinnosťou
•  plynulé riadenie rotačného rekuperátora pomocou EC motora
• funkcia riadeného prenosu vlhkosti z odvodu do prívodu vzduchu
• inteligentný riadiaci systém SAVE Control
• lokálne ovládače SAVE TOUCH alebo SAVE LIGHT
• modul SAVE CONNECT pre vzdialený prístup
• ovládanie cez internet Systemair Cloud alebo Smartphone
• prepojenie s BMS cez Modbus RS485, Modbus TPC/IP
• konfigurovateľné vstupy pre vzdialené ovládanie
• vstavaný elektrický ohrievač s výkonom 1,67 kW

Popis

Rekuperačná jednotka SAVE VTR 350/B je vďaka svojej konštrukcii a parametrom určená na vetranie nielen rezidenčných objektov, ale aj na vetranie komerčných priestorov a školských tried s podlahovou plochou až do cca 300 m² (odporúčanie Systemair). Nízke vnútorné tlakové straty znižujú spotrebu elektrickej energie na minimum, čo potvrdzujú nízke hodnoty SFP (kW/m3*s) faktora jednotky. Vzhľadom na vertikálnu orientáciu hrdiel je jednotka SAVE VTR 350/B určená pre nástennú montáž. Jednotka je vybavená piatym hrdlom pre pripojenie digestora.

Konštrukcia

Dvojitý plášť jednotky je vyrobený z pozinkovaného oceľového plechu a je vyplnený 30 mm vrstvou tepelnej a protihlukovej izolácie z minerálnej vlny. Jednotka sa vyrába v ľavom (L) aj pravom (R) prevedení, je vybavená panelovými filtrami pre prívod ePM1 60% a odvod ePM10 50%, účinnými ventilátormi s EC motormi, rotačným regeneračným výmenníkom a elektrickým ohrievačom ELB s výkonom 1,67 kW (ten je možné vymeniť za . Rotačný výmenník s dvojitým kefovitým tesnením (obmedzenie prestupu odvodného vzduchu do prívodu) je poháňaný EC motorom s minimálnym príkonom. Jednotku je možné doplniť vodným ohrievačom VBC, vodným chladičom CWK alebo priamym výparníkom DXRE, ktoré sa inštalujú do potrubnej trasy (voliteľné príslušenstvo). Externá svorkovnica CB uľahčuje prepojenie externého príslušenstva jednotky vďaka vstupom a výstupom vrátane rozhrania RS485 pre ModBus RTU. Je možné do nej zapojiť cez kábel (4P4C s RJ10) aj ovládač, ktorý nie je súčasťou dodávky. Pripojenie jednotky k elektrickej sieti je cez štandardnú jednofázovú zásuvku 230/50Hz. Súčasťou dodávky je elektrický kábel s dĺžkou 1m.

Riadiaci systém SAVE Control

Jednotka je vybavená inteligentným vstavaným riadiacim systémom SAVE Control, ktorý umožňuje variabilne zvoliť ovládanie:

SAVE LIGHT - jednoduchý ovládač pre základné riadenie (stupne otáčok, indikácia alarmu a výmeny filtrov)

SAVE TOUCH - dotykový ovládač je koncipovaný ako Smartphone a ponúka plne konfigurovať a ovládať jednotku

SAVE CONNECT 2.0 -  modul pre lokálne alebo vzdialené riadenie cez aplikáciu SAVE CONNECT (pre iOS aj Android) je novo súčasťou dodávky jednotky

Prietoky vzduchu v jednotlivých stupňoch otáčok (maximálne, vysoké, normálne, nízke, minimálne), sa pre prívodný a odvodný ventilátor nastavujú samostatne a možno tak docieliť požadovaný pretlak, podtlak alebo rovnotlak. Jednotlivé funkcie a režimy vždy využívajú niektorý z týchto stupňov. Vstavaný snímač vlhkosti spoločne s riadením otáčok ventilátorov alebo rotačného regeneračného výmenníka môže zaisťovať znižovanie vlhkosti vo vetranom priestore resp. ovplyvňovať účinnosť prenosu vlhkosti.

Pre jednu jednotku je možné použiť až 10 vyššie uvedených ovládačov, ktoré je možné aj rôzne kombinovať.

Okrem toho externá svorkovnica CB obsahuje aj konfigurovateľné vstupy, ktoré možnosti ovládania ešte rozširujú. Pre nadradené riadenie BMS môže byť použitý komunikačný protokol Modbus RS485 (štandard) alebo ModBus TCP/IP (s modulom SAVE CONNECT).

Možnosti ovládania sa vďaka novému riadiacemu systému SAVE Control a vstavanému vlhkostnému čidlu na strane odvodu vzduchu značne rozšírili. Prietoky vzduchu v jednotlivých stupňoch otáčok sa pre prívodný a odvodný ventilátor nastavujú samostatne a možno tak docieliť požadovaný pretlak, podtlak alebo rovnotlak. Nastavuje sa celkom 5 stupňov otáčok (maximálne, vysoké, normálne, nízke, minimálne), pričom jednotlivé funkcie a režimy vždy využívajú niektoré z nich.

Ekodesign

Rad jednotiek SAVE je z hľadiska Ekodesignu zaradený do kategórie RVU (rezidenčné vetracie jednotky), ktoré sa delia do jednotlivých energetických tried podľa tzv. hodnoty SEC (špecifická energetická spotreba). VZT jednotka SAVE VTR 350 je vďaka už zabudovanému čidlu vlhkosti zaradená do energetickej triedy A.

Certifikáty

Jednotka SAVE VTR 350/B získala certifikát Eurovent. Testovanie bolo vykonané podľa európskej normy EN13141-7:2010. Jednotky SAVE VTR 350/B sú zapísané na zozname výrobkov a technológií (SVT) schválených pre program Nová zelená úsporám a to pod kódom SVT37233. Jednotka je držiteľom aj cerifikátu Passive House Institute (PHI), ktorý okrem iného deklaruje vnútornú i vonkajšiu tesnosť komponentov jednotky a plášťa.

Jednotka je držiteľom aj cerifikátu Passive House Institute (PHI), ktorý okrem iného deklaruje vnútornú i vonkajšiu tesnosť komponentov jednotky a plášťa.

Nižšie je stručný popis vybraných funkcií riadiaceho systému SAVE control a ich využitie:

MANUAL – v manuálnom režime je možné nastaviť prietok vzduchu v troch stupňoch (vysoké, normálne, nízke). Jednotku je možné aj úplne vypnúť, ak je táto možnosť nastavená v servisnom menu.

AUTO – v automatickom režime môže jednotka pracovať podľa týždenného programu, tzv. na požiadavku podľa čidiel CO2 alebo vlhkosti alebo pomocou externého signálu od BMS.

Týždenný program – program umožňuje pre zvolené dni v týždni nastaviť dve časové periódy počas dňa. Nastavenie prietoku vzduchu (stupeň otáčok / podľa požiadavky) a teploty (odchýlka 0-10 ° C) sa vykonáva samostatne pre obdobie, kedy je perióda aktívna a kedy neaktívna.

Riadenie podľa vlhkosti/ CO2 – jednotka sa snaží zaistiť požadovanú kvalitu vnútorného vzduchu, napr. max. hodnotu CO2 alebo vlhkosti, pomocou regulácie množstva vzduchu. Otáčky ventilátorov sú riadené 0-10V podľa signálu od požadovaných čidiel. Pre meranie hodnoty vlhkosti je možné použiť vstavané alebo externé čidlo. Požadovaná vlhkosť sa nastavuje pre letnú aj zimnú prevádzku. Pre meranie CO2 je možné použiť externé čidlá. Pre zaistenie správnej funkcie sa musia použiť čidlá zo sortimentu Systemair.

Riadený prenos vlhkosti - vďaka vstavanému vlhkostnému snímaču na strane odvodného vzduchu a plynulo riadenému rotačnému rekuperátoru dokáže systém SAVE control regulovať nielen teplotnú účinnosť výmenníka, ale aj účinnosť prenosu vlhkosti. Účinnosť prenosu vlhkosti rapídne klesá už pri nepatrnom znížení otáčok rotačného výmenníka (teplotná účinnosť je stále vysoká). Systém SAVE control je tak schopný privádzať do priestoru vzduch požadovaných parametrov. Táto funkcia je vhodná predovšetkým na odvod nežiaducej vysokej vlhkosti napr. z telocviční alebo novostavieb. Problém vysokej vlhkosti pri novostavbách (kvôli „mokrým“ procesom vo výstavbe) riešia ich obyvatelia v prvom roku užívania nehnuteľnosti, avšak spravidla po dvoch rokoch je vo väčšine obytných budov problém opačný. Nízka rovnako ako vysoká vlhkosť môže pôsobiť negatívne na ľudské zdravie. Vyššie popísaná funkcia spolu s vlastnosťou rotačného rekuperátora prenášať vlhkosť môže načrtnutý problém vyriešiť.

Riadenie teploty – reguláciu teploty je možné zvoliť podľa teploty prívodu vzduchu, podľa teploty v miestnosti alebo podľa teploty odvodu vzduchu.

Voľné chladenie - funkcia voľného chladenia využíva v letnom období chladný vonkajší vzduch na vychladenie vnútorných priestorov počas noci. Vďaka tomu ďalší deň odďaľuje naakumulovaný chlad vyhriatia interiéru a znižuje tak náklady na jeho vychladenie.

Rekuperácia chladu - funkcia sa po jej nastavení v ovládači aktivuje automaticky v prípade, že teplota odvádzaného vzduchu je nižšia ako teplota vonkajšieho vzduchu. Tým sa dosiahne predchladenie privádzaného vzduchu a znížia sa tak náklady na prípadné vychladenie vnútorného priestoru.

Kompenzácia prietoku vzduchu podľa vonkajšej teploty - po aktivácii tejto funkcie dôjde pri extrémne nízkej vonkajšej teplote k zníženiu prietoku vzduchu, čo vedie k úsporám energie na dohriatí vzduchu.

CAV/VAV riadenie - sada CAV/VAV rozširuje možnosti riadenia prietoku vzduchu jednotky. Jednotka je v režime CAV schopná udržiavať konštantný prietok vzduchu, čo je vhodné pri napojení viacerých jednotiek na jedno nasávacie potrubie v bytovom dome. Režim VAV je určený pre prípad, keď sú jednotlivé potrubné vetvy uzatvárané alebo v súčinnosti s regulátormi variabilného prietoku vzduchu OPTIMA.

ECO – ekonomický režim je proaktívna funkcia šetriaca náklady na dohriatie prívodného vzduchu. Pri aktivácii tejto funkcie sa nastavuje prípustná odchýlka (0-10°C), ktorá obmedzuje spínanie dohrevu v prípade, keď nie je zadaná teplota dosiahnutá vďaka rekuperácii. ECO režim v sebe zahŕňa aj funkciu tzv. ”voľného vykurovania”. Pokiaľ je vonkajšia teplota vzduchu počas noci príliš nízka a vzduch musí byť počas noci dohrievaný dokonca aj na dosiahnutie zníženej teploty (nastavená teplota znížená o prípustnú odchýlku), systém si túto informáciu ”zapamätá” a aktivuje funkciu ”voľného vykurovania”. Do vnútorného priestoru je nasledujúci deň privádzaný vzduch s vyššou teplotou (len využitím rekuperácie) a akumulované teplo v interiéri je využité počas ďalšej chladnej noci, aby sa čo najviac obmedzilo použitie ohrievača jednotky. Zníženú hodnotu teploty prívodného vzduchu reflektujú aj režimy NÁVŠTEVA, MIMO DOMOV a DOVOLENKA.

Ďalšie funkcie – ostatné funkcie resp. režimy vetrania ako DOVOLENKA, MIMO DOMOV, DIGESTOR, PREVETRANIE, NÁVŠTEVA alebo VYSÁVAČ sa aktivujú po zopnutí na ovládači SAVE Touch (prípadne zopnutím digitálneho kontaktu). Po aktivácii sa jednotka prepne do vopred nastaveného prevádzkového režimu s daným prietokom vzduchu a teplotou.
