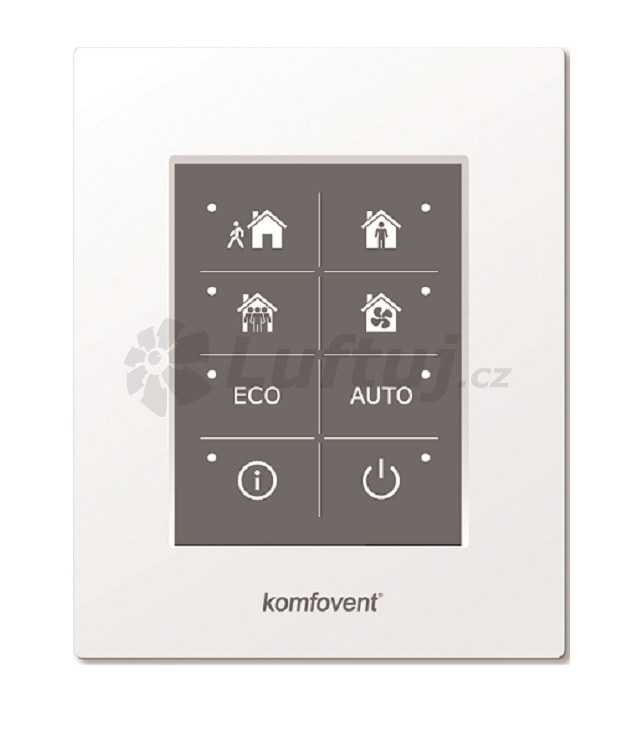

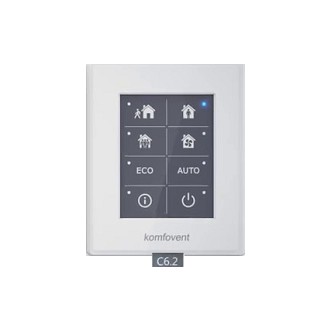

Ovládací panel C6.2 k jednotkám DOMEKT R a CF

Ovládací panel s riadiacim systémom C6 pre jednotky radu DOMEKT .

!!! Informácie od dodávateľa 16/02/2022: OVLÁDAČE C6.2 SÚ Z DÔVODU NEDOSTATKU KOMPONENTOV POZASTAVENÉ !!!

Vlastnosti ovládacieho panela C6.2:

- Moderný ovládací panel s dotykovými tlačidlami
- Prednastavené parametre z výroby, prevádzkové režimy
- Inteligentné a jednoduché ovládanie

Nastavenie parametrov pomocou smartfónu alebo webového prehliadača:

- Regulácia podľa teploty privádzaného, odvádzaného vzduchu alebo teploty v miestnosti
- Regulácia podľa "vyváženej" teploty
- Režim regulácie prietoku: CAV konštantný prietok, VAV premenlivý prietok a DCV signálom 0-10V
- Týždenný časový program
- Režim dovolenka
- Regulácia vodného výmenníka ohrievač / chladič
- Regulácia DX výmenníka
- Regulácia pomocou snímačov kvality vzduchu
- Prevádzka jednotky podľa požiadavky
- Rekuperácia chladu
- Voľné chladenie
- Regulácia vetrania externým kontaktom
- Zobrazenie znečistenia filtra

Ako pre začiatočníkov, tak pre pokročilých užívateľov

Užívateľsky prívetivé rozhranie uľahčuje ovládanie jednotky. Hlavným zámerom pri vývoji systému regulácie C6 bola optimálna funkčnosť VZT jednotky bez nutnosti opakovaných zásahov používateľa. Pre každodenné potreby používateľa sú optimalizované rôzne režimy vetrania. Automatické riadenie kvality vzduchu volí najvhodnejší režim a zaisťuje v priestore komfortné podmienky.

Pokročilí používatelia môžu ovládať prevádzku VZT jednotky podľa svojich potrieb, k dispozícii mnoho možností nastavenia a ovládania:

• Ovládanie prietoku vzduchu: CAV (konštantný prietok vzduchu), VAV (premenný prietok vzduchu), DCV (priamo riadený prietok vzduchu).

• Intenzita vetrania podľa kvality vzduchu, CO2, vlhkosti.

Prevádzkové režimy:

• 8 prednastavených režimov.

• Inteligentné algoritmy úspory energie.

• Automatické ovládanie kvality vzduchu pomocou voliteľného čidla.

• Rozsiahly týždenný program.

Aplikácia "Komfovent Control":

Nová aplikácia pre chytré telefóny umožňujúce pripojenie cez cloud je určená pre všetky VZT jednotky so systémom regulácie KOMFOVENT C6. Aplikácia plne zrkadlí ovládací panel a umožňuje ovládanie a monitoring jednotky odkiaľkoľvek. Aplikácia je na stiahnutie v Google Play a App Store.

Možnosti ovládania:

• Možnosť výberu z dvoch ovládacích panelov.

• Ovládanie prostredníctvom webového prehliadača/chytrého telefónu.

• Možnosť ovládania pomocou systémov BMS (Modbus, BACnet).

Počítadlá energie:

• Indikátor spotreby energie v reálnom čase.

• Možnosť ovládania prevádzkových nákladov vzduchotechnickej jednotky.

• Počítadlo rekuperácie tepla.

MÚDRE OVLÁDACIE FUNKCIE:

Ovládanie teploty privádzaného vzduchu

Jednotka privádza vzduch o teplote nastavenej užívateľom

Ovládanie teploty odvádzaného vzduchu

Jednotka automaticky privádza vzduch o takej teplote, ktorá zaisťuje udržiavanie nastavenej teploty odvádzaného vzduchu

Ovládanie teploty vzduchu v miestnosti

Jednotka zaisťuje užívateľom nastavenú teplotu miestnosti pomocou čidla teploty osadeného v ovládacom paneli

Ovládanie teploty - bilancia

VZT jednotka automaticky prepína medzi ovládaním teploty privádzaného a ovládaním teploty odvádzaného vzduchu, tak aby udržala požadovanú teplotu nastavenú užívateľom.

Ovládanie konštantného prietoku vzduchu (CAV)

Jednotka privádza alebo odvádza konštantné množstvo vzduchu nastavené užívateľom bez ohľadu na zmeny tlaku v potrubnom systéme.

Ovládanie premenného prietoku vzduchu (VAV)

Jednotka privádza a odvádza množstvo vzduchu na základe zmeny tlaku v potrubnom systéme (uzatváranie klapiek atď.)

Priamo riadený prietok vzduchu (DCV)

Prietok vzduchu je riadený priamo signálom 0-10 V z externej riadiacej jednotky

Ovládanie externého vodného ohrievača

Ohrev/chladenie vzduchu cez dodatočne inštalovaný potrubný ohrievač alebo chladič môže užívateľ aktivovať na ovládacom paneli

Ovládanie externej jednotky s priamym chladením (DX)

Riadenie externej kondenzačnej jednotky s priamym chladením (DX) signálom 0-10 V môže užívateľ aktivovať na ovládacom paneli.

Týždenné programovanie prevádzky

Je možné zvoliť jeden zo štyroch predvolených týždenných programov prevádzky. V prípade potreby je možné programy upraviť.

Plánovanie dovolenky

Užívateľ má možnosť nastaviť dobu, kedy bude na dovolenke. Jednotka nemusí byť po väčšinu tejto doby v prevádzke, príležitostne priestory prevetrá podľa zadaných požiadaviek.

Ovládanie kvality vzduchu

Po pripojení externého čidla kvality vzduchu alebo vlhkosti je úroveň ventilácie automaticky závislá na nameraných hodnotách. Tento spôsob ovládania prináša optimálnu klímu pri minimálnych prevádzkových nákladoch.

Prevádzka na vyžiadanie

VZT jednotka sa spustí v prípade, že kvalita vzduchu v priestoroch prekročí nastavené parametre. Odporúčame montáž dodatočného externého čidla.

Rekuperácia chladu

Počas letného obdobia sa chlad z odvádzaného vzduchu vracia späť do vetraného priestoru.

Funkcia udržiavania teploty

Táto automatická funkcia sa snaží udržať optimálne teplotné podmienky v priestore znižovaním intenzity vetrania. Táto funkcia zamedzuje nadmernému ochladzovaniu alebo prehrievaniu vetraných priestorov.

Voľné chladenie

Pokiaľ teplota vzduchu v miestnosti prekročí nastavenú hodnotu a vonkajšia teplota je nižšia ako teplota v miestnosti, je rekuperácia tepla spolu s kúrením/chladením automaticky zablokovaná a voľné chladenie je vykonávané výhradne pomocou ventilátorov.

Ovládanie vetrania pomocou externých kontaktov

Prietok vzduchu môže byť riadený pomocou troch externých kontaktov, z ktorých každý môže priradené vlastné hodnoty prietoku vzduchu a teploty.

Ovládanie cez internet

Ak je jednotka pripojená k počítačovej sieti alebo internetu, môže používateľ ovládať zariadenie cez užívateľsky prívetivé webové rozhranie pomocou

počítače, smartfónu alebo iného mobilného zariadenia.

Ovládanie cez chytrý telefón

Mobilná aplikácia „Komfovent Control“ má rovnaké užívateľské rozhranie ako ovládací panel, užívateľ tak môže odvetrávanie riadiť odkiaľkoľvek.

BEZPEČNOSTNÉ FUNKCIE:

Ukazovateľ zanesenia filtrov

Zanesenie filtrov sa meria podľa doby a intenzity prevádzky jednotky. Pokiaľ je nutné vymeniť vzduchové filtre, užívateľ je informovaný alarmom.

Ovládanie zmiešavacieho uzla vodného ohrievača/chladiča

Pre jednotky s dodatočnými externými vodnými ohrievačmi/chladičmi je k dispozícii funkcia ovládania cirkulačného čerpadla a zmiešavacieho ventilu.

Funkcia čistenia rotora

Pokiaľ nie je rotačný tepelný výmenník v prevádzke, môže dochádzať k jeho znečisteniu. Jednotka je z tohto dôvodu pravidelne spúšťaná.

Ochrana tepelného výmenníka pred zamrznutím

Jednotky s protiprúdovým tepelným výmenníkom majú nainštalovaný elektrický predohrev automaticky ovládaný podľa vonkajšej teploty. Vďaka tomuto systému môžu byť vetracie jednotky v prevádzke aj pri nízkych vonkajších teplotách.

Indikácia poruchy tepelného výmenníka

V jednotkách s rotačným tepelným výmenníkom sleduje systém regulácie tepelnú účinnosť. V prípade, že táto účinnosť nezodpovedá zadaným parametrom, informuje užívateľa zobrazením príslušného alarmu.

Ochrana vodného ohrievača pred zamrznutím

Snímač teploty vratnej vody zaisťuje ochranu pred zamrznutím dodatočne inštalovaného vodného ohrievača aj v prípade, že je jednotka vypnutá.

Ochrana elektrického ohrievača pred prehriatím

Pokiaľ hrozí prehriatie, ohrievač sa automaticky vypne. Pokiaľ dôjde k vypnutiu jednotky s aktívnym el. ohrievačom, ventilátory zostávajú v prevádzke po dobu potrebnú na vychladenie ohrievača.

Indikácia nízkeho prietoku vzduchu

V prípade, jednotka nedosiahne nastavený prietok vzduchu počas určitého časového úseku, je automaticky vypnutá a je zobrazený alarm.

Núdzové vypnutie v prípade požiaru

Na pripojenie jednotky k požiarnemu systému budovy je k dispozícii externý požiarny alarm. Jednotka disponuje vlastným interným požiarnym alarmom sledujúcim zvyšovanie teploty vo vnútri vzduchotechnickej jednotky alebo v potrubnom systéme.

Núdzové vypnutie v prípade poklesu teploty pod nastavenú hodnotu

Ak teplota privádzaného vzduchu prekročí nastavený limit, prevádzka jednotky sa zastaví. Užívateľ je informovaný alarmom.

Inteligentná vlastná diagnostika

Funkcia samočinnej kontroly riadiacej jednotky a súčastí vzduchotechnickej jednotky. Po zistení poruchy systém regulácie vypne jednotku a na poruchu upozorní príslušným alarmom.

Funkcia odvlhčovania

Pokiaľ relatívna vlhkosť v priestore stúpne nad požadovanú hodnotu, VZT jednotka zvýši intenzitu vetrania po dobu nevyhnutne potrebnú na zníženie vlhkosti na zadanú hodnotu. Vyššiu efektivitu tejto funkcie je možné dosiahnuť použitím priameho výparníka do potrubia. Odporúčame montáž snímača vlhkosti do potrubia.
