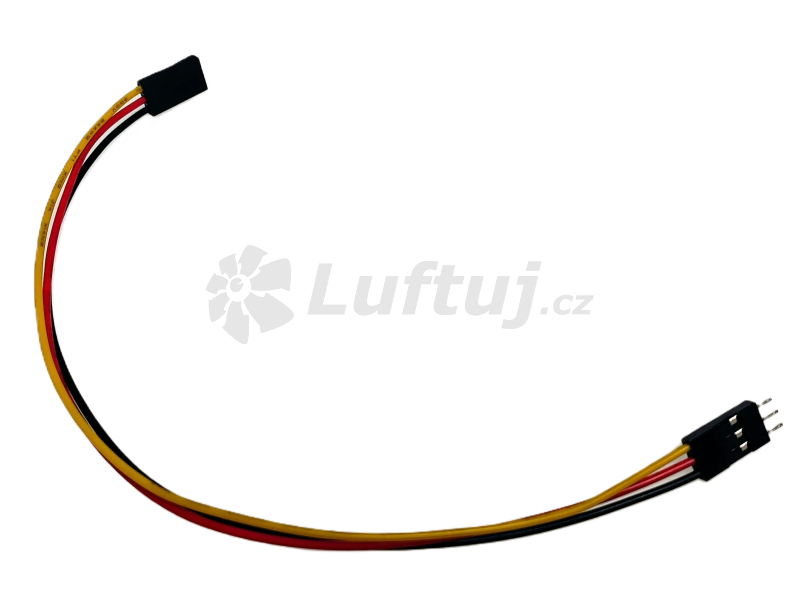

LUFTooL Wire predlžovací vodič - 600 mm

Modul klapky s automatickým ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje automatické riadenie a spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky a osou klapky (PETG). Na tele modulu je namontovaný skalibrovaný servopohon do polohy otvorené. Návod. Oproti vyobrazeniu balenia neobsahuje modrý kryt. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Charakteristika servopohonu Prevádzkové napätie: 3 V ~ 6 V Rýchlosť: 0.12 sec/60(4.8 V ), 0.09 sec/60(6 V) Krútiaci moment: 1,8 kg.cm (4.8 V); 2.2 kg.cm (6.0 V) Prevádzková teplota: 10-50 °C Materiál ozubenia: kov Riadenie modulu klapky Na ovládanie modulu klapky je možné zakúpiť LUFTaTOR riadiaci modul API12 - jedná sa o softvér a riadiacu dosku, ktorá umožňuje riadiť pomocou HTTP REST API až 12 klapiek. V prípade riadenia vlastným systémom nie je poskytovaná záruka na servopohon. Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90% RH - vždy je nutné zachovať prístup k riadiacej doske a servopohonom pre prípadnú výmenu Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky a vonkajšej časti so servopohonom je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

Náhradné servopoho pre systém Distribute a modul klapky s automatickým ovládaním. Servopohon je možné ľahko vymeniť za nový. Po inštalácii nezobudnite vykonať kalibráciu.

Konektor je súčasťou systému LUFTooL Distribute, ktorý je inovatívny a modulárny. Celý systém je určený na jednoduchú reguláciu vzduchu, vďaka ktorému je možné ľubovoľne rozdeľovať prúd vzduchu v jednotlivých zónach alebo miestnostiach v rodinných domoch a menších prevádzkach. Jednotlivé prvky však možno využiť aj na ďalšie prvky ako sú stropné a stenové boxy. Konektor je napr. možné osadiť do akéhokoľvek boxu s patričným otvorom. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Konektor (PETG), dva tesniace krúžky. Balené do plastového vrecka. Montáž: Na závit konektora je možné priskrutkovať napr. na: LUFTooL modul klapky s automatickým alebo manuálnym ovládaním LUFTooL hrdla pre potrubie (75, 90 a 100 mm) Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu

Náhradné servopoho pre systém Distribute a modul klapky s automatickým ovládaním. Servopohon je možné ľahko vymeniť za nový. Po inštalácii nezobudnite vykonať kalibráciu.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach 0 osti triedy D podľa ČSN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) • plne čistiteľný, pretiahnutie kief cez klapku je možné vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS) Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: Na všetky LUFTooL Spigot označené female LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Produkty LUFTooL Trap sú navrhnuté tak, aby zhromažďovali kondenzovanú vodu na vnútornej strane potrubia ventilačných systémov. Obvykle sa inštalujú na potrubie, ktoré fúka vzduch z interiéru cez nevykurovanú časť domu. Kondenzačný kus odvádza kondenzát zo stien mimo potrubia.
