LUFTooL Spigot hrdlo pre potrubie (90 mm, male)

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Flexibilné plastové potrubie DALFLEX SB vo farbe biela/biela je určené pre rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB. Od zelenej varianty sa líšia len farbou.

Obľúbený plienok LUFTOMET® Round Box s pripojením na flexibilné potrubie 75mm alebo 90mm je vhodný pre inštalácie do stropu, stien alebo kastlíkov. Systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Rozmery: Kompatibilita: Vyústky - je plne kompatibilný s výustkami LUFTOMET® Sky, Jet i Lumen s priemerom 125 mm. Pri tejto kombinácii je zdier výustok kotvený priamo do goliera boxu LUFTOMET® Round Box nízky, bez potreby využívať hmoždinky. Potrubie-hrdlo boxu je pripravené na osadenie flexibilných plastových potrubí s vonkajším priemerom 75 mm a 90 mm, ako je napr. potrubia Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom a pod. Postup inštalácie: Hrubá stavba 1. Potrubie sa skráti na patričnú dĺžku (najlepšie pomocou LUFTooL Duct Cutter) a ukotví cca 1m od plánovanej pozície výustky. 2. Do druhej drážky potrubia sa osadí tesniaci krúžok. 3. Potrubie sa zasunie do hrdla boxu. 4. Tŕň sa zasunie do pripraveného otvoru na tele boxu, tak aby zajazdil medzi rebrá potrubia. Potrubím sa tak dá otáčať, ale nie je možné vysunúť. Tesnosť je zaručená o-krúžkom. 5. Box sa osadí viečkom 125 mm na zaistenie Po inštalácii sadrokartónu a vymaľovaní 1. Do vyrezaného otvoru sa umiestni box tak, aby sa jeho vonkajší golier opieral o hornú hranu sadrokartónu. Potrubie nesmie vyvíjať tlak na box ani sadrokartónovú dosku. 2. Do boxu sa vloží zdier dodávaný s výustkou. Golier zdere sa prikotví pomocou skrutiek cez sadrokartónovú dosku do goliera boxu. 3. Tanier výustky sa nacvakne na magnety na zdi (pri výustkach LUFTOMET® Sky, Jet i Lumen). Balenie obsahuje: Plastový box z materiálu PP-R, viečko 125mm, dva aretačné tŕne, jeden tesniaci krúžok pre potrubie Balené do plastového vrecka. Výustka vrátane zdiera/montážneho rámčeka nie je súčasťou balenia. Vyrobené v Českej republike.

Rezáky flexibilného plastového potrubia šetria materiál, čas aj nervy. Nestrácajte čas nekonečným dočisťovaním plastového potrubia. LUFTooL Duct Cutter reže potrubie medzi rebrami čisto, bez námahy a otrepov. Potrubie je potom ideálne pripravené na osadenie do ďalších tvaroviek, stropných boxov atď. Variant Hobby zaistí bezproblémový rez v rade stoviek krátenia potrubia. Rezák je vybavený britom Fiskars s dlhou životnosťou. Brity sú nemeniteľné. Rezák je určený pre potrubie DALFLEX, ostatné typy potrubia sa môžu líšiť rebrovaním. Možnosť zákazkovej výroby. Postup rezania: 1) nasuňte rezák medzi rebrá 2) krúživým pohybom so stálym tlakom v smere do stredu potrubia veďte rezák kým sa potrubie nerozdelí 3) po každom použití vařte kryt na čepeľ, aby nedošlo k zraneniu Balenie obsahuje: 1) návod 2) rezák s britom a krytom Balené vo vrecúšku.

Modul klapky s manuálnym ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje ručné riadenie-otváranie a zatváranie vzduchovodov v siedmich polohách. Spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Nastavenie prietoku: Zmena polohy klapky sa dosiahne miernym nadvihnutím madla klapky nad podložku, pootočením a spustením madla späť do jednej zo siedmich pripravených pozícií. Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky, osou klapky (PETG) a madlom na zmenu polohy. Návod. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu do jednotlivých potrubí 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90 % RH Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

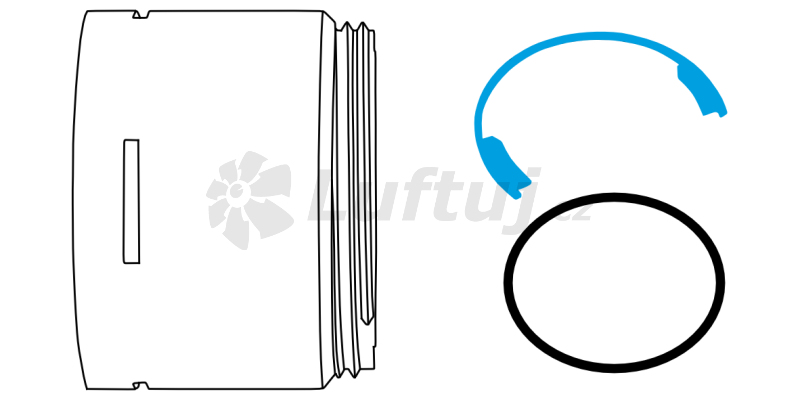

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS), tesniaci a aretačný krúžok (PETG). Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Hrdlo pre potrubie SPIRO s priemerom 100 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (PETG), tesniaci krúžok tvaru T. Balené do plastového vrecka. Rozmery: Hrdlo je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu Montáž Naskrutkujte na patričný modul. Potom nasuňte potrubie cez tesnenie a zaistite samorezným vrutom.

Náhradné servopoho pre systém Distribute a modul klapky s automatickým ovládaním. Servopohon je možné ľahko vymeniť za nový. Po inštalácii nezobudnite vykonať kalibráciu.

Konektor je súčasťou systému LUFTooL Distribute, ktorý je inovatívny a modulárny. Celý systém je určený na jednoduchú reguláciu vzduchu, vďaka ktorému je možné ľubovoľne rozdeľovať prúd vzduchu v jednotlivých zónach alebo miestnostiach v rodinných domoch a menších prevádzkach. Jednotlivé prvky však možno využiť aj na ďalšie prvky ako sú stropné a stenové boxy. Konektor je napr. možné osadiť do akéhokoľvek boxu s patričným otvorom. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Konektor (PETG), dva tesniace krúžky. Balené do plastového vrecka. Montáž: Na závit konektora je možné priskrutkovať napr. na: LUFTooL modul klapky s automatickým alebo manuálnym ovládaním LUFTooL hrdla pre potrubie (75, 90 a 100 mm) Príklady inštalácie Osadenie cez konektor alebo modul klapky k distribučnému boxu

Produkty LUFTooL Trap sú navrhnuté tak, aby zhromažďovali kondenzovanú vodu na vnútornej strane potrubia ventilačných systémov. Obvykle sa inštalujú na potrubie, ktoré fúka vzduch z interiéru cez nevykurovanú časť domu. Kondenzačný kus odvádza kondenzát zo stien mimo potrubia.

Keď musí prejsť vyfukovaný vzduch nevykurovanou zónou, je potrebné zaistiť, aby v potrubí vznikalo len minimum kondenzátu a ďalej potom neplesnivelo a do rekuperačnej jednotky nevtekala voda. S tým skvele pomôžu kondenzačné kusy LUFTooL Trap. Kombinácia s potrubím z izolantov EPE alebo EPS je vďaka minimálnym tepelným mostom ideálna. Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia (EPE alebo EPS). V prevedení EPE aj EPS ho ponúkame pre vzduchotechnické potrubie s vnútorným priemerom vo veľkostiach od 125 do 200 mm. Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica pre odvod kondenzátu d16, ktorá sa iba nasunie na odkvapové kolienko. Kondenzačný kus LUFTooL Trap je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí v zimnom období pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG apod.!!! iba s potrubím podľa označenia - kompatibilný s hadicou na odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Montáž: Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte cez zavodnený sifón na kanalizáciu (pozor na zamŕzanie). Balenie obsahuje: 1) kondenzačný kus Balené voľne do krabice.
