LUFTooL Inštalačná sada IS

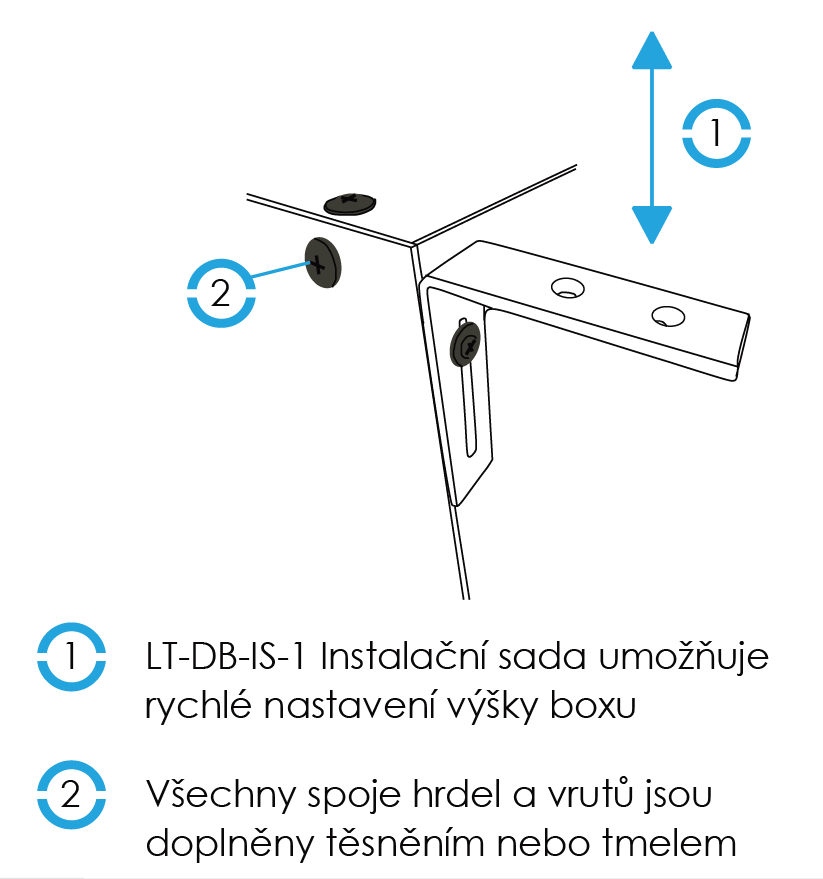

Súprava na jednoduchú montáž rozdeľovacích boxov. Súprava je určená na montáž jedného boxu. Obsah sady: - 1ks Priečnik / nosník - 2m - 4ks Upínacia zostava pre nosník a záves - 4ks Vrut pre noník - 4ks Hmoždinky 10 mm - 4ks Podložky

Záves ZL je jednoduchý typ závesu vhodný napr. pre ATYP pozinkované rozdeľovacie boxy. Upevňuje sa na hranu boxu nitovaním alebo pomocou samovrtných skrutiek.

Ticho je štandard. LUFTooL je riešenie. Akustická izolačná sada je špeciálne navrhnutá pre Distribučné Boxy LUFTooL rady SR 13XX (box s konektormi v jednej výškovej úrovni). Presné výrezy z akustickej peny zaisťujú maximálnu účinnosť a jednoduchú aplikáciu. Kľúčové benefity Použitím laserom vyrezanej akustickej izolácie dosiahnete: Zníženie hluku z jednotky: Minimalizuje sa hluk prúdiaci od rekuperačnej vetracej jednotky alebo ventilátorov do celého rozvodného systému. Eliminácia presluchov: Výrazne sa znižuje šírenie zvuku medzi jednotlivými miestnosťami, ku ktorým vedú vzduchovody. Potlačenie hluku do okolia: Izolácia účinne tlmí šírenie prevádzkového hluku z Distribute Boxu do jeho bezprostredného okolia. V balíčku obdržíte niekoľko dielov, podľa vybraného variantu, ktorý si do boxu vlepíte sami alebo môžete využiť príplatkový parameter - Inštalácia hlukovej izolácie od odborníka. V prípade tejto voľby Vám zakúpený box príde aj so starostlivo vylepenou izoláciou. Steny LUFTooL Distribute Boxu, ktoré možno polepiť: (sada obsahuje vždy výrezy pre všetky vnútorné steny boxu okrem tých, kde je umiestnený jeden alebo viac konektorov) Názov setu Horná stena US Dolná stena DS Dlhá stena LS Krátka stena SS LT-DB-SR-13-A 1 1 1 1 1 LT-DB-SR-13-C 1 1 1 2 Kódovanie Kompatibilita Distribute boxov so setami hlukovej izolácie: Názov setu LT-DB-SR-XXX- LT-DB-SR-13-A 1301 1302 1303 1307 LT-DB-SR-53 LT-DB-SR-13-C 1309 *XXX= 160 alebo 125 mm Technické vlastnosti materiálu: Akustická pena je z jednej strany opatrená samolepiacou vrstvou az druhej povrchovým polyuretánovým poťahom odolným proti pretrhnutiu. Tento povrch zlepšuje pohlcovanie zvuku predovšetkým v stredných a vysokých frekvenciách. Materiál odoláva degradácii a rozpadu peny vo vlhkom a horúcom prostredí. Samotný materiál hlukovej izolácie, je pružná akustická pena so zníženou horľavosťou. Akustická pena ponúka alternatívu k výrobkom z minerálnych vlákien, ktoré majú tendenciu uvoľňovať vlákna počas aplikácie. Sklon vláknitých výrobkov strácať hrúbku v priebehu času znamená, že sa zníži aj ich absorpčné vlastnosti. Akustická pena toto nebezpečenstvo eliminuje a ponúka bezpečnejšiu alternatívu pre pohlcovanie hluku. Hrúbka 6 mm Hustota 28 kg/m3 Tepelná vodivosť 0,033 (W/mK) Prevádzková teplota -40 až +90 °C Materiál: Odolný povrch odolný proti prepichnutiu odpudzuje znečistenie prachom. Neuvoľňuje dráždivé vlákna. Odolný proti hydrolýze (degradácii/rozpadu peny). Pri výrobe nevznikajú látky poškodzujúce ozónovú vrstvu; neobsahuje formaldehyd a fenolové živice. Povrch s nízkou šíriteľnosťou plameňa. Samozhášavý po odstránení plameňa. Rýchla a jednoduchá inštalácia aj na horšie dostupných miestach. Samolepiaca strana pre jednoduchú inštaláciu. Pre utesnenie spojov a hrán peny je k dispozícii samolepiaca páska (nie je súčasťou balenia) Inštalácia DIY inštalácia (svojpomocne): 1. Otvorte servisné veko boxu (označené samolepkou) pomocou krížového skrutkovača. 2. Postupne odstráňte kryciu fóliu zo samolepiacej strany peny a lepte na určené miesta. 3. Odporúčame lepiť pomaly, od kratších stien k dlhším. Pri stene s hlavným otvorom postupovať od tohto otvoru. 4. Izoláciu lepte tesne pozdĺž kostry boxu. 5. Prípadné spoje a hrany odporúčame pre dokonalú tesnosť prelepiť samolepiacou páskou (nie je súčasťou balenia). 6. Tvar výrezov je možné v prípade potreby doupraviť ostrým nožom alebo kvalitnými nožnicami. Inštalácia odborníkom (príplatkový parameter): V prípade voľby tohto príplatkového parametra Vám bude zakúpený Distribute Box dodaný už so starostlivo a profesionálne aplikovanou izoláciou. Balenie obsahuje: Výrezy z akustickej peny (množstvo a typ viď tabuľka). Balené do papierového vrecka alebo nainštalované priamo do boxu (príplatkový variant).

Hrdlo pre flexibilné potrubie s vonkajším priemerom 90 mm je univerzálny modulárny prvok zo série LUFTooL Distribute. Tú tvoria komponenty, ktoré je možné rýchlo a tesne zoskrutkovať do rôznych celkov. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach 0 osti triedy D podľa ČSN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) • plne čistiteľný, pretiahnutie kief cez klapku je možné vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela hrdla (ABS) Balené do plastového vrecka. Hrdlo je možné z jednej strany priskrutkovať napr. na: Na všetky LUFTooL Spigot označené female LUFTooL modul klapky s automatickým alebo manuálnym ovládaním Príklady inštalácie Montáž Naskrutkujte na patričný modul. Potom navlečte tesnenie na potrubie, zasuňte ho do hrdla a zaaretujte pomocou modrého aretačného krúžku.

Náhradné servopoho pre systém Distribute a modul klapky s automatickým ovládaním. Servopohon je možné ľahko vymeniť za nový. Po inštalácii nezobudnite vykonať kalibráciu.

Náhradný poistný krúžok modrý.

Modul klapky s manuálnym ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje ručné riadenie-otváranie a zatváranie vzduchovodov v siedmich polohách. Spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Nastavenie prietoku: Zmena polohy klapky sa dosiahne miernym nadvihnutím madla klapky nad podložku, pootočením a spustením madla späť do jednej zo siedmich pripravených pozícií. Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky, osou klapky (PETG) a madlom na zmenu polohy. Návod. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu do jednotlivých potrubí 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90 % RH Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

Ticho je štandard. LUFTooL je riešenie. Akustická izolačná sada je špeciálne navrhnutá pre Distribučné Boxy LUFTooL rady SR 13XX (box s konektormi v jednej výškovej úrovni). Presné výrezy z akustickej peny zaisťujú maximálnu účinnosť a jednoduchú aplikáciu. Kľúčové benefity Použitím laserom vyrezanej akustickej izolácie dosiahnete: Zníženie hluku z jednotky: Minimalizuje sa hluk prúdiaci od rekuperačnej vetracej jednotky alebo ventilátorov do celého rozvodného systému. Eliminácia presluchov: Výrazne sa znižuje šírenie zvuku medzi jednotlivými miestnosťami, ku ktorým vedú vzduchovody. Potlačenie hluku do okolia: Izolácia účinne tlmí šírenie prevádzkového hluku z Distribute Boxu do jeho bezprostredného okolia. V balíčku obdržíte niekoľko dielov, podľa vybraného variantu, ktorý si do boxu vlepíte sami alebo môžete využiť príplatkový parameter - Inštalácia hlukovej izolácie od odborníka. V prípade tejto voľby Vám zakúpený box príde aj so starostlivo vylepenou izoláciou. Steny LUFTooL Distribute Boxu, ktoré možno polepiť: (sada obsahuje vždy výrezy pre všetky vnútorné steny boxu okrem tých, kde je umiestnený jeden alebo viac konektorov) Názov setu Horná stena US Dolná stena DS Dlhá stena LS Krátka stena SS LT-DB-SR-13-A 1 1 1 1 1 LT-DB-SR-13-C 1 1 1 2 Kódovanie Kompatibilita Distribute boxov so setami hlukovej izolácie: Názov setu LT-DB-SR-XXX- LT-DB-SR-13-A 1301 1302 1303 1307 LT-DB-SR-53 LT-DB-SR-13-C 1309 *XXX= 160 alebo 125 mm Technické vlastnosti materiálu: Akustická pena je z jednej strany opatrená samolepiacou vrstvou az druhej povrchovým polyuretánovým poťahom odolným proti pretrhnutiu. Tento povrch zlepšuje pohlcovanie zvuku predovšetkým v stredných a vysokých frekvenciách. Materiál odoláva degradácii a rozpadu peny vo vlhkom a horúcom prostredí. Samotný materiál hlukovej izolácie, je pružná akustická pena so zníženou horľavosťou. Akustická pena ponúka alternatívu k výrobkom z minerálnych vlákien, ktoré majú tendenciu uvoľňovať vlákna počas aplikácie. Sklon vláknitých výrobkov strácať hrúbku v priebehu času znamená, že sa zníži aj ich absorpčné vlastnosti. Akustická pena toto nebezpečenstvo eliminuje a ponúka bezpečnejšiu alternatívu pre pohlcovanie hluku. Hrúbka 6 mm Hustota 28 kg/m3 Tepelná vodivosť 0,033 (W/mK) Prevádzková teplota -40 až +90 °C Materiál: Odolný povrch odolný proti prepichnutiu odpudzuje znečistenie prachom. Neuvoľňuje dráždivé vlákna. Odolný proti hydrolýze (degradácii/rozpadu peny). Pri výrobe nevznikajú látky poškodzujúce ozónovú vrstvu; neobsahuje formaldehyd a fenolové živice. Povrch s nízkou šíriteľnosťou plameňa. Samozhášavý po odstránení plameňa. Rýchla a jednoduchá inštalácia aj na horšie dostupných miestach. Samolepiaca strana pre jednoduchú inštaláciu. Pre utesnenie spojov a hrán peny je k dispozícii samolepiaca páska (nie je súčasťou balenia) Inštalácia DIY inštalácia (svojpomocne): 1. Otvorte servisné veko boxu (označené samolepkou) pomocou krížového skrutkovača. 2. Postupne odstráňte kryciu fóliu zo samolepiacej strany peny a lepte na určené miesta. 3. Odporúčame lepiť pomaly, od kratších stien k dlhším. Pri stene s hlavným otvorom postupovať od tohto otvoru. 4. Izoláciu lepte tesne pozdĺž kostry boxu. 5. Prípadné spoje a hrany odporúčame pre dokonalú tesnosť prelepiť samolepiacou páskou (nie je súčasťou balenia). 6. Tvar výrezov je možné v prípade potreby doupraviť ostrým nožom alebo kvalitnými nožnicami. Inštalácia odborníkom (príplatkový parameter): V prípade voľby tohto príplatkového parametra Vám bude zakúpený Distribute Box dodaný už so starostlivo a profesionálne aplikovanou izoláciou. Balenie obsahuje: Výrezy z akustickej peny (množstvo a typ viď tabuľka). Balené do papierového vrecka alebo nainštalované priamo do boxu (príplatkový variant).

Modul klapky s automatickým ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje automatické riadenie a spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky a osou klapky (PETG). Na tele modulu je namontovaný skalibrovaný servopohon do polohy otvorené. Návod. Oproti vyobrazeniu balenia neobsahuje modrý kryt. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Charakteristika servopohonu Prevádzkové napätie: 3 V ~ 6 V Rýchlosť: 0.12 sec/60(4.8 V ), 0.09 sec/60(6 V) Krútiaci moment: 1,8 kg.cm (4.8 V); 2.2 kg.cm (6.0 V) Prevádzková teplota: 10-50 °C Materiál ozubenia: kov Riadenie modulu klapky Na ovládanie modulu klapky je možné zakúpiť LUFTaTOR riadiaci modul API12 - jedná sa o softvér a riadiacu dosku, ktorá umožňuje riadiť pomocou HTTP REST API až 12 klapiek. V prípade riadenia vlastným systémom nie je poskytovaná záruka na servopohon. Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90% RH - vždy je nutné zachovať prístup k riadiacej doske a servopohonom pre prípadnú výmenu Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky a vonkajšej časti so servopohonom je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.
