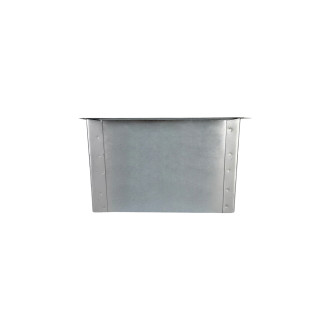

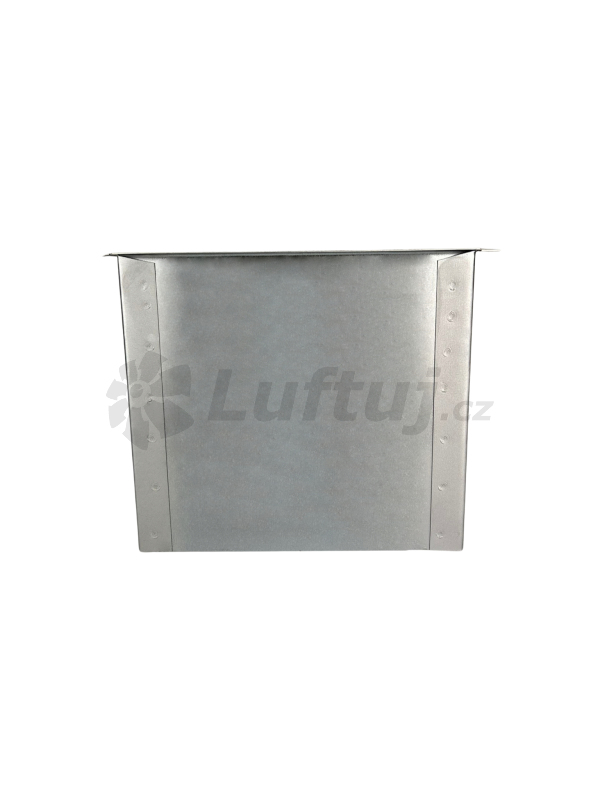

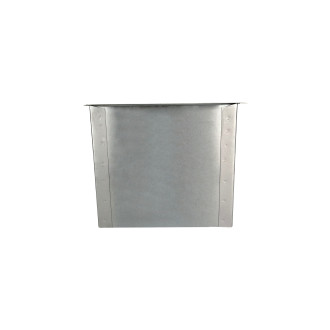

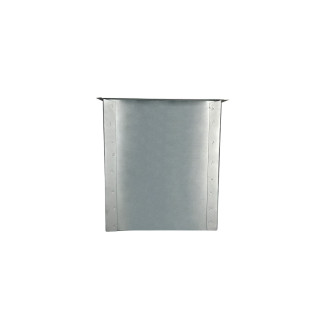

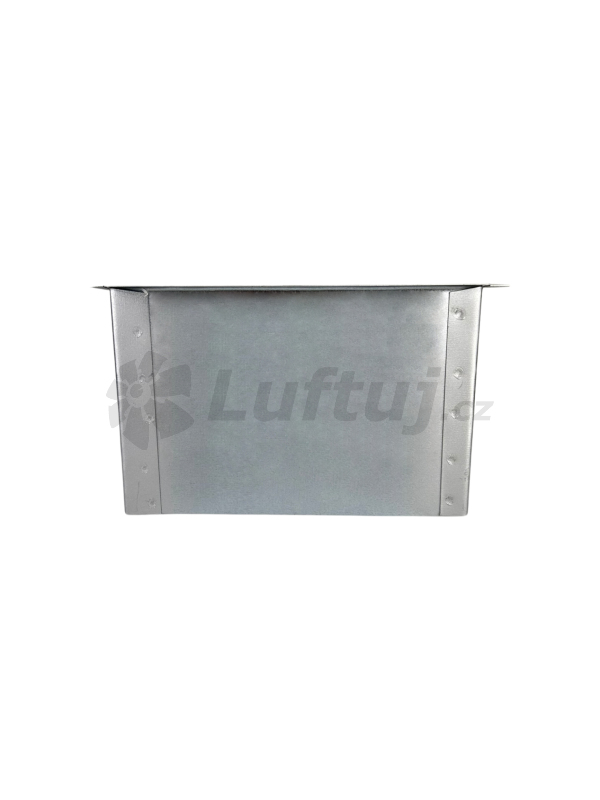

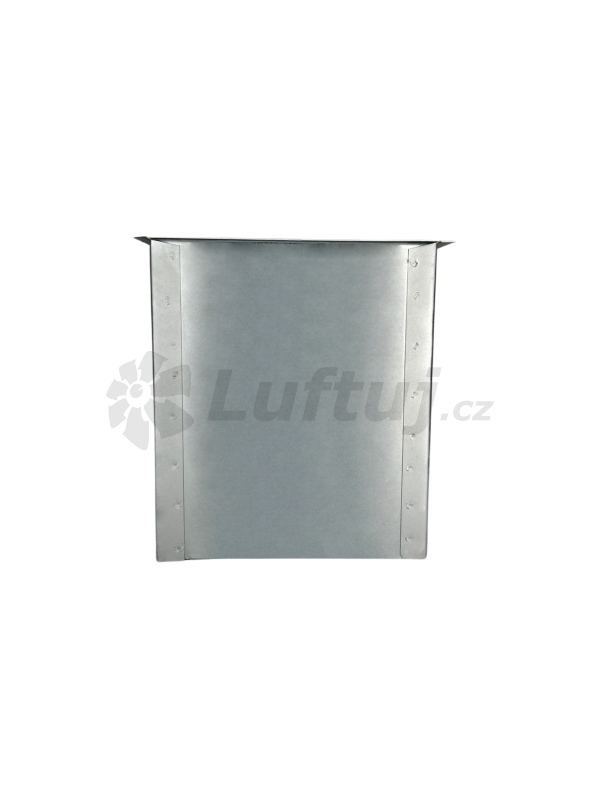

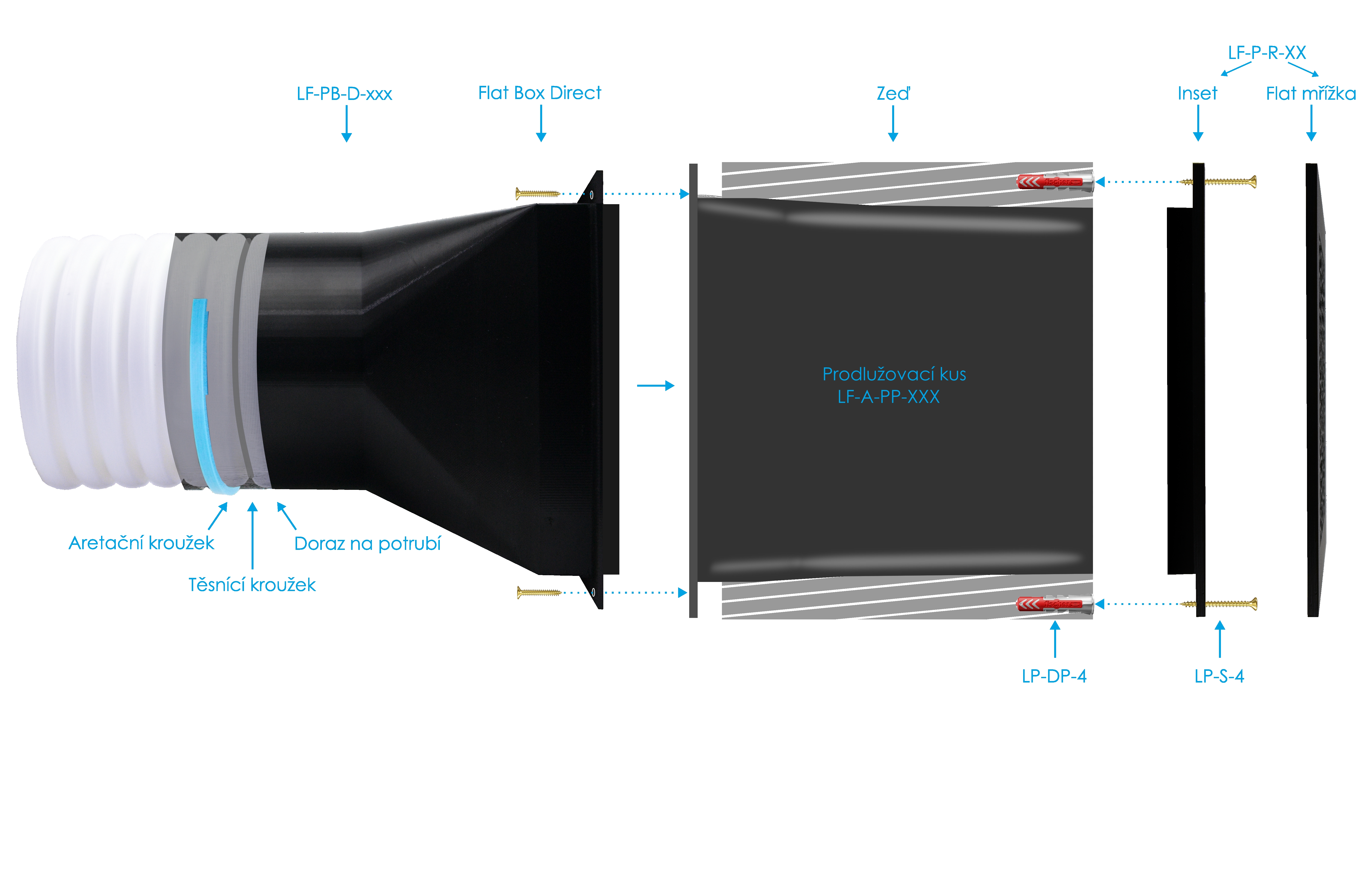

LUFTOMET Flat predlžovací kus - 200 mm

LUFTOMET® Flat ponúka ucelený systém kompatibilných produktov - boxov a mriežok. Systém Flat pomáha riešiť vetranie, predovšetkým v drevostavbách a pri rekonštrukciách rodinných domov a bytov. Uplatní sa všade tam, kde treba riešiť minimálne priestorové požiadavky na ventilačný rozvod.  Mriežky LUFTOMET® Flat zároveň ponúkajú skvelé estetické riešenie.

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

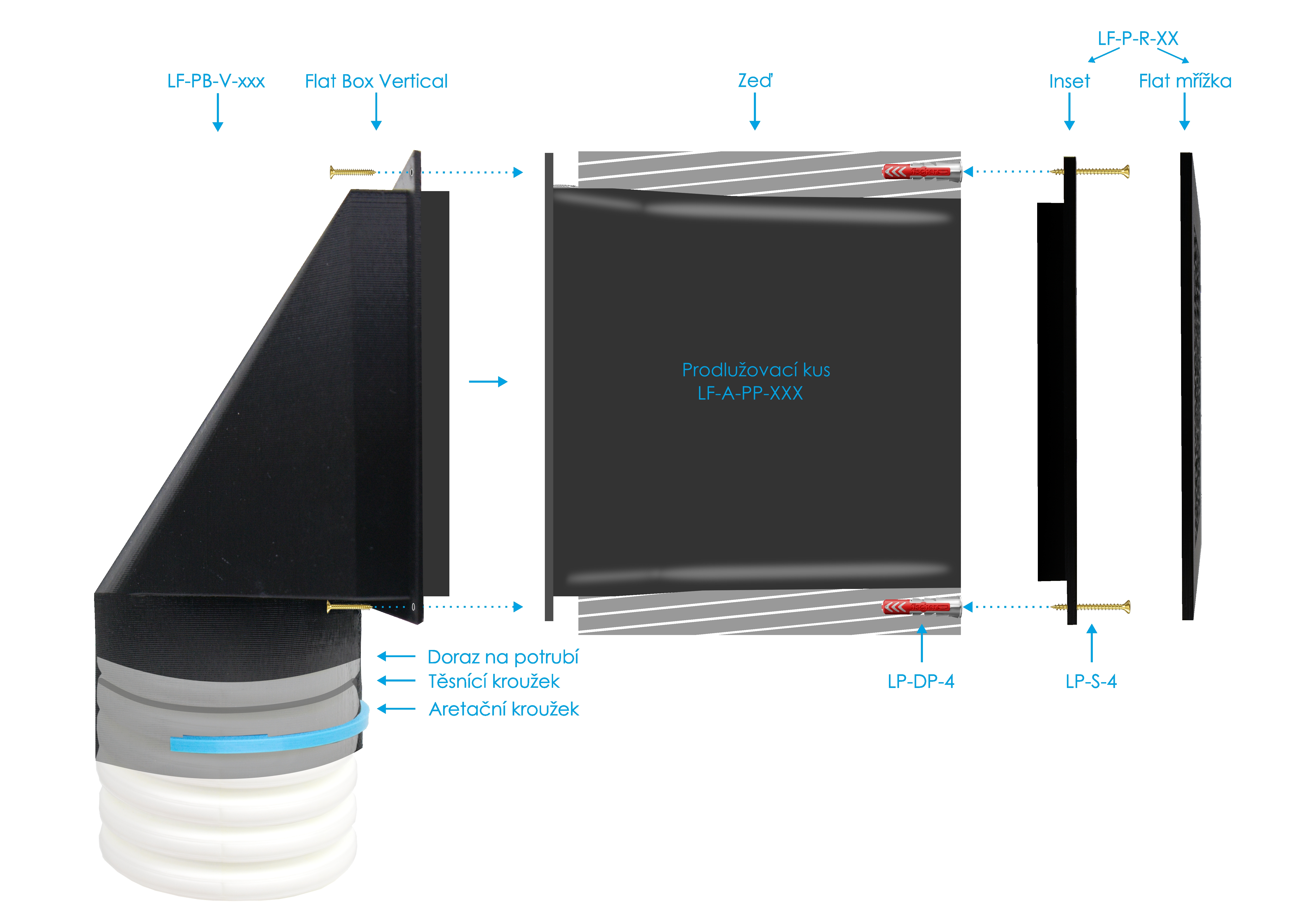

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

LUFTOMET® Flat ponúka ucelený systém kompatibilných produktov - boxov a mriežok. Systém Flat pomáha riešiť vetranie, predovšetkým v drevostavbách a pri rekonštrukciách rodinných domov a bytov. Uplatní sa všade tam, kde treba riešiť minimálne priestorové požiadavky na ventilačný rozvod.  Mriežky LUFTOMET® Flat zároveň ponúkajú skvelé estetické riešenie.

LUFTOMET® Flat ponúka ucelený systém kompatibilných produktov - boxov a mriežok. Systém Flat pomáha riešiť vetranie, predovšetkým v drevostavbách a pri rekonštrukciách rodinných domov a bytov. Uplatní sa všade tam, kde treba riešiť minimálne priestorové požiadavky na ventilačný rozvod.  Mriežky LUFTOMET® Flat zároveň ponúkajú skvelé estetické riešenie.

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm a 75 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. - PRE STROPNÚ INŠTALÁCIU DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). - PRE STROPNÚ INŠTALÁCIU Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

LUFTOMET® Jet je rad elegantných stenových trysk, špeciálne dimenzovaný na vetranie s rekuperáciou tepla v rodinných domoch a bytoch. LUFTOMET® Jet zaisťuje prívod a prípadne aj odvod vzduchu s malými tlakovými stratami, výborným dosahom a hlukovými parametrami. Montáž a servis sú jednoduché vďaka unikátnemu systému prichytenia pomocou 4 neodymových magnetov.

LUFTOMET® Lumen sú koncové elementy rozvodov vzduchotechniky s integrovaným LED svietidlom. Používajú sa na prívod čerstvého alebo odvod znehodnoteného vzduchu v interiéri, v systémoch vetrania s rekuperáciou tepla. Vďaka spojeniu dvoch funkcií do jedného prvku sú výustky Lumen jednoduchým riešením kolízie profesie vzduchotechniky a osvetlenia.

LUFTOMET® Jet je rad elegantných stenových dýz, špeciálne dimenzovaný na vetranie s rekuperáciou tepla v rodinných domoch a bytoch. LUFTOMET® Jet zaisťuje prívod a prípadne aj odvod vzduchu s malými tlakovými stratami, výborným dosahom a hlukovými parametrami. Montáž a servis sú jednoduché vďaka unikátnemu systému prichytenia pomocou 4 neodymových magnetov.
