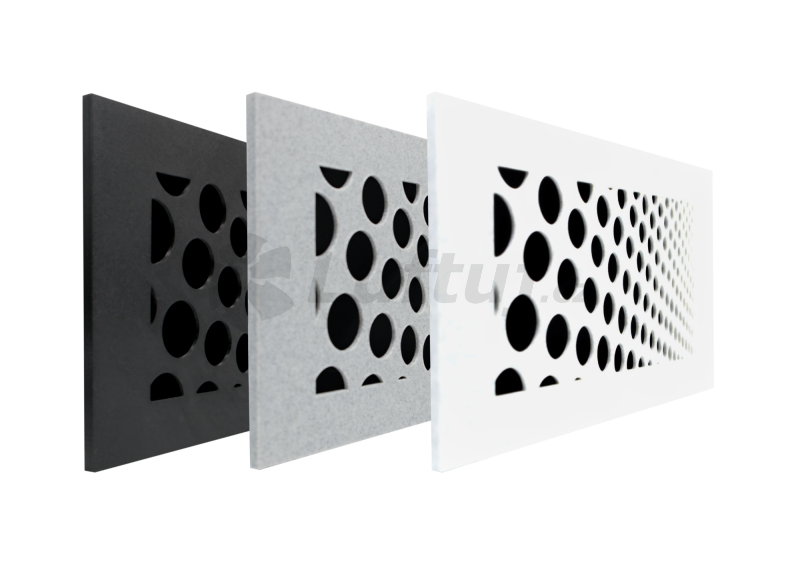

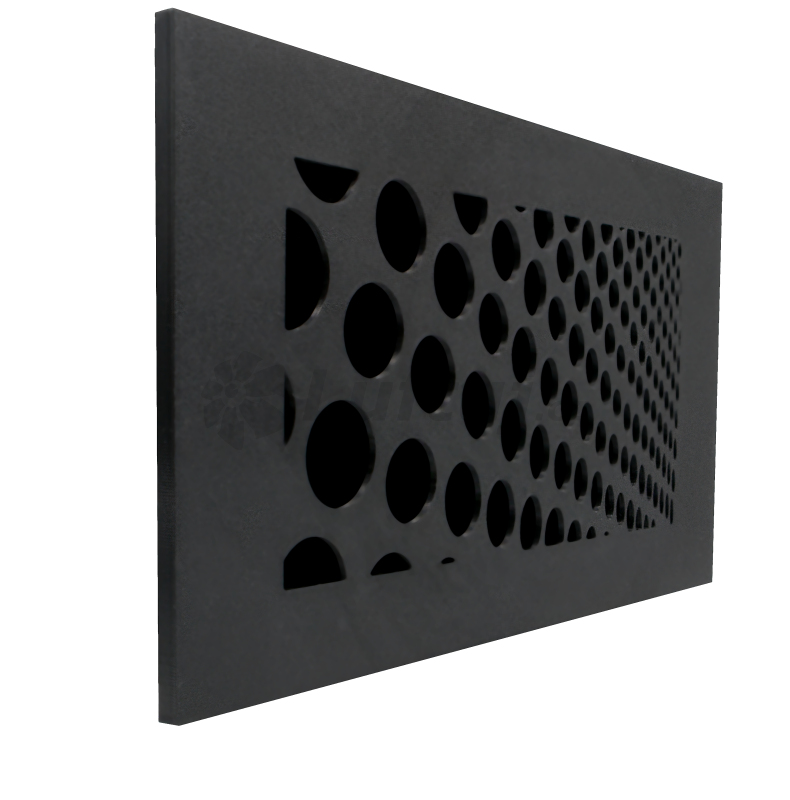

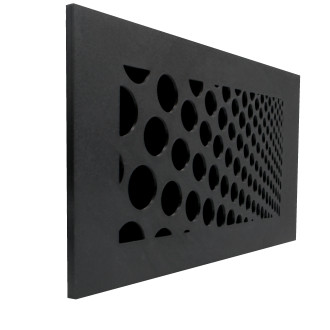

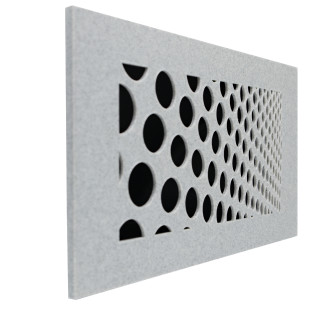

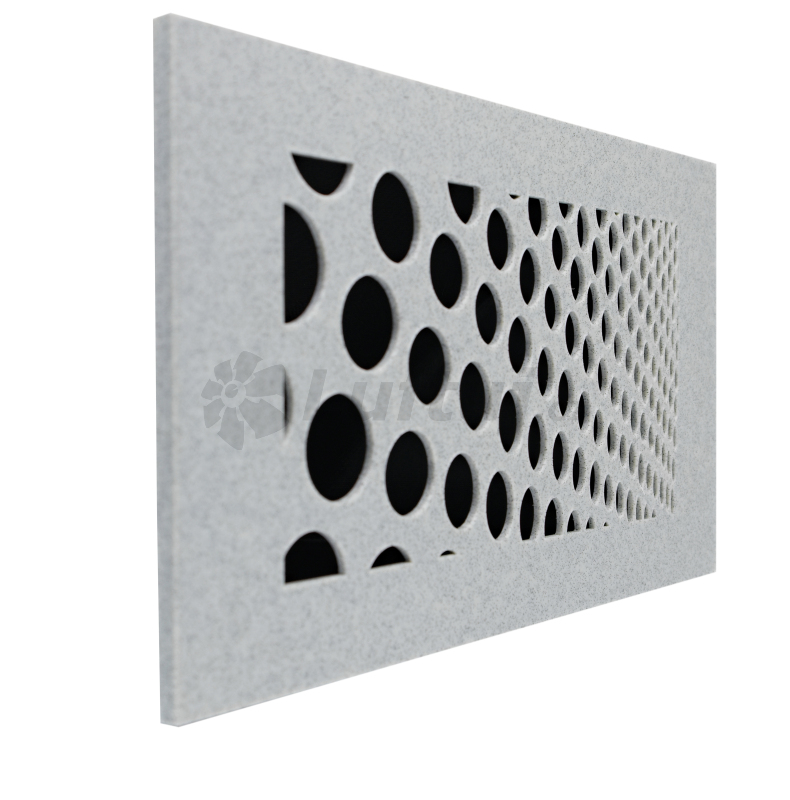

LUFTOMET Flat mriežka s montážnym rámčekom Bubliny (biela, mramor, čierna) - bílá

LUFTOMET® Flat ponúka ucelený systém kompatibilných produktov - boxov a mriežok. Systém Flat pomáha riešiť vetranie, predovšetkým v drevostavbách a pri rekonštrukciách rodinných domov a bytov. Uplatní sa všade tam, kde treba riešiť minimálne priestorové požiadavky na ventilačný rozvod.  Mriežky LUFTOMET® Flat zároveň ponúkajú skvelé estetické riešenie.

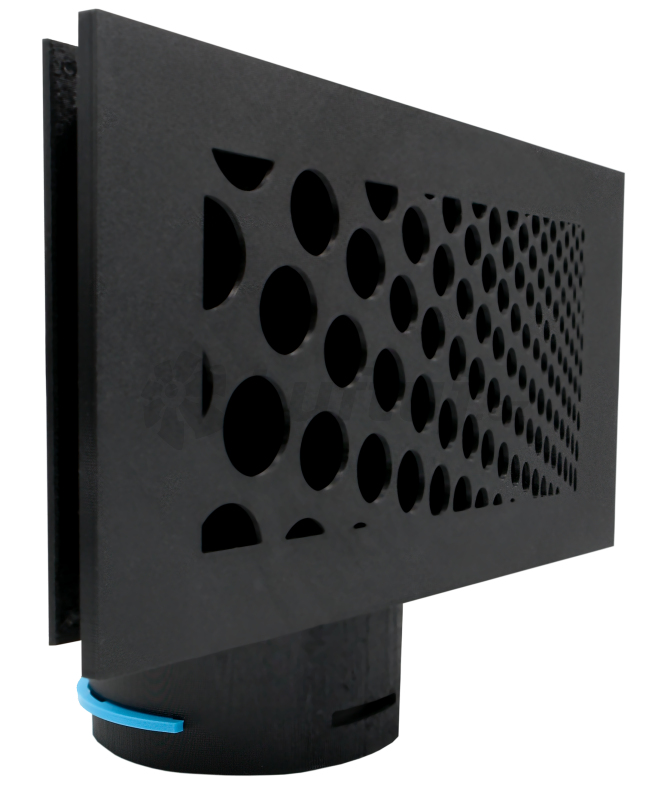

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii zákrytu sa sadrokartón/dreva a pod. osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu/palubky. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii kastlíka (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

LUFTOMET® Flat ponúka ucelený systém kompatibilných produktov - boxov a mriežok. Systém Flat pomáha riešiť vetranie, predovšetkým v drevostavbách a pri rekonštrukciách rodinných domov a bytov. Uplatní sa všade tam, kde treba riešiť minimálne priestorové požiadavky na ventilačný rozvod.  Mriežky LUFTOMET® Flat zároveň ponúkajú skvelé estetické riešenie.

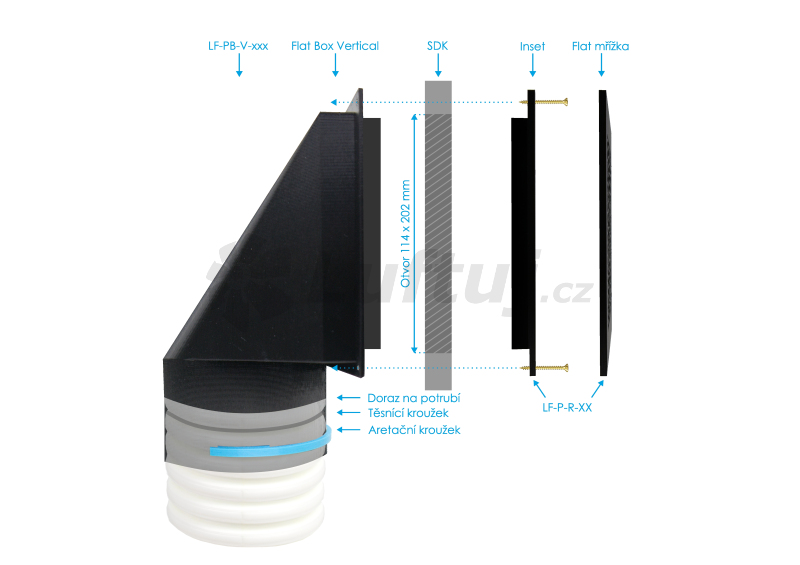

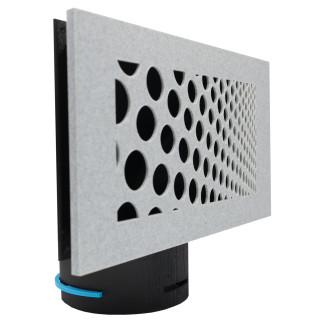

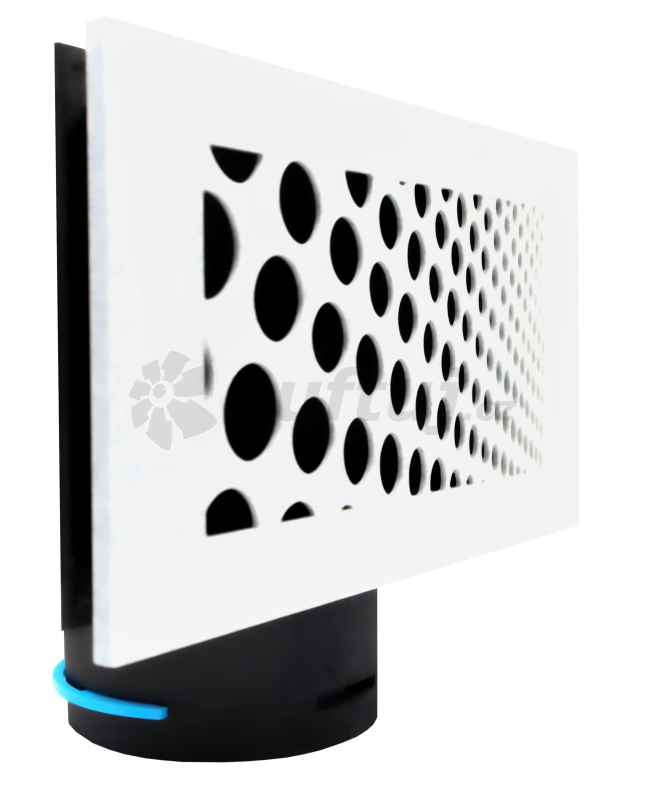

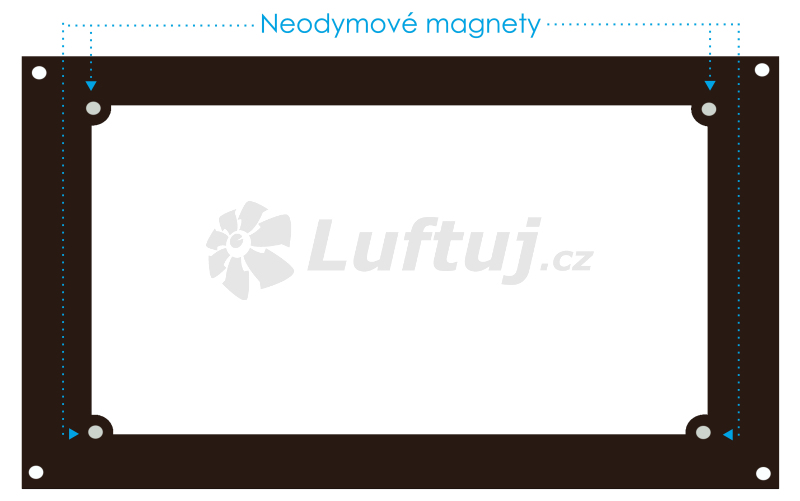

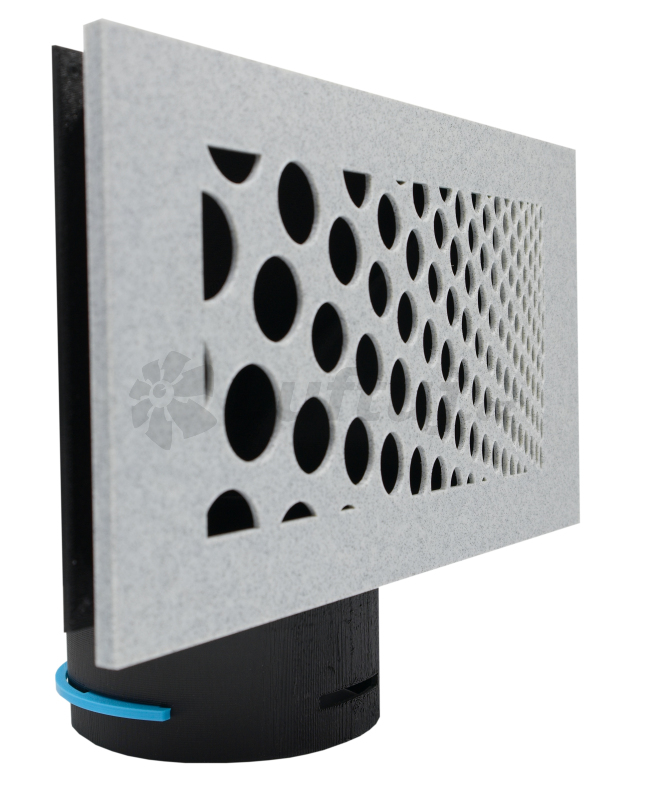

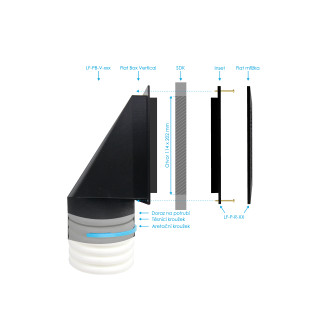

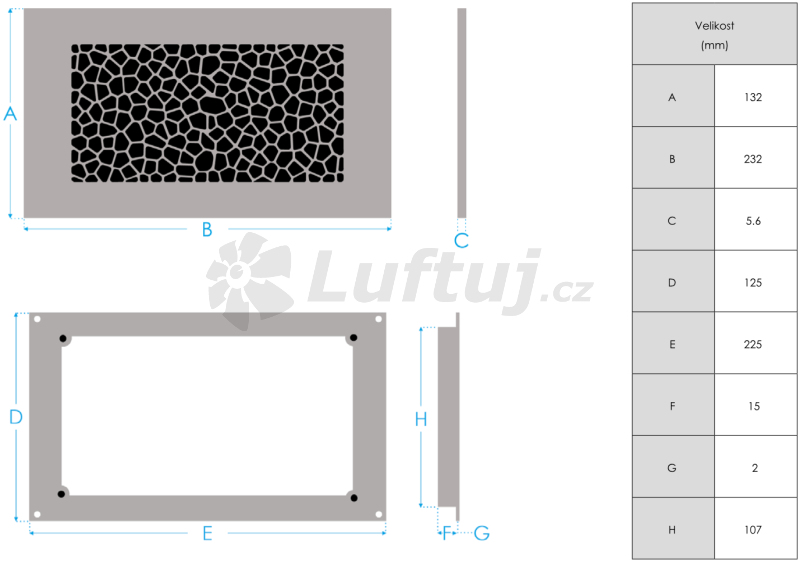

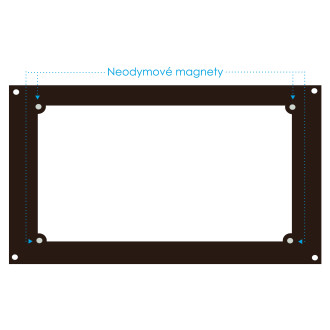

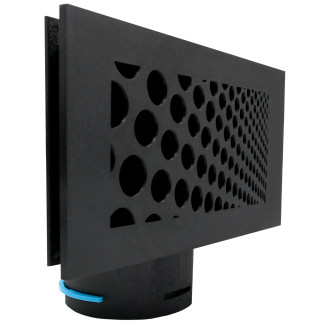

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Vidličkový konektor pre zapojenie LUFTOMET® Lumen. V sade potrebné množstvo pre jeden Lumen (2ks). Hrot: vidličkový; Pre káble: 0,25÷1,5mm Typ: krimpovací; na kábel S izoláciou Balené voľne.

Company Luftuj sro takisto skvelá cena pri výrobe LUFTOMET architectural air diffusers. To učiť viac o našich výrobkoch, vrátane toho, ako sa dostať v dotyku s naším miestnym distribútorom, pozrite sa na naše webové stránky na www.luftomet.com. TECHNICAL FEATURES LUFTOMET je názov pre produkt range end elements of ventilation system with modern design. Technically sophisticated LUFTOMET brings čerstvého vzduchu do svojho domova ako dobre ako svetlo v LUMEN version. Thanks to the Magnetic Force System it is easy to assemble and maintain. Any výrobok môže byť jednoduchý a krátky exchanged pre another at any time. - suitable pre vzduch supply a exhaust up to 100 m3/h - jemné a tmavé inštalácie, ktoré majú magnety a montáž ring s rubrom EPDM - špeciálne navrhnuté pre výrobky 100,125 a 160 mm a boxy flexi systému platňa size je 200x200 mm a kruhová verzia diameter je 200 mm - pomocou špeciálnych prídavných prvkov vzduchu sa môže prefiltrovať, directed, a kontrolovať PRODUCT CATEGORIES SKY pre oceľové inštalácie - prídavné a exhaustné vzduchové LUMEN pre oceľové inštalácie - JET nozzle pre stenu inštalácie - supply air ACCESSORIES filtration, deflection, flow control, spare parts

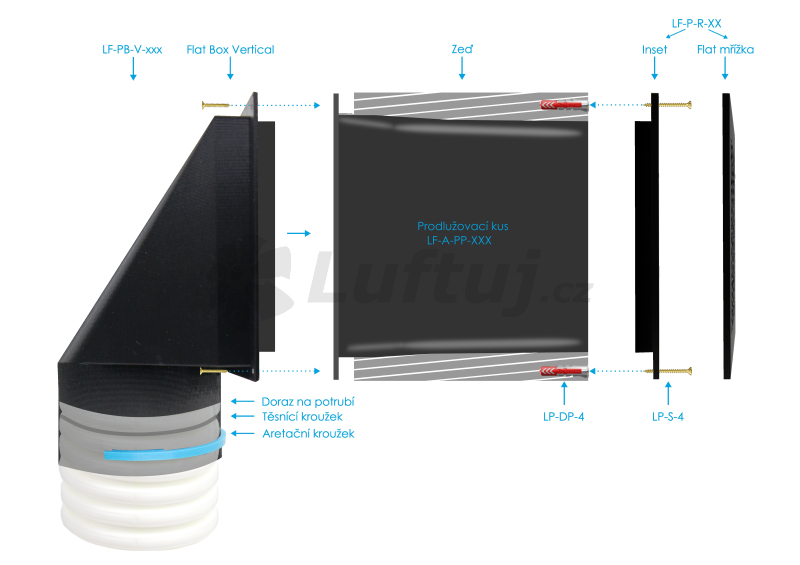

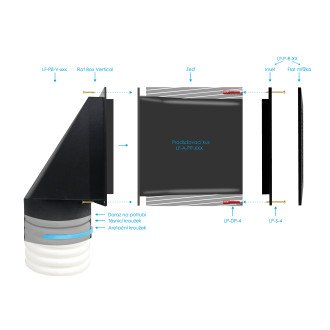

Predlžovací kus pre boxy LUFTOMET® a mriežky FLAT je vhodný na predĺženie boxov na inštaláciu systému LUFTOMET® do stien z muriva.

LUFTOMET® Flat ponúka ucelený systém kompatibilných produktov - boxov a mriežok. Systém Flat pomáha riešiť vetranie, predovšetkým v drevostavbách a pri rekonštrukciách rodinných domov a bytov. Uplatní sa všade tam, kde treba riešiť minimálne priestorové požiadavky na ventilačný rozvod.  Mriežky LUFTOMET® Flat zároveň ponúkajú skvelé estetické riešenie.

Transformátor pre 5-10 ks LUFTOMET® Lumen. Napájacie napätie 180...305V AC 254...431V DC Pozor! menovitých parametrov dosahuje pri plnom zaťažení Certifikáty: ROHS Typ napájacie zdroje spínaný Použitie LED Druh napájacie zdroje LED Výkon 120W Výstupné napätie 12V DC Výstupný prúd 10A Stupeň krytia IP67 Vonkajšie rozmery 191x63x37mm Ochrana pred preťažením OPP, proti teplota -25...65°C Elektrické pripojenie vodiča 600mm Počet výstupov 1 Séria výrobcu LPV Účinnosť 87% Režimy práce napäťový zdroj Výrobca: MEANWELL Varianty (teplota chromatičnosti): - studená (cold) = 6500 K - neutrálna (neutral) = 500 K - teplá (warm) = 3000 K Charakteristika: (v kombinácii s telom LUMEN) Svietivosť: 650 lm Napájanie: 12 V Stupeň kyrtia IP: IP20 Príkon zdroja: 7W Postup výmeny LED modulu popísaná v návode tu: https://luftomet. com/download-1/

Tieto tlmiče sa používajú na potlačenie hluku a reguláciu prúdenia vzduchu vo ventilačných systémoch. Inštalujú sa medzi stropný box a koncový prvok na prívodnom a odvodnom potrubí. Je vyrobená zo špeciálnej plastovej akustickej peny s veľmi vysokými tlmiacimi vlastnosťami. Nastavenie prietoku vzduchu je jednoduché a rýchle – stačí otočiť spodným krúžkom.
