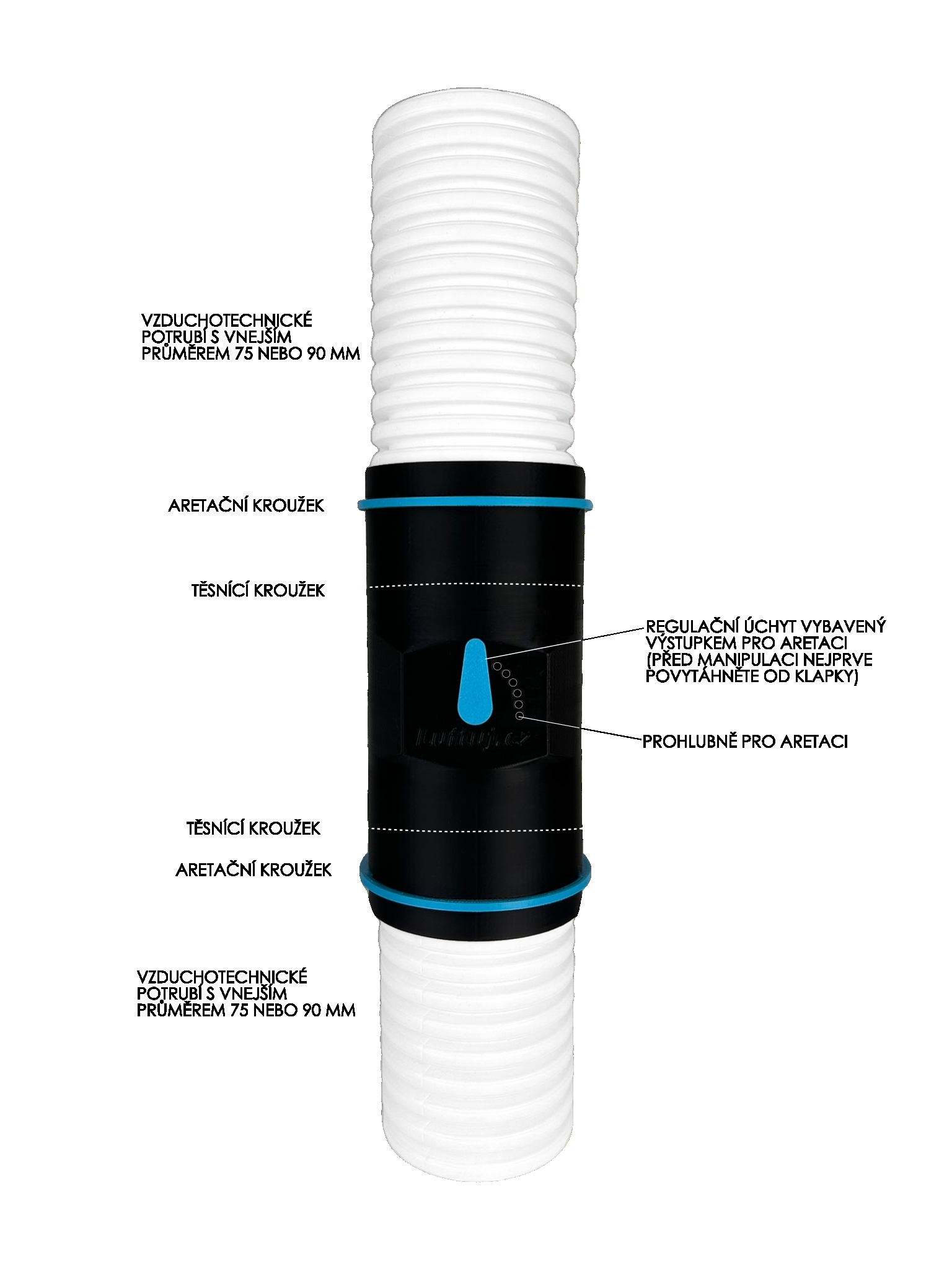

LUFTaTOR Klapka pre potrubie PETG manuálna

LUFTOMET® Flat ponúka ucelený systém kompatibilných produktov - boxov a mriežok. Systém Flat pomáha riešiť vetranie, predovšetkým v drevostavbách a pri rekonštrukciách rodinných domov a bytov. Uplatní sa všade tam, kde treba riešiť minimálne priestorové požiadavky na ventilačný rozvod.  Mriežky LUFTOMET® Flat zároveň ponúkajú skvelé estetické riešenie.

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Flexibilné plastové potrubie DALFLEX HYGIENIC je určené na rozvody vzduchu v rekuperačných systémoch. Oproti konkurečným potrubím má vnútorný priemer 63mm! Od zelenej verzie sa líšia len farbou. Vnútorná stena potrubia je opatrená antibakteriálnou a protiplesňovou ochranou, čím je zabezpečená hygienická ochrana proti baktériám a plesniam. Konce zmotkov sú opatrené krytkami proti vniknutiu nečistôt do potrubia. Potrubie je antistatické! Vysokohustotný polyetylén PE-HD, zdravotne nezávadný, rúrka je UV stabilná. Vnútorná vrstva obsahuje aditívum d2p AM s anti-mikrobiálnou, anti-bakteriálnou, protiplesňovou, protihubovou a protirašovou prísadou.

Flexibilné plastové potrubie DALFLEX SB je určené na rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Potrubie plne nahrádza Atrea Green Pipe a Klimaflex SB.

Možnosť napojenej servopohonu alebo ručné ovládanie, spoločne s nohavicovým kusom ideálna pre oddelenie a reguláciu zón v rodinných domoch so systémom rekuperácie.

Pri systéme vetrania s rekuperáciou sa regulačná klaka KSP používa napr. pre jednorazovú reguláciu množstva vzduchu medzi jednotlivými poschodiami. Ďalej ju možno využiť na uzatváranie vetiev do častí objektu, ktoré sa používa iba nárazovo-wellness, izba pre návštevy a pod.

Rozdeľovací box pre systém vetrania s rekuperáciou, ktorý vyniká svojim tvarom, ktorý napomáha rovnomernému prúdeniu vzduchu. Materiál: - box: obojstranne pozinkovaný plech hr. °, špecifická hmotnosť 1,22g/cm3 Vlastnosti: - váha boxu 6,9kg - výustok DN 160 je určený pre napojenie "SPIRO" potrubia (Ø 160mm) - vyústky DN 90 pre flexibilné potrubie KLIMAFLEX SB (vnútorný Ø 94,6 +- 0,5mm) alebo ponúkame DALFLEX, ktorý plne nahrádza Klimaflex SB. - rozmerové tolerancie podľa ČSN ISO 2768-1 Súčasťou dodávky: - 1ks tesniaceho krúžku DN 160 - 4ks tesniacich krúžkov DN 90 - montážne úchyty - poistky proti vysunutiu flexibilného potrubia sú súčasťou výustkov Použité materiály neobsahujú nebezpečné látky v súlade s nariadením (ES) 1907/2006 (REACH) a sú v súlade so smernicou 2011/65/EÚ (ROHS) o obsahu olova, kadmia, ortuti a šesťmocného chrómu, polybrómovaných bifenyloch (PBB) a polybrómovaných difenyléteroch (PBDE).

ROZDEĽOVACÍ BOX PRE SYSTÉMY VETRANIA S REKUPERÁCIOU S POTRUBÍM SYSTÉMU 90 Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisný otvor je zaistený samoreznými skrutkami. Potrubie 90 mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok, ktorý je súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom. Obsahuje úchyty na kotvenie.

Ekologický sendvičový panel je izolačný komponent vyrábaný z tvrdenej polyuretánovej peny. Box je určený na výrobu vzduchotechnického izolovaného potrubia pre klimatizačné a vykurovacie systémy.

CHARAKTERISTIKA: • Distribučný box s vnútornou hlukovou izoláciou • Napojenie Ø160mm • Pre pre všetky flexibilné plastové potrubia systému 90 mm • Držiaky na pripevnenie na hornej aj spodnej hrane boxu MATERIÁL: • Pozinkovaná oceľ • Tesniaci tmel Akrylát • Vnútorná akustická PUR fólií, 5mm Balenie: - Distribučný box - O-krúžky pre potrubie 90 mm

Stropný box dlhý IQX na rekuperáciu 1x90 mm/125 mm Adaptér vzduchotechnického potrubia

podlahový box pozink 2x90 mm Pripojovacie hrdlá pre potrubie 90 mm (pre zabudovanie vo fáze hrubej stavby - odporúčame ihneď po inštalácii zaslepiť napr. kusom polystyrénu) Na základe dopytu je možné vytvoriť box s dlhším komínom, pre vyššie skladby podláh. Box neobsahuje viečko. Výška boxu 20 cm. Box je možné skrátiť podľa výšky podlahy. Rozmery podlahovej vyústky 250x100 mm. Na dosiahnutie komfortnej hladiny hluku v miestnosti odporúčame privádzať max. 80 m3/h vzduchu, tzn. napojenie jednej (40 m3/h) alebo dvoch flexi hadíc (80m3/h). Set je možné použiť ako príslušenstvo k rekuperačným jednotkám. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom Rozmery box - 100 mm Výška boxu - 200 mm Šírka boxu - 250 mm Informácie • nízka hladina hluku • jednoduchá montáž do podlahy • dobré nastavovacie parametre • jednoduchá konštrukcia
