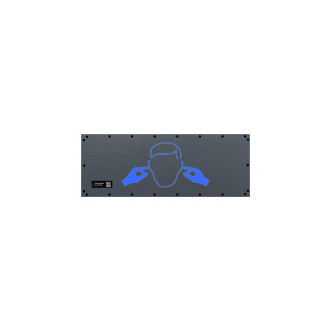

Hluková izolace pro LUFTooL Distribute Box SR 24XX

Modul klapky s automatickým ovládaním je súčasťou radu LUFTooL Distribute. Klapka umožňuje automatické riadenie a spolu s ďalšími prvkami modulárneho systému slúži na zónovanie vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Systém je možné použiť pre prívod aj odvod vzduchu s prietokmi do 100 m3/hv jednej vetve. Systém LUFTooL Distribute je: • inovatívny systém na rozdelenie prúdu vzduchu do jednotlivých zón/miestností • modulárny (jeho komponenty je možné kombinovať) • dimenzovaný pre flexibilné plastové potrubie s priemerom 75 a 90 mm a tradičné potrubie SPIRO 100 mm • určený na vetranie v rodinných domoch a malých prevádzkach s prietokmi vzduchu jednotlivými vetvami do 100 m3/h • veľmi tesný systém dosahuje tesnosť triedy D podľa STN EN 15727 • vhodný pre prívod aj odvod bežne znečisteného vzduchu (bez chemických látok a pod.) vykonať bez demontáže modulu klapky • vyrobené z materiálu ABS a PETG Balenie obsahuje: Plastový výlisok tela klapky (ABS) osadený listom klapky a osou klapky (PETG). Na tele modulu je namontovaný skalibrovaný servopohon do polohy otvorené. Návod. Oproti vyobrazeniu balenia neobsahuje modrý kryt. Balené do plastového vrecka. Modul klapky je možné z jednej strany priskrutkovať napr. na: LUFTooL konektory (LF-CO-125) - ktoré sú vložené do distribučného boxu LUFTOMET® Flat boxy Na druhej strane je modul pripravený na pripojenie na LUFTooL hrdla pre potrubie: LT-SP-75-SR-IT....hrdlo pre flexibilné potrubie 75 mm LT-SP-90-SR-IT....hrdlo pre flexibilné potrubie 90 mm LT-SP-100-SR-IT....hrdlo pre tradičné potrubie SPIRO, biely plast alebo flexibilné potrubie SONO, Mastersan a pod dimenzie 100 mm. Príklady inštalácie 1) osadenie cez konektor k distribučnému boxu - reguluje prietok vzduchu vychádzajúci z distribučného boxu 2) osadenie pred LUFTOMET Flat box - reguluje prietok vzduchu pred vyústkou Charakteristika servopohonu Prevádzkové napätie: 3 V ~ 6 V Rýchlosť: 0.12 sec/60(4.8 V ), 0.09 sec/60(6 V) Krútiaci moment: 1,8 kg.cm (4.8 V); 2.2 kg.cm (6.0 V) Prevádzková teplota: 10-50 °C Materiál ozubenia: kov Riadenie modulu klapky Na ovládanie modulu klapky je možné zakúpiť LUFTaTOR riadiaci modul API12 - jedná sa o softvér a riadiacu dosku, ktorá umožňuje riadiť pomocou HTTP REST API až 12 klapiek. V prípade riadenia vlastným systémom nie je poskytovaná záruka na servopohon. Základné požiadavky na prevádzku systému: - max. prietok vzduchu jednou plne otvorenou klapkou je 100 m3/h. Podľa polohy klapky a percenta jej uzavretia sa maximálny povolený prietok (LFmax) úmerne znižuje. Prietok vzduchu jedným alebo viacerými rozdeľovacími boxmi (PBmax) generovaný rekuperačnou jednotkou v jednom smere (prívod/odvod) nesmie presiahnuť súčet maximálnych prietokov všetkých klapiek PBmax < ΣLFmax - teplota vzduchu prúdiaceho klapkou 10-40°C - teplota vzduchu v okolí servopohonu a 10-40°C, vlhkosť 30-90% RH - vždy je nutné zachovať prístup k riadiacej doske a servopohonom pre prípadnú výmenu Servis Na čistenie systému potrubia je možné list klapky ľahko demontovať cez vhodne umiestnený servisný otvor distribučného boxu. Na demontáž osi klapky a vonkajšej časti so servopohonom je nutné odmontovať dve skrutky pomocou krížového skrutkovača. Telo klapky ani hrdlo nemusia byť demontované.

Skrutkovací záslepka LUFTooL Screw Plug je navrhnutá ako ideálne a spoľahlivé riešenie pre dočasné aj trvalé zaslepenie nepoužívaných konektorov na rozdeľovacích komorách (Distribute Box) systému LUFTooL Distribute. Určené pre LUFTooL Distribute Boxy: Naše Distribučné Boxy sú štandardne vybavené pripojovacími konektormi, na ktoré je možné napojiť klapky (LUFTooL Damper) alebo priamo hrdla (LUFTooL Spigot) na pripojenie potrubia. Efektívne zaslepenie: Screw Plug slúži na hermetické uzavretie jedného alebo viacerých týchto konektorov, ktoré v danej chvíli nie sú osadené potrubím. Dokonalá tesnosť: Telo záslepky je vybavené presnou vonkajšou skrutkovicou, ktorá zaručuje takmer dokonale tesné a pevné spojenie s konektorom boxu. Jednoduchá manipulácia: Záslepku je možné kedykoľvek ľahko odskrutkovať a nepoužívaný konektor tak bez problémov nahradiť hrdlom alebo klapkou. Materiál PETG Montáž 1. Záslepku priložte k voľnému konektoru na Distribučnom Boxe. 2. Otáčajte záslepkou v smere hodinových ručičiek, kým nepocítite zreteľný mechanický odpor. Tým je zaistené pevné a tesné usadenie. Balenie obsahuje Plastovú záslepku Balené voľne (bez samostatného obalu) do krabice
