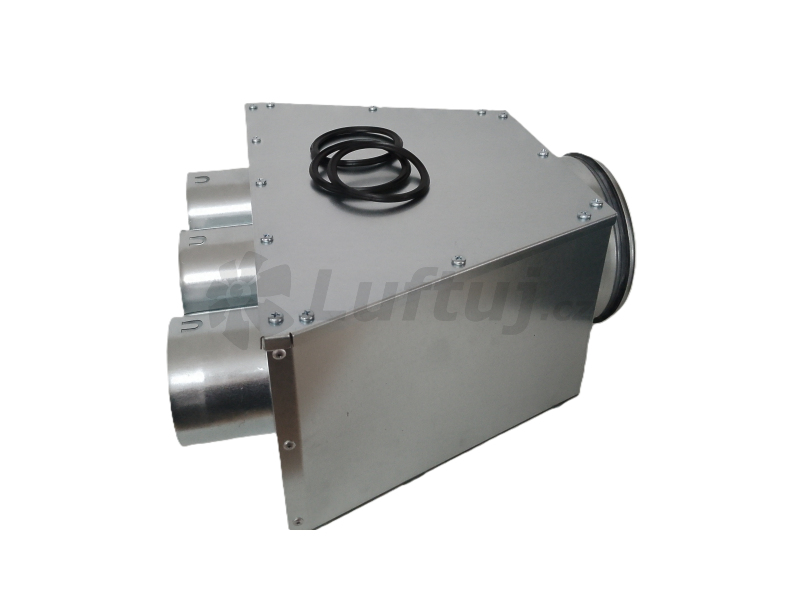

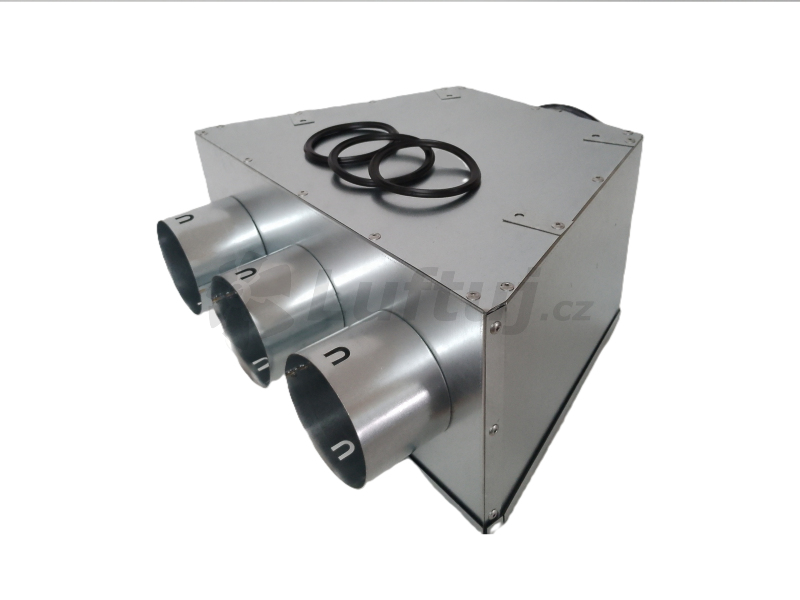

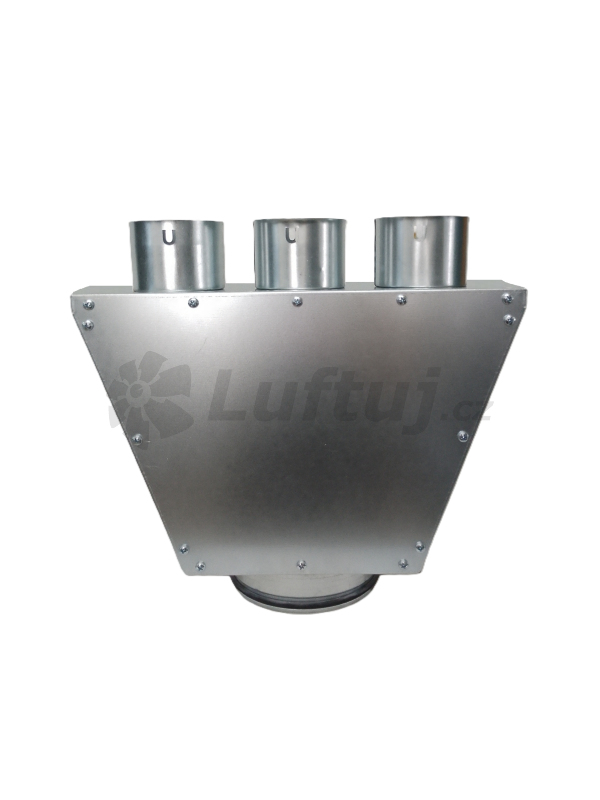

Distribuční box plochý KLOQ-3x90/125 mm s izolací a revizním otvorem

Rozdeľovací box pre systém vetrania s rekuperáciou, ktorý vyniká svojim tvarom, ktorý napomáha rovnomernému prúdeniu vzduchu. Materiál: - box: obojstranne pozinkovaný plech hr. °, špecifická hmotnosť 1,22g/cm3 Vlastnosti: - váha boxu 6,9kg - výustok DN 160 je určený pre napojenie "SPIRO" potrubia (Ø 160mm) - vyústky DN 90 pre flexibilné potrubie KLIMAFLEX SB (vnútorný Ø 94,6 +- 0,5mm) alebo ponúkame DALFLEX, ktorý plne nahrádza Klimaflex SB. - rozmerové tolerancie podľa ČSN ISO 2768-1 Súčasťou dodávky: - 1ks tesniaceho krúžku DN 160 - 4ks tesniacich krúžkov DN 90 - montážne úchyty - poistky proti vysunutiu flexibilného potrubia sú súčasťou výustkov Použité materiály neobsahujú nebezpečné látky v súlade s nariadením (ES) 1907/2006 (REACH) a sú v súlade so smernicou 2011/65/EÚ (ROHS) o obsahu olova, kadmia, ortuti a šesťmocného chrómu, polybrómovaných bifenyloch (PBB) a polybrómovaných difenyléteroch (PBDE).

- box: obojstranne pozinkovaný plech hr.0,5mm 0,8mm s minimálnou vrstvou pozinkovania 275g/m2 - vnútorná izolácia boxu: na báze syntetického kaučuku s uzavretými bunkami - tesniace krúžky: guma EPDM 60, farba čierna, tvrdosť Sh A 6 špecifická hmotnosť 1,22g/cm3

Plastová odbočka pre potrubie systému 90 mm. Odbočka je využívaná napr. pre odbočky z rekuperačných systémov na odvetranie záchodovej misy. Ďalej napr. na odvetranie malých miestností ako sú šatne, komory a pod. V hrdlách pre potrubie je vytvorený tzv. doraz, ktorý zabraňuje zníženiu prietočnej plochy kvôli príliš hlbokému zastrčeniu potrubia. Uhol odbočenia: 45° Potrubie hlavné: vonkajší priemer 90 mm Potrubie vedľajšie: vonkajší priemer 90 mm Materiál: PETG Celková výška: 21 cm Farba produktu sa môže líšiť od zobrazenej.

Precízne vyrobený a odhlučnený pozinkový box. Príruba 160 mm je osadená tesnením. Potrubie (najčastejšie SPIRO) sa nasúva zvonku. Servisné sa vykonáva otvorom pre potrubie 160 mm. Potrubie 90mm sa zasúva dovnútra hrdiel. Na 2-3 medzeru v konštrukcii plastového potrubia sa nasúva tesniaci o-krúžok. O-krúžky sú súčasťou balenia (vhodné lubrikovať). Potrubie sa v hrdle ďalej mechanicky zaistí ohnutím pozinkovej poistky do drážky potrubia. Box je utesnený silikónom.

• Stropný / stenový rovný priechodný box • Pre tanierový ventil alebo stenovú trysku Ø 125mm • Pre flexibilné plastové potrubia priemeru 90 mm • Na hrdle 90 mm poistka proti vysunutiu hadice (zahnúť skrutkovačom) • Držiaky na pripevnenie na hornej i spodnej hrane boxu

Rozdeľovací box pre systém vetrania s rekuperáciou, ktorý vyniká svojim tvarom, ktorý napomáha rovnomernému prúdeniu vzduchu. Materiál: - box: obojstranne pozinkovaný plech hr. °, špecifická hmotnosť 1,22g/cm3 Vlastnosti: - váha boxu 6,9kg - výustok DN 160 je určený pre napojenie "SPIRO" potrubia (Ø 160mm) - vyústky DN 90 pre flexibilné potrubie KLIMAFLEX SB (vnútorný Ø 94,6 +- 0,5mm) alebo ponúkame DALFLEX, ktorý plne nahrádza Klimaflex SB. - rozmerové tolerancie podľa ČSN ISO 2768-1 Súčasťou dodávky: - 1ks tesniaceho krúžku DN 160 - 4ks tesniacich krúžkov DN 90 - montážne úchyty - poistky proti vysunutiu flexibilného potrubia sú súčasťou výustkov Použité materiály neobsahujú nebezpečné látky v súlade s nariadením (ES) 1907/2006 (REACH) a sú v súlade so smernicou 2011/65/EÚ (ROHS) o obsahu olova, kadmia, ortuti a šesťmocného chrómu, polybrómovaných bifenyloch (PBB) a polybrómovaných difenyléteroch (PBDE).

Ponúkame riešenie ako efektívne odvetrať toaletu bez strát tepla. Moderné toalety sú dnes často vybavené jednotkami na odsávanie pachu. Aby bol systém 100% účinný aj energeticky, je vhodné ho zapojiť do systému riadeného vetrania so spätným ziskom tepla. Komponenty poskytuje rad LUFTooL Smell Well. Prechod HT umožňuje napojenie na systém kanalizačných rozvodov HT, ktorým zakončujú výrobcovia záchodov odvetrávací systém z misy. Pach z toalety ďalej pokračuje cez regulačnú klapku a odbočku k stropnej vyústke až do rekuperačnej jednotky. Montáž: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Na druhej strane adaptér zasuňte do hrdla potrubia HT. Adaptér je dokonale utesnený vnútornou gumovou manžetou v hrdle potrubia HT a nie je ho potrebné nijako dotesňovať.
