Zmiešavacia klapka pre zónovanie MSKM MIX (125-160-200-250-315-355-400-450-500)
Katalógový list tu .

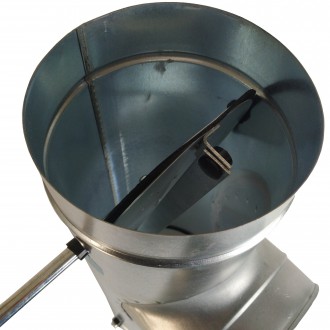

Klapka z pozinku je osadená dvoma klapkami spojenými tiahlom.
Klapku je možné ovládať servopohonom. Servopohon je možné ovládať pomocou niektorých typov jednotiek (napr. DUPLEX) alebo externým tlačidlom.
Príkady použitia:
Klapka je vhodná na uzavretie alebo otvorenie zóny v systémoch rekuperácie.
Odvod z domu: U odvodných vetiev je možné maximalizovať odvod z kuchynskej časti a zavrieť odvod z kúpeľní alebo WC ďalej je možné regulovať menej využívané miestnosti ako je welness a pod.
Prívod do domu: Pri prívodnom potrubí je možné použiť na uzavretie tzv. nočnej vetvy (spálňa a detské izby a pod.) počas dňa.
Satie: Po tepelnom zaizolaní je možné použiť na riadenie sania z dvoch rôznych strán podľa ročného obdobia (sever, juh) alebo zo steny a zemného výmenníka.
Pri návrhu sa uvažuje, že hlavný prúd vzduchu ide hrdlom bez klapky (najkratšia strana T) a ďalej sa podľa polohy klapiek vzduch rozdelí vpravo alebo vľavo. Obe klapky sú riadené jedným tiahlom. Súčet otvorenej prietočnej plochy oboch vetiev (A+B) je vždy rovný prietočnej ploche vstupného hrdla C.
Prevádzkové stavy:
Ak je hrdlo A otvorené na 100 % B je úplne zatvorené.
Ak je hrdlo A otvorené na 50 % B je otvorené na 50 % atď. Pomer otvorenia záleží na nastavení servopohonu.
Viac na obrázku tu .
Informácie
• prevedenie do kruhového potrubia
• klapka je vhodná ako zmiešavacia na prívod malých prívodných jednotiek alebo rekuperačných jednotiek
• klapka je zásadne používaná so servopohonom
Príslušenstvo
Servopohon LUFBERG DA04N220 bez spätnej pružiny 4Nm do 0,8m2 230V (náhrada BELIMO LM230A)
Servopohon LUFBERG DA04N220 bez spätnej pružiny 4Nm do 0,8m² 230V (náhrada BELIMO LM230A)
84,44 EUR s DPH
1 týždeň
Servopohon LUFBERG DA04N24 bez spätnej pružiny 4Nm do 0,8m2 24V (náhrada BELIMO LM24A)
Servopohon LUFBERG DA04N24 bez spätnej pružiny 4Nm do 0,8m² 24V (náhrada BELIMO LM24A)
71,27 EUR s DPH
1 týždeň
