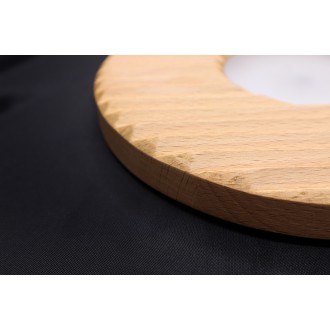

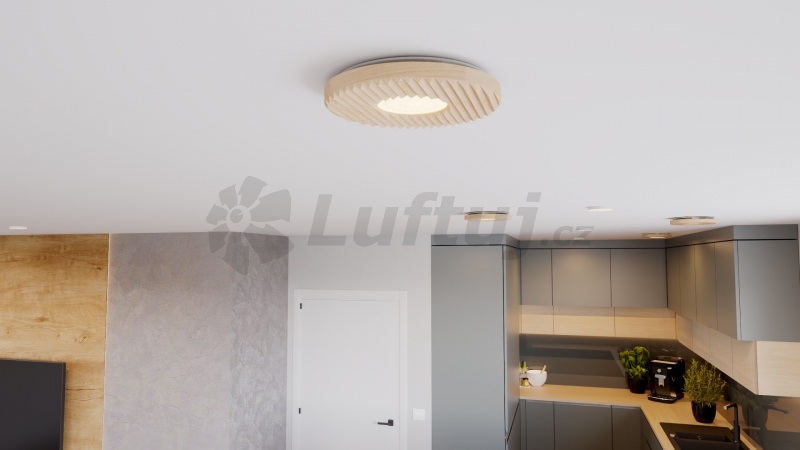

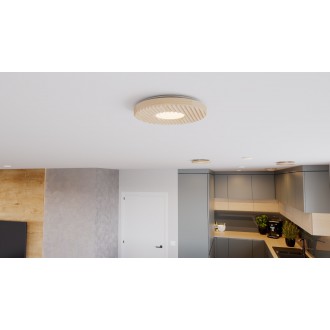

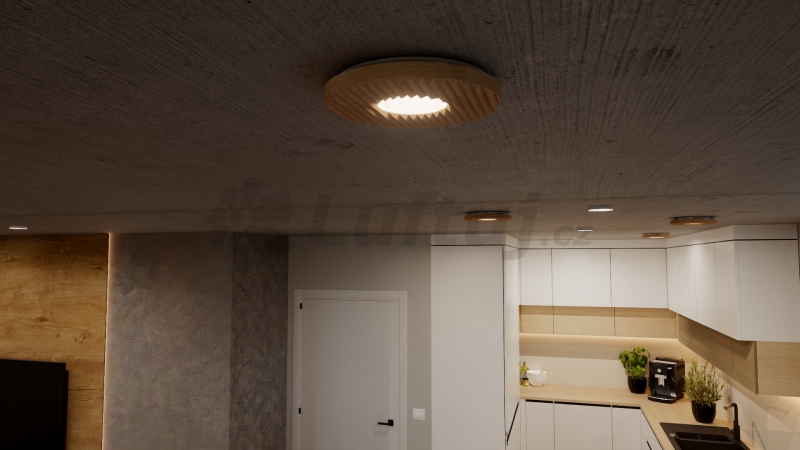

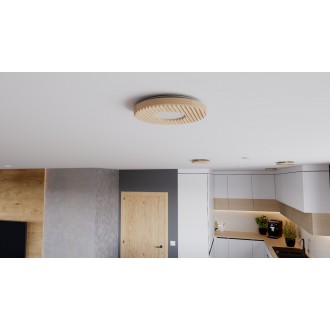

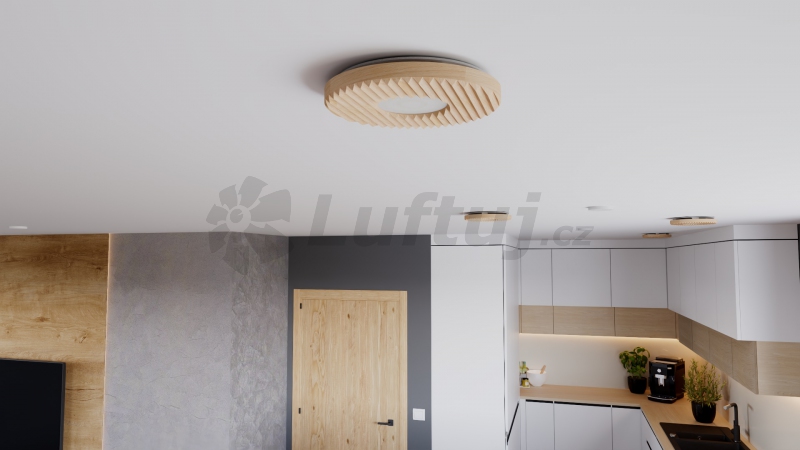

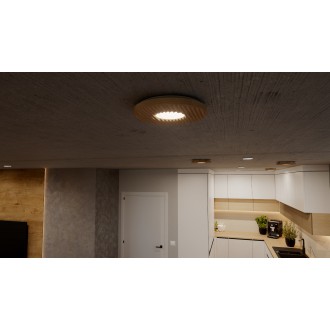

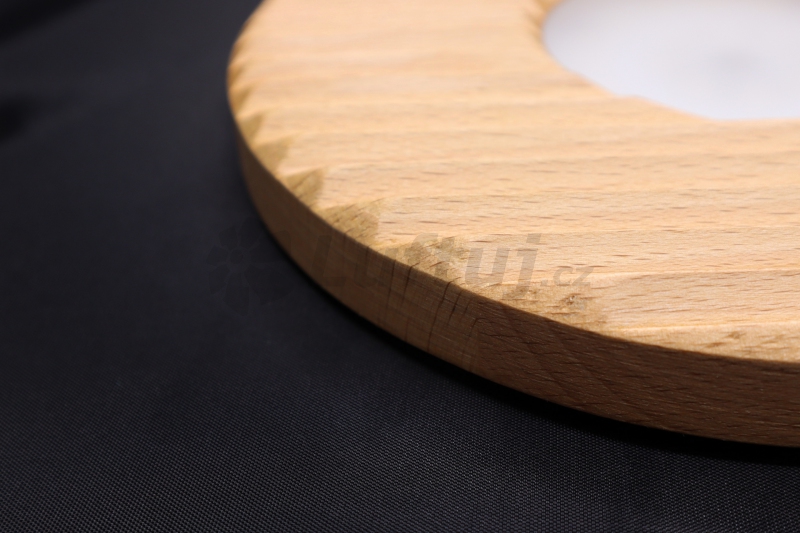

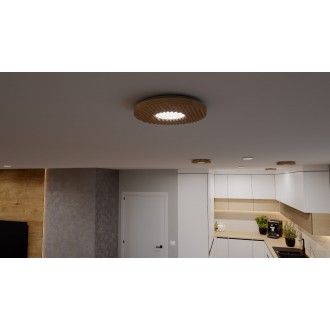

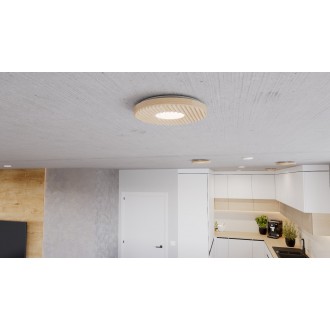

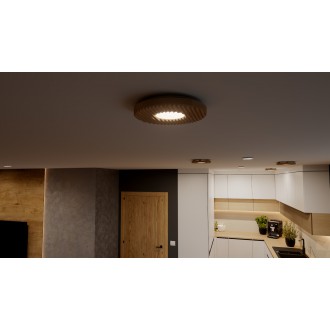

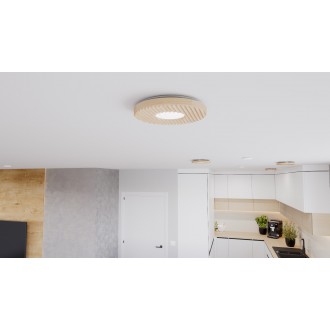

Výustka na rekuperáciu so svetlom LUFTOMET Lumen drevo kruh buk mydlenka 100, 125mm - 125 mm - cold 6500K

Company Luftuj sro takisto skvelá cena pri výrobe LUFTOMET architectural air diffusers. To učiť viac o našich výrobkoch, vrátane toho, ako sa dostať v dotyku s naším miestnym distribútorom, pozrite sa na naše webové stránky na www.luftomet.com. TECHNICAL FEATURES LUFTOMET je názov pre produkt range end elements of ventilation system with modern design. Technically sophisticated LUFTOMET brings čerstvého vzduchu do svojho domova ako dobre ako svetlo v LUMEN version. Thanks to the Magnetic Force System it is easy to assemble and maintain. Any výrobok môže byť jednoduchý a krátky exchanged pre another at any time. - suitable pre vzduch supply a exhaust up to 100 m3/h - jemné a tmavé inštalácie, ktoré majú magnety a montáž ring s rubrom EPDM - špeciálne navrhnuté pre výrobky 100,125 a 160 mm a boxy flexi systému platňa size je 200x200 mm a kruhová verzia diameter je 200 mm - pomocou špeciálnych prídavných prvkov vzduchu sa môže prefiltrovať, directed, a kontrolovať PRODUCT CATEGORIES SKY pre oceľové inštalácie - prídavné a exhaustné vzduchové LUMEN pre oceľové inštalácie - JET nozzle pre stenu inštalácie - supply air ACCESSORIES filtration, deflection, flow control, spare parts

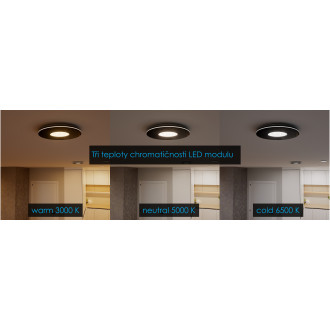

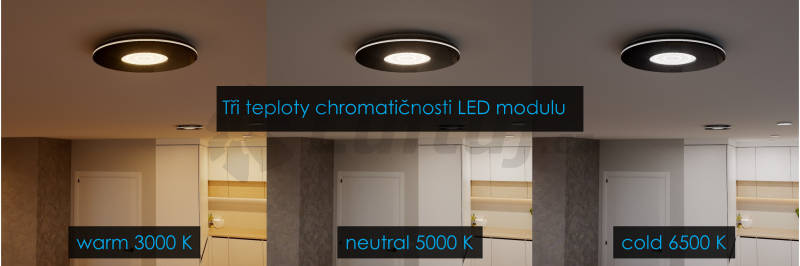

Náhradný diel pre LUFTOMET LUMEN - stropný. Priemer svietidla 90 mm. Varianty (teplota chromatickosti): - studená (cold) = 6500 K - neutrálna (neutral) = 5000 K - teplá (warm) = 3000 K Charakteristika: (v kombinácii s telom LUMEN) Svietivosť: 650 lm Napájanie: 12 V Stupeň kyrtí : IP20 Príkon zdroja: 7W Postup výmeny LED modulu popísaná v návode tu: https://luftomet.com/download-1/

Tieto tlmiče sa používajú na potlačenie hluku a reguláciu prúdenia vzduchu vo ventilačných systémoch. Inštalujú sa medzi stropný box a koncový prvok na prívodnom a odvodnom potrubí. Je vyrobená zo špeciálnej plastovej akustickej peny s veľmi vysokými tlmiacimi vlastnosťami. Nastavenie prietoku vzduchu je jednoduché a rýchle – stačí otočiť spodným krúžkom.

Stmievač pre LUFTOMET Lumen 12V Napätie 5-24V. Maximálny celkový príkon ľad pásky alebo ľad žiaroviek 144W - je možné napojiť až 5 výustok s ovetlením LUFTOMET Lumen. Tento stmievač má diaľkové ovládanie, ktorým môžete svetelný zdroj stmievať buď plynule alebo vo väčších krokoch - 100%, 50%, 25%. Prípadne je možné stmievať pomocou funkcie Bright + a -. Ďalej môžete voliť medzi preddefinovanými svetelnými efektmi ako je preblikávanie, svetelné prechody a pod. V móde svetelných efektov tiež môžete ovládať ich rýchlosť. Diaľkové ovládanie je na 1 gombíkovú batériu CR2025, ktorá je súčasťou balenia. Náhradnú batériu si u nás môžete prikúpiť. Pozrite sa na inštruktážne video ako prepojiť stmievač so zvyškom systému a ako ho ovládať diaľkovým ovládaním.

Transformátor pre 1-5 ks LUFTOMET® Lumen. Napájacie napätie 90...264V AC 127...370V DC Pozor! menovitých parametrov dosahuje pri plnom zaťažení Certifikáty: ROHS Typ napájacie zdroje spínaný Použitie LED Druh napájacie zdroje LED Výkon 60W Výstupné napätie 12V DC Výstupný prúd 5A Stupeň krytia IP67 Vonkajšie rozmery 42x162x32mm Ochrana pred preťažením OPP, proti prepätiu. ..75°C Elektrické pripojenie vodiča 600mm Počet výstupov 1 Séria výrobcu LPV Účinnosť 83% Režimy práce napäťový zdroj Výrobca: MEANWELL Varianty (teplota chromatickosti): - studená (cold) = 6500 K - neutrálna (neutral) = 5000 K - teplá warm)= 3000 K Charakteristika: (v kombinácii s telom LUMEN) Svietivosť: 650 lm Napájanie: 12 V Stupeň kyrtia IP: IP20 Príkon zdroja: 7W Postup výmeny LED modulu popísaná v návode tu: https://luftomet.com/download- 1/

Transformátor pre 5-10 ks LUFTOMET® Lumen. Napájacie napätie 180...305V AC 254...431V DC Pozor! menovitých parametrov dosahuje pri plnom zaťažení Certifikáty: ROHS Typ napájacie zdroje spínaný Použitie LED Druh napájacie zdroje LED Výkon 120W Výstupné napätie 12V DC Výstupný prúd 10A Stupeň krytia IP67 Vonkajšie rozmery 191x63x37mm Ochrana pred preťažením OPP, proti teplota -25...65°C Elektrické pripojenie vodiča 600mm Počet výstupov 1 Séria výrobcu LPV Účinnosť 87% Režimy práce napäťový zdroj Výrobca: MEANWELL Varianty (teplota chromatičnosti): - studená (cold) = 6500 K - neutrálna (neutral) = 500 K - teplá (warm) = 3000 K Charakteristika: (v kombinácii s telom LUMEN) Svietivosť: 650 lm Napájanie: 12 V Stupeň kyrtia IP: IP20 Príkon zdroja: 7W Postup výmeny LED modulu popísaná v návode tu: https://luftomet. com/download-1/

Vidličkový konektor pre zapojenie LUFTOMET® Lumen. V sade potrebné množstvo pre jeden Lumen (2ks). Hrot: vidličkový; Pre káble: 0,25÷1,5mm Typ: krimpovací; na kábel S izoláciou Balené voľne.

Rad s označením LUFTOMET SKY je špeciálne dimenzovaný pre osadenie do stropu ako koncový prvok vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Zaisťuje prívod a odvod vzduchu s malými tlakovými stratami a výbornými hlukovými parametrami.

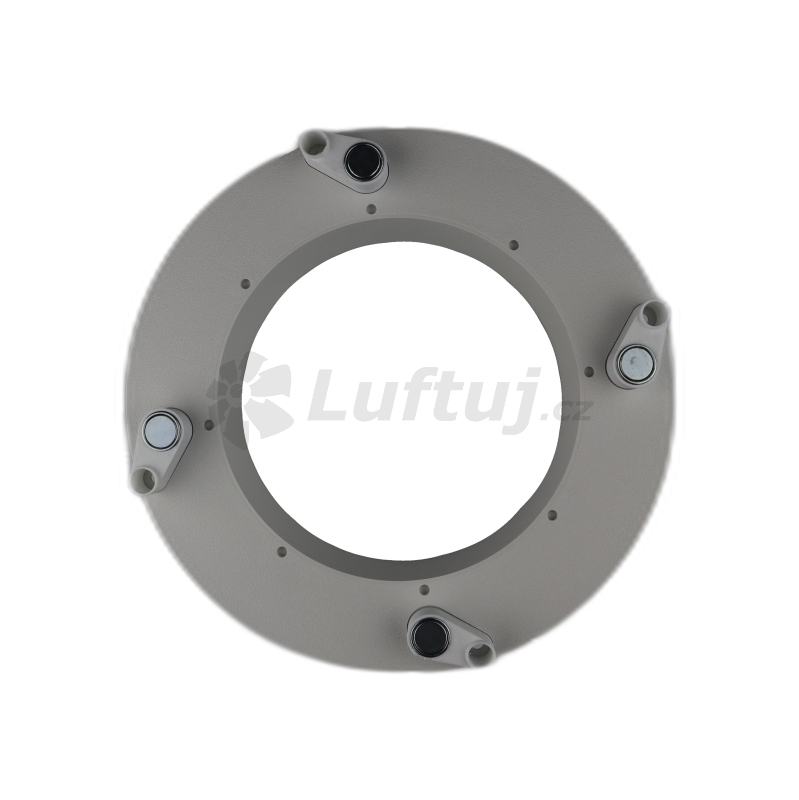

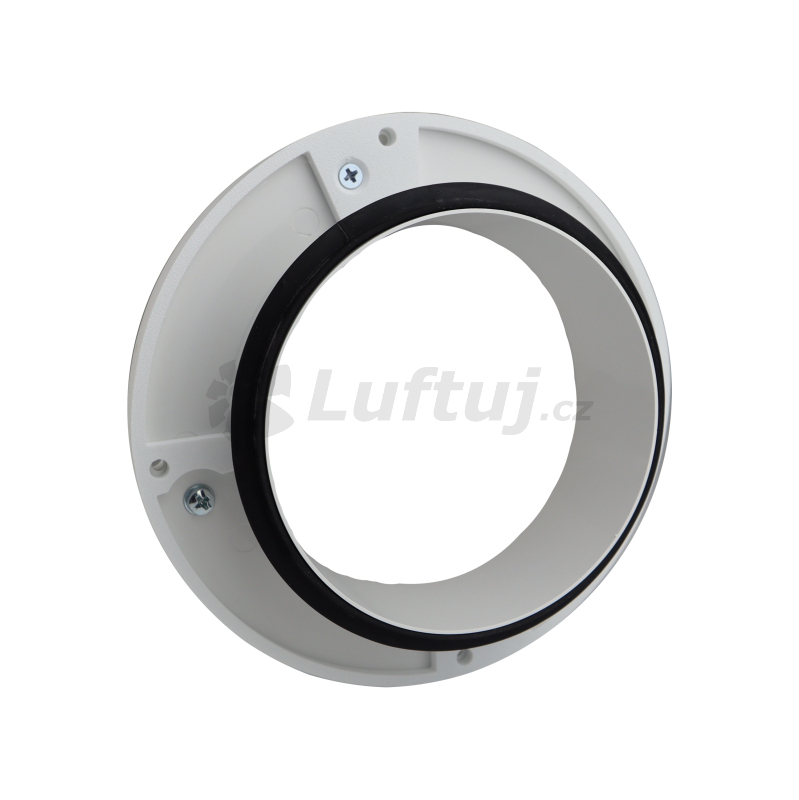

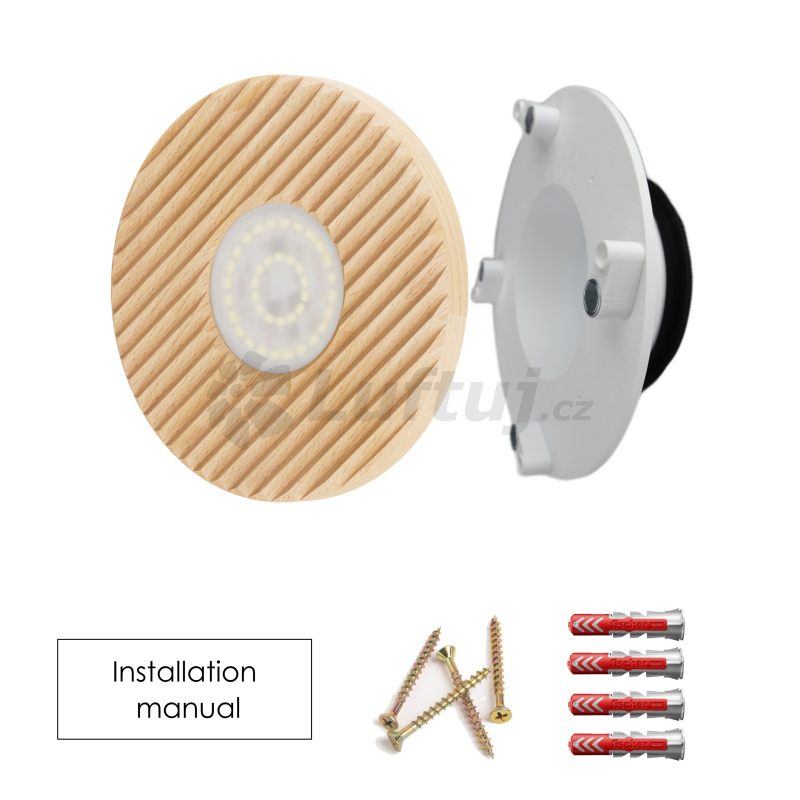

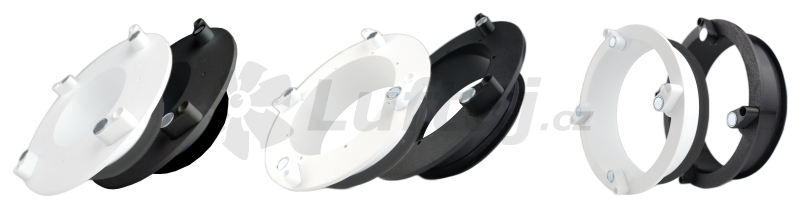

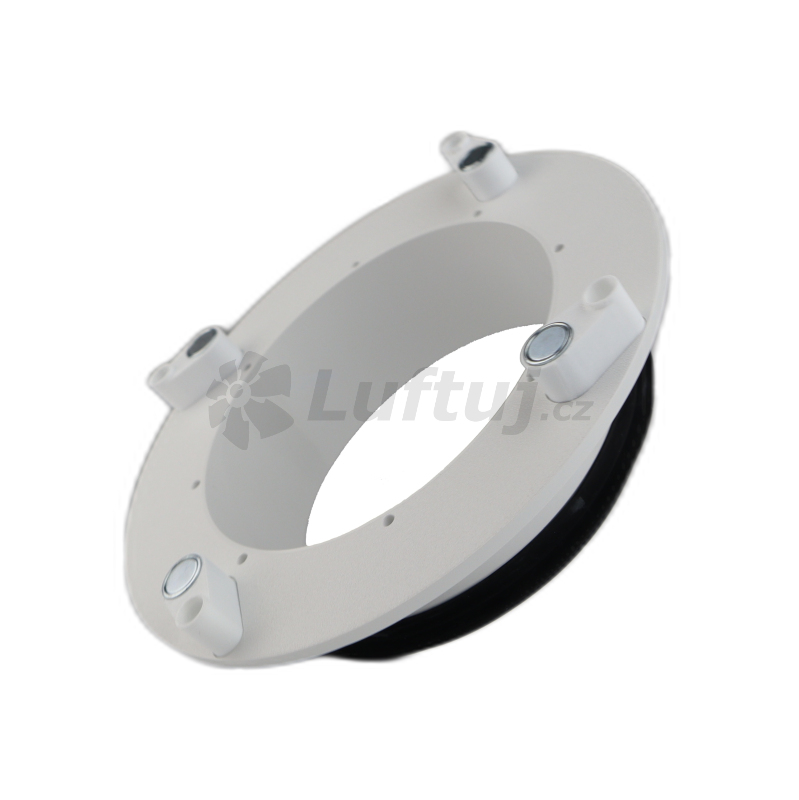

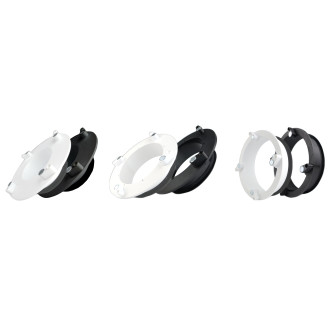

Rad s označením LUFTOMET SKY je špeciálne dimenzovaný pre osadenie do stropu ako koncový prvok vetrania s rekuperáciou tepla v rodinných domoch, bytoch a malých prevádzkach. Zaisťuje prívod a odvod vzduchu s malými tlakovými stratami a výbornými hlukovými parametrami. Montáž a servis: Unikátny systém prichytenia pomocou štyroch neodymových magnetov prináša jednoduchú montáž aj následný servis. Montážny návod na stiahnutie nájdete v sekcii PRÍLOHY pod tlačidlom DO KOŠÍKA. Dizajn: Precízne prevedenie a skvelý dizajn predurčuje všetky typy našich koncových elementov vzduchotechniky s názvom LUFTOMET na to, že na túto technickú časť Vášho interiéru budete náležite pyšní. Tento dizajnový prvok prinesie do Vášho interiéru nielen čerstvý vzduch ale aj originalitu, na ktorú sa radi pozriete. Ďalšie fotografie nájdete na www.luftomet.com alebo na instagrame #luftomet #luftometsky #luftometconcrete Balenie obsahuje: 1) kovový zder s tesnením EPDM a plastovým montážnym krúžkom Zder je vhodný pre všetky typy stropných boxov a potrubí s priemerom pre ventily 125 mm - medzera 125 mm. Pohľadová časť zdere je z plastu (PETG). Zder je osadený štyrmi neodymovými magnetmi, každý s nosnosťou 4 kg (4x4 kg=16 kg). Rozšírená pohľadová časť zdere, sa kotví do nosnej konštrukcie cez štyri otvory. Vzdialenosť osi otvorov je 80 mm od pomyselného stredu potrubia/stropného boxu. Vzdialenosť 1,6 cm od okraja otvoru zaisťuje kvalitnejšie uchytenie do stropnej konštrukcie (napr. sadrokartónu) aj pri nepresnom vyrezaní otvoru, prípadne kotvenie do lemu stropných boxov (napr. GTX boxy) 2) dizajnový tanier - dizajnový pohľadový prvok, ktorý je osadený z nepohľadové strany oceľovým protikusom Rozmery: Výška pohľadového taniera A: drevo: 20 mm sklo: 4 mm sklo 3D: 2-4 mm betón: 9 mm (tolerancia +-2 mm) plast: 5 mm Vonkajšie pohľadové rozmery taniera: kruhový - priemer 200 mm štvorcový- 200x200 mm Materiál dizajnovej pohľadovej časti Luftometu: podľa výberu: Sklo Betón (presné zloženie na vyžiadanie) - Každý kus je originál, preto sa nemusí úplne zhodovať s vyobrazenou vzorkou. Slnečné žiarenie môže spôsobiť zmenu odtieňa. Drevo - Každý kus je originál a líši sa kresbou, tvarom, trhlinami a žíhaním, preto sa nemusí úplne zhodovať s vyobrazenou vzorkou. Drevo je starostlivo sušené. Vznik ďalších prasklín a zmeny kresby závisí od prostredia, snažíme sa ich však eliminovať. Slnečné žiarenie môže spôsobiť zmenu odtieňa. Plast Príslušenstvo k LUFTOMET SKY ako deflektor, regulátor prietoku, filter a ďalšie nájdete tu. Ostatné kategórie LUTOMET: LUFTOMET JET (stenová tryska) LUFTOMET LUMEN (svieti a vetrá zároveň) Upozornenie: Výrobok je určený do základného vnútorného, čistého a suchého prostredia bez chemických látok, v okolí nesmie byť iný veľký zdroj magnetizmu. Odporúčaná okolitá teplota je v rozmedzí 10-40 ° C, relatívna vlhkosť 20-80%. Teplota dopravovaného vzduchu 10 až +40 °C. Dizajnový tanier čistite pomocou ľahko vlhkej handričky bez chemických látok. Skladujte v teplote 10 - 40 ° C, relatívna vlhkosť 20 - 80, % bez priameho slnečného žiarenia. V prípade skladovania v neoriginálnych škatuliach je nutné prekladať jednotlivé taniere, najlepšie korkom. Inak hrozí poškriabanie. Pri čistení pravidelne kontrolujte silu magnetov. Pri akýchkoľvek pochybnostiach o funkčnosti uchytenia, tanier demontujte a pošlite k výrobcovi na kontrolu. Pred prácou s magnetmi si prečítajte kartu bezpečnostných údajov. Luftomet z betónu nie je určený na vertikálnu montáž (na stenu), túto inštaláciu s nami konzultujte. Všetky vyobrazenia, technické údaje, miery [mm] a hmotnosti [kg] sú nezáväzné. Zmeny slúžiace technickému pokroku si vyhradzujeme.

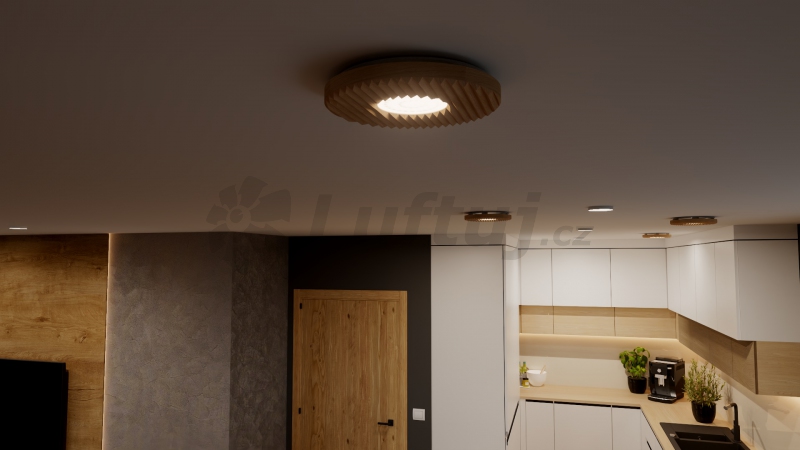

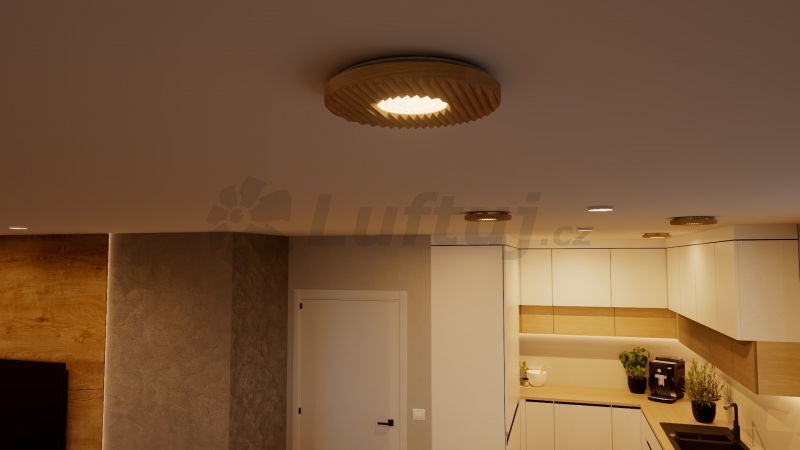

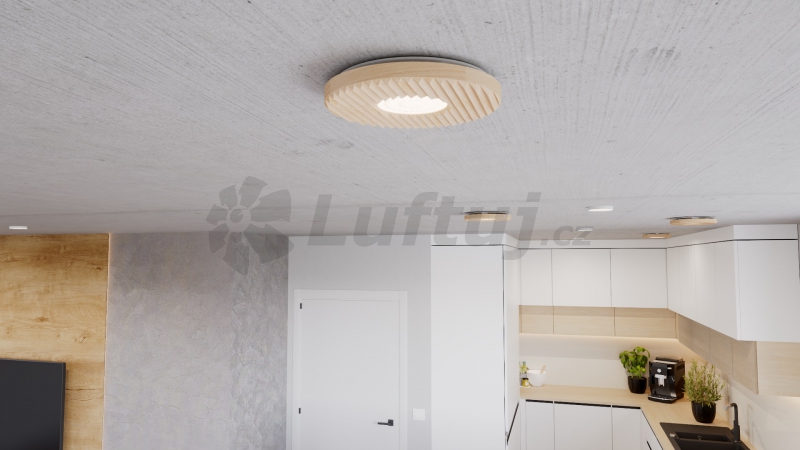

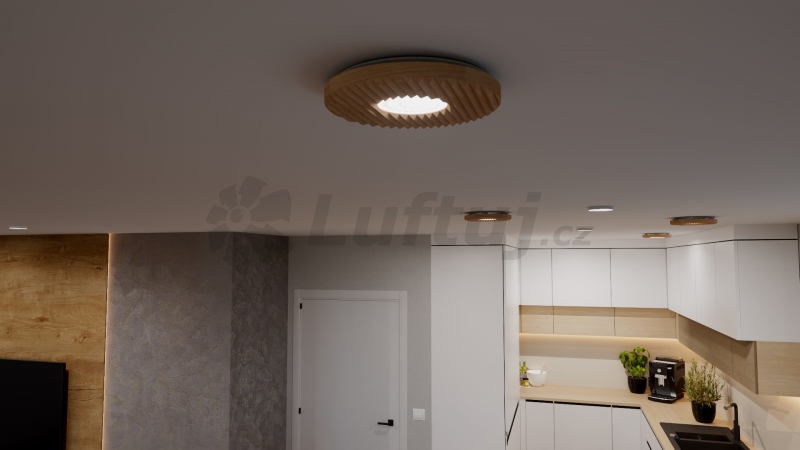

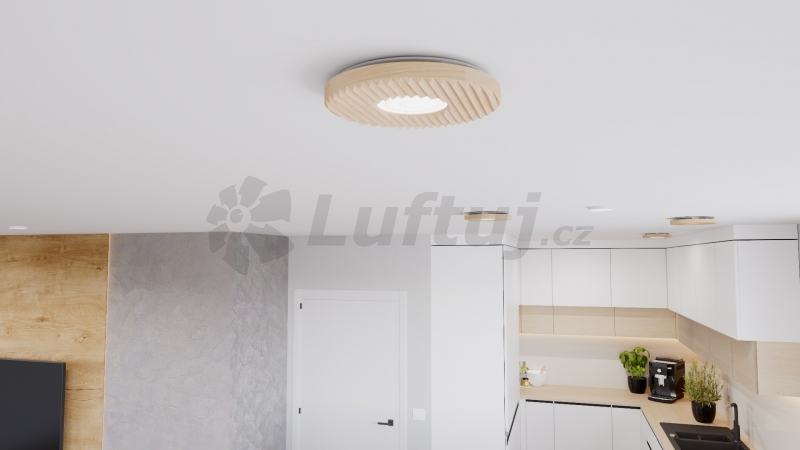

LUFTOMET® Lumen sú koncové elementy rozvodov vzduchotechniky s integrovaným LED svietidlom. Používajú sa na prívod čerstvého alebo odvod znehodnoteného vzduchu v interiéri, v systémoch vetrania s rekuperáciou tepla. Vďaka spojeniu dvoch funkcií do jedného prvku sú výustky Lumen jednoduchým riešením kolízie profesie vzduchotechniky a osvetlenia.

LUFTOMET® Lumen sú koncové elementy rozvodov vzduchotechniky s integrovaným LED svietidlom. Používajú sa na prívod čerstvého alebo odvod znehodnoteného vzduchu v interiéri, v systémoch vetrania s rekuperáciou tepla. Vďaka spojeniu dvoch funkcií do jedného prvku sú výustky Lumen jednoduchým riešením kolízie profesie vzduchotechniky a osvetlenia.

Vidličkový konektor pre zapojenie LUFTOMET® Lumen. V sade potrebné množstvo pre jeden Lumen (2ks). Hrot: vidličkový; Pre káble: 0,25÷1,5mm Typ: krimpovací; na kábel S izoláciou Balené voľne.

LUFTOMET® Flat ponúka ucelený systém kompatibilných produktov - boxov a mriežok. Systém Flat pomáha riešiť vetranie, predovšetkým v drevostavbách a pri rekonštrukciách rodinných domov a bytov. Uplatní sa všade tam, kde treba riešiť minimálne priestorové požiadavky na ventilačný rozvod.  Mriežky LUFTOMET® Flat zároveň ponúkajú skvelé estetické riešenie.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.

Obľúbený plienok LUFTOMET® Round Box s pripojením na flexibilné potrubie 75mm alebo 90mm je vhodný pre inštalácie do stropu, stien alebo kastlíkov. Systému vetrania s rekuperáciou s minimálnou výškou inštalačnej medzery nad podhľadom alebo tam, kde nie je možné kotviť potrubie priamo do nosnej konštrukcie. Rozmery: Kompatibilita: Vyústky - je plne kompatibilný s výustkami LUFTOMET® Sky, Jet i Lumen s priemerom 125 mm. Pri tejto kombinácii je zdier výustok kotvený priamo do goliera boxu LUFTOMET® Round Box nízky, bez potreby využívať hmoždinky. Potrubie-hrdlo boxu je pripravené na osadenie flexibilných plastových potrubí s vonkajším priemerom 75 mm a 90 mm, ako je napr. potrubia Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom a pod. Postup inštalácie: Hrubá stavba 1. Potrubie sa skráti na patričnú dĺžku (najlepšie pomocou LUFTooL Duct Cutter) a ukotví cca 1m od plánovanej pozície výustky. 2. Do druhej drážky potrubia sa osadí tesniaci krúžok. 3. Potrubie sa zasunie do hrdla boxu. 4. Tŕň sa zasunie do pripraveného otvoru na tele boxu, tak aby zajazdil medzi rebrá potrubia. Potrubím sa tak dá otáčať, ale nie je možné vysunúť. Tesnosť je zaručená o-krúžkom. 5. Box sa osadí viečkom 125 mm na zaistenie Po inštalácii sadrokartónu a vymaľovaní 1. Do vyrezaného otvoru sa umiestni box tak, aby sa jeho vonkajší golier opieral o hornú hranu sadrokartónu. Potrubie nesmie vyvíjať tlak na box ani sadrokartónovú dosku. 2. Do boxu sa vloží zdier dodávaný s výustkou. Golier zdere sa prikotví pomocou skrutiek cez sadrokartónovú dosku do goliera boxu. 3. Tanier výustky sa nacvakne na magnety na zdi (pri výustkach LUFTOMET® Sky, Jet i Lumen). Balenie obsahuje: Plastový box z materiálu PP-R, viečko 125mm, dva aretačné tŕne, jeden tesniaci krúžok pre potrubie Balené do plastového vrecka. Výustka vrátane zdiera/montážneho rámčeka nie je súčasťou balenia. Vyrobené v Českej republike.

LUFTOMET® Lumen sú koncové elementy rozvodov vzduchotechniky s integrovaným LED svietidlom. Používajú sa na prívod čerstvého alebo odvod znehodnoteného vzduchu v interiéri, v systémoch vetrania s rekuperáciou tepla. Vďaka spojeniu dvoch funkcií do jedného prvku sú výustky Lumen jednoduchým riešením kolízie profesie vzduchotechniky a osvetlenia.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.
