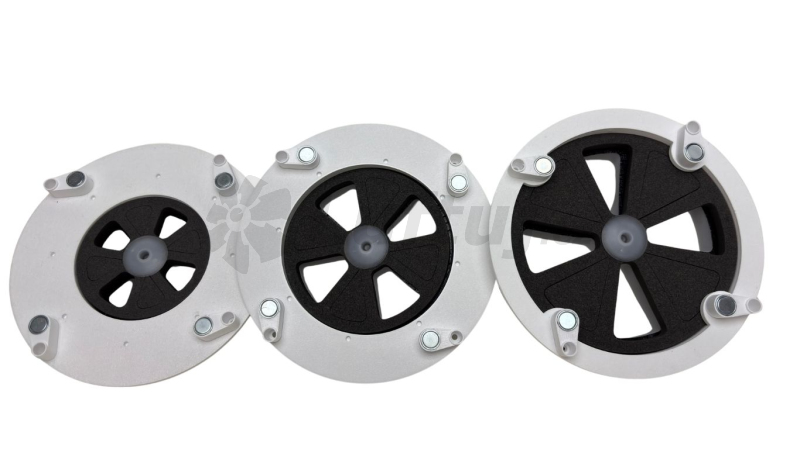

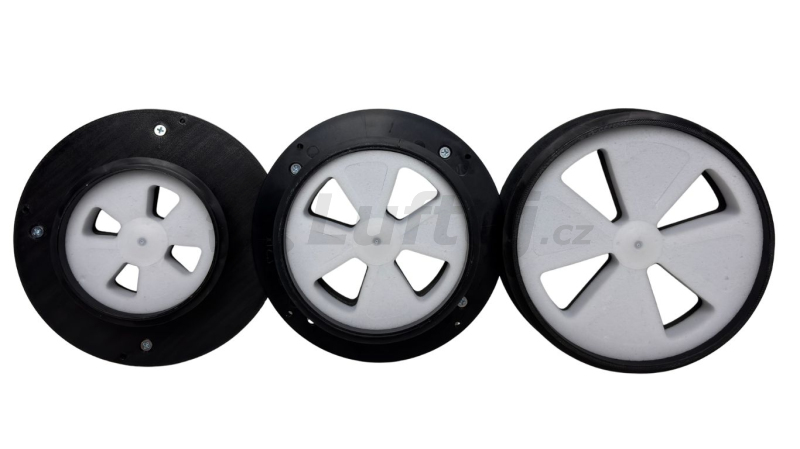

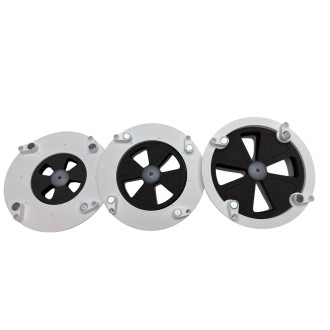

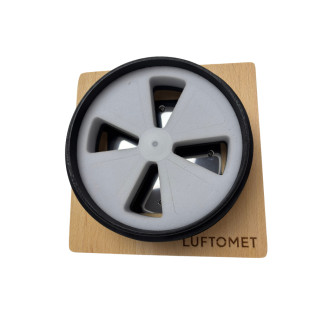

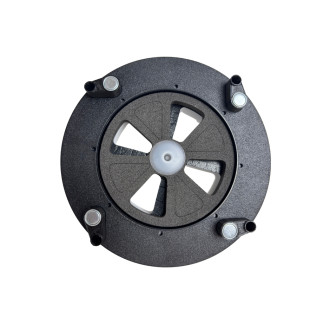

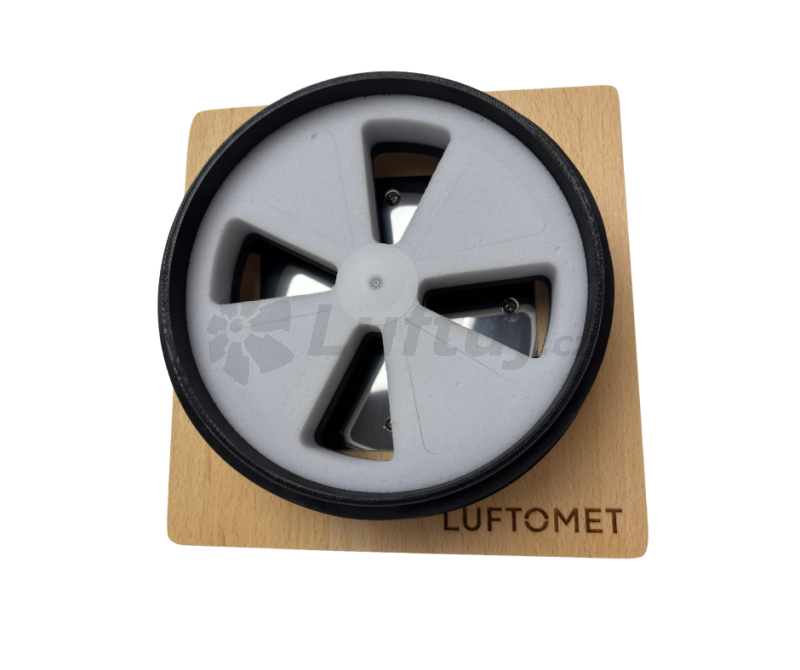

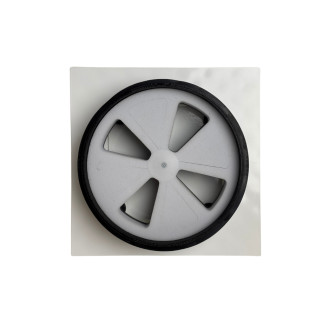

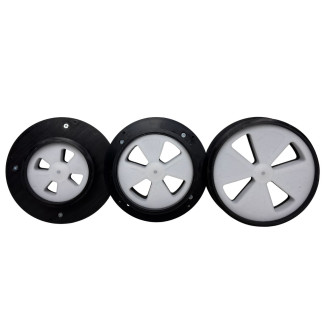

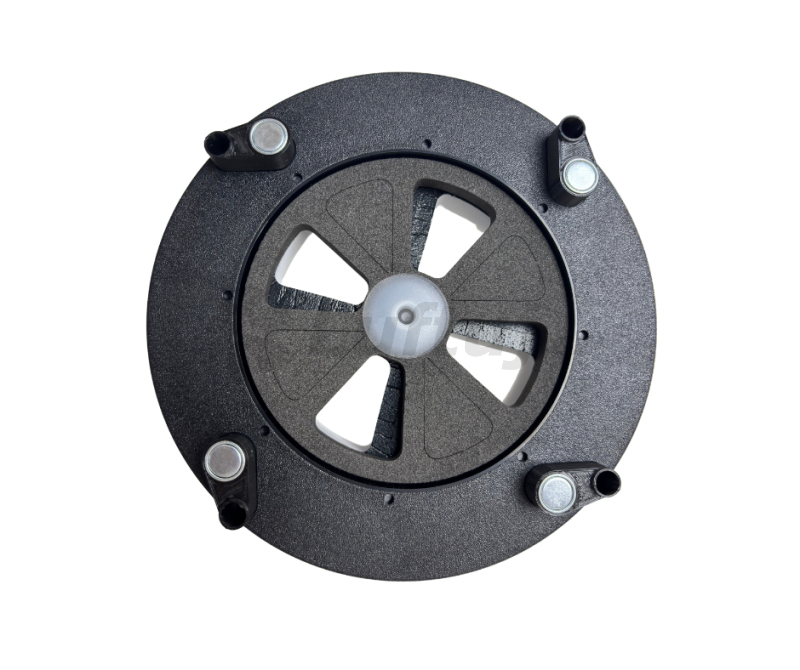

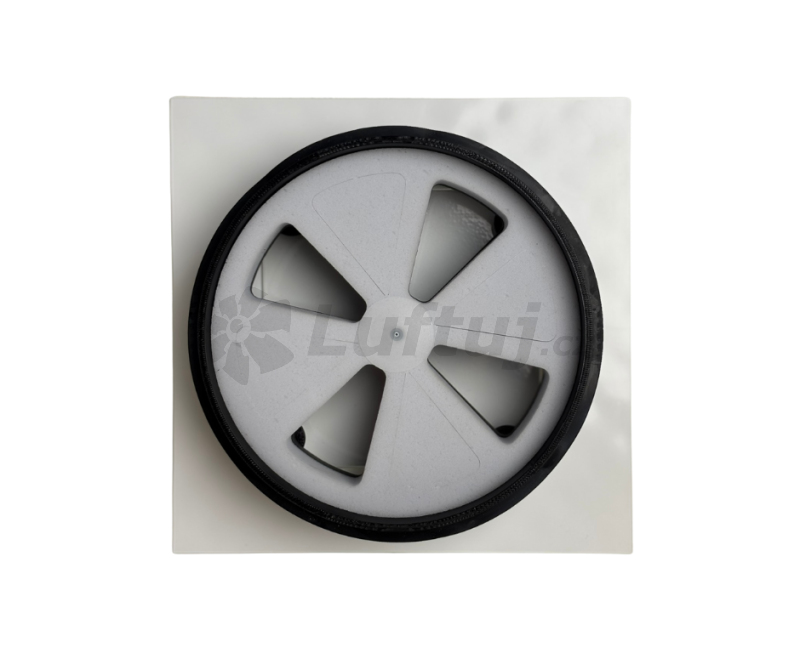

Regulátor prietoku s tlmiacimi účinkami PF 100, 125, 160 mm - 100 mm

Regulátor prietoku s tlmiacimi účinkami.

Tlmič hluku do vzduchotechnického potrubia.

Transformátor pre 1-5 ks LUFTOMET® Lumen. Napájacie napätie 90...264V AC 127...370V DC Pozor! menovitých parametrov dosahuje pri plnom zaťažení Certifikáty: ROHS Typ napájacie zdroje spínaný Použitie LED Druh napájacie zdroje LED Výkon 60W Výstupné napätie 12V DC Výstupný prúd 5A Stupeň krytia IP67 Vonkajšie rozmery 42x162x32mm Ochrana pred preťažením OPP, proti prepätiu. ..75°C Elektrické pripojenie vodiča 600mm Počet výstupov 1 Séria výrobcu LPV Účinnosť 83% Režimy práce napäťový zdroj Výrobca: MEANWELL Varianty (teplota chromatickosti): - studená (cold) = 6500 K - neutrálna (neutral) = 5000 K - teplá warm)= 3000 K Charakteristika: (v kombinácii s telom LUMEN) Svietivosť: 650 lm Napájanie: 12 V Stupeň kyrtia IP: IP20 Príkon zdroja: 7W Postup výmeny LED modulu popísaná v návode tu: https://luftomet.com/download- 1/

LUFTOMET® Jet je rad elegantných stenových trysk, špeciálne dimenzovaný na vetranie s rekuperáciou tepla v rodinných domoch a bytoch. LUFTOMET® Jet zaisťuje prívod a prípadne aj odvod vzduchu s malými tlakovými stratami, výborným dosahom a hlukovými parametrami. Montáž a servis sú jednoduché vďaka unikátnemu systému prichytenia pomocou 4 neodymových magnetov.

Obľúbený plienok LUFTOMET® Round Box s pripojením na flexibilné potrubie 75mm alebo 90mm je vďaka tubusu dĺžky 305mm vhodný pre montáže s väčšou inštalačnou medzerou alebo pre prechod cez konštrukcie. Rozmery: Kompatibilita: Vyústky - box je plne kompatibilný s výustkami LUFTOMET® Sky, Jet i Lumen alebo ostatné vyústky s priemerom 125 mm. Potrubie - hrdlo boxu je pripravené na osadenie flexibilných plastových potrubí s vonkajším priemerom 90 mm, ako je napr. potrubia Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom a pod. Postup inštalácie: Hrubá stavba 1. Potrubie sa skráti na patričnú dĺžku (najlepšie pomocou LUFTooL Duct Cutter) a box sa ukotví cez pripravené držiaky k pevnej konštrukcii (trám, betónový strop a pod.) 2. Do druhej drážky potrubia sa osadí tesniaci krúžok. 3. Potrubie sa zasunie do hrdla boxu. 4. Tŕň sa zasunie do pripraveného otvoru na tele boxu, tak aby zašiel medzi rebrá potrubia. Potrubím sa tak dá otáčať, ale nie je možné vysunúť. Tesnosť je zaručená o-krúžkom. 5. Box sa skráti na potrebnú dĺžku a osadí viečkom 125 mm na zabezpečenie hygieny. Dokončovacia fáza (po výmaľbe a pod.) 1. Do boxu sa osadí zdier, ktorý sa prikotví ku konštrukcii stropu (SDK, betón a pod.) 2. Dizajnový tanier výustky sa ľahko upevní pomocou magnetov na zdieru aretačné tŕne, jeden tesniaci krúžok pre potrubie Balené voľne do krabice. Výustka vrátane zdiera/montážneho rámčeka nie je súčasťou balenia. Vyrobené v Českej republike.

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm a 75 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. - PRE STROPNÚ INŠTALÁCIU DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). - PRE STROPNÚ INŠTALÁCIU Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Edícia LUFTOMET® Flat je ideálna na rekonštrukcie a drevostavby rodinných domov, kde je potrebné riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do špeciálnych boxov z rovnakej edície (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Montáž: 1) Telo Insetu zasuňte do boxu Flat, lem insetu sa tak po celej ploche opiera o sadrokartón. Pomocou skrutiek za zapustenou hlavou prepojte inset s boxom cez pripravené otvory. 2) Osadenie mriežky Plastové mriežky sa spoja s Insetmi pomocou magnetizmu. Mriežky sú z nepohľadovej strany vybavené oceľovými protikusmi. Insety majú zakomponované magnety. Kovové mriežky sú k Insetu prichytené mechanicky. Mriežky majú na tele kovové chlopne, ktoré zapadnú do tela Insetu. Dodávka obsahuje: 1) Plastový inset 2) Mriežku 232x132 mm 3) 4 x vrut Balené bublinkovej fólii.
