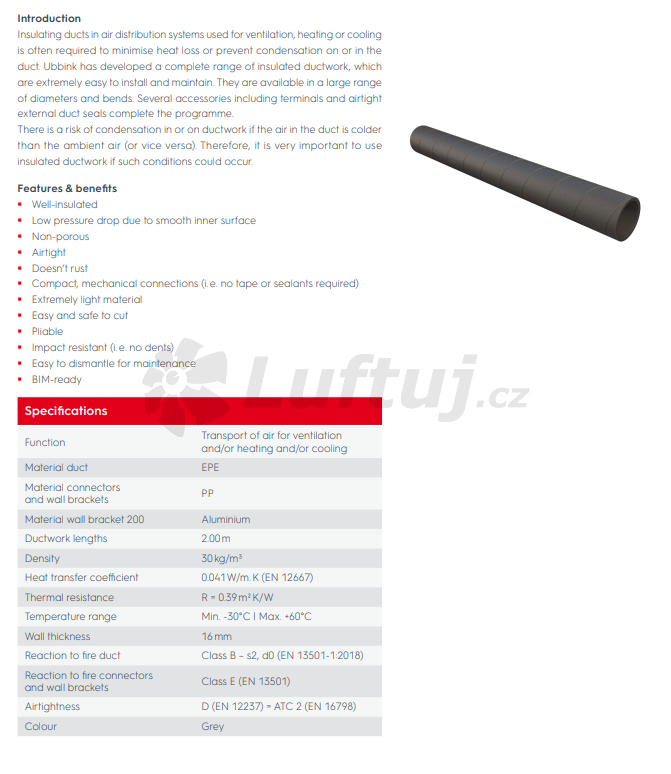

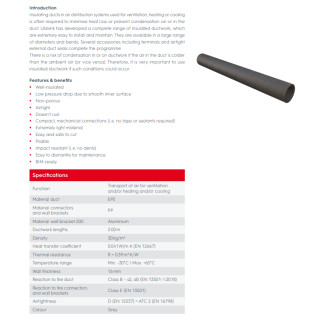

Potrubie EPE (HR-WTW) 2m - 125, 150, 180, 160, 200 mm

Kotviaca spona slúži na kotvenie potrubia EPE (HR-WTW). Uvedená veľkosť je zhodná s veľkosťou potrubia (tzn. spona 125 je pre potrubie EPE 125 - vonkajší priemer 150). Ide o nižší systém ako je kotvenie pomocou objímok SBOG. S držiakmi je jednoduchá manipulácia. Najprv sa spona prikotví k podkladu (jeden otvor pre závitovú tyč alebo pomocou štyroch otvorov pre skrutky) a potom sa priloží potrubie a pomocou plastového klipu sa potrubie pripne k spone.

Plastový kondenzačný kus alebo výpust kondenzátu sa vkladá do vzduchotechnického tepelnoizolačného potrubia EPE (HR-WTW - Aerfoam) veľkosti 160 mm (vonkajší priemer 190 mm) Kondenzačný kus odvádza prebytočnú vlhkosť z potrubia. Vďaka vloženiu kondenzačného kusu do potrubia z izolantu sa eliminujú tepelné mosty tejto časti systému. S kondenzačným kusom je plne kompatibilná Hadica na odvod kondenzátu d16, ktorá sa iba nasunie na kolienko. Kondenzačný kus je vhodný pre výfukové potrubie (EHA) - z rekuperačnej jednotky do exteriéru. V tomto potrubí pri kondenzácii vhlkosti v rekuperátore prúdi vzduch s takmer 100% vlhkosťou. Umiestňuje sa nad rekuperačnú jednotku do vertikálneho potrubia. Technické informácie: - výška: 10 cm - nie je kompatibilný s potrubím SPIRO, KG a pod. - kompatibilný s hadicou pre odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnosť a trvanlivosť Zdravotne nezávadný materiál Malé zmršťovanie pri chladnutí 100% recyklovateľný Návod na použitie : Rozrežte potrubie v mieste, kde chcete kondenzačný kus umiestniť. Ideálne je vertikálne potrubie na vykurovanej hranici tepelnej obálky. K spodnému dielu potrubia priložte kondeznačný kus a čo najtesnejšie vyrežte odlamovacím nožom otvor pre plastové kolienko. Vsuňte kondenzačný kus a nasaďte horné diely potrubia. Vzduchotesne prelepte spoj pomocou hliníkovej pásky a tepelne zaistite min. dvoma vrstvami termopásky. Na kolienku napojte hadicu pre odvod kondenzátu a napojte na kanalizáciu.

Oblúk (koleno) pre kruhové izolované potrubie z materiálu EPE (označenie HR-WTW alebo EHR EPP alebo IsoDuct) na pripojenie sania a výfuku pri vetraní s rekuperáciou v rodinných domoch. Oblúk pripojíte k potrubiu pomocou špeciálnej vsuvky, ktorú jednoducho zaaretujete pomocou klipu. Ľahko demontovateľné. Tento systém zapezpečuje veľmi tesné spojenie dvoch potrubí alebo potrubí a tvarovky (koleno).

Vsuvka pre kruhové izolované potrubie z materiálu EPE (označenie HR-WTW alebo EHR EPP alebo IsoDuct) na pripojenie sania a výfuku pri vetraní s rekuperáciou v rodinných domoch. Vsuvku jednoducho zaaretujete pomocou klipu. Ľahko demontovateľné. Tento systém zapezpečuje veľmi tesné spojenie dvoch potrubí alebo potrubí a tvarovky (koleno).

Potrubie sa spája s ostatnými prvkami systému ADURO pomocou spojok s tesnením. Potrubie je vhodné použiť na sanie a výfuk v systémoch rekuperácie na elimináciu kondenzácie.

Kondenzačný kus je vhodný na odvod konendzátu vznikajúceho v potrubí pri jeho nedostatočnej izolácii alebo pokiaľ je vzduch vyfukovaný napr. na strechu a voda sa zráža napr. na výfukovom komíne a padá späť do potrubia. V našej praxi používame predovšetkým na sanie a výfuk, aby sa prípadný kondenzát nedostal do rekuperačnej jednotky a nepoškodil elektroniku a filtre. ROZMERY: Priemer 125: 170 x 94 Priemer 150: 208 x 112 VÝHODY: Jednoduché spájanie, rýchla montáž, nízka hmotnosť, estetický vzhľad. Jednoduchá úprava dĺžky potrubia ručnou pílkou na kov. Nepodlieha korózii, čím zaručuje dlhú životnosť. TECHNICKÉ PARAMETRE: - vhodné ako príslušenstvo do všetkých vzduchovodov s rizikom vzniku kondenzátu - slúži na odvod kondenzátu vytvárajúceho sa v potrubí - vyrobené z plastu - v prevedení pre potrubie DN 100 (cca 110 mm, možnosť pripojenia pomocou pružného potrubia O 100 bez nutnosti ďalšieho príslušenstva ) - vo vyhotovení pre potrubie DN 125 (pripojenie pomocou vnútornej spojky SV 125) - vo vyhotovení pre potrubie DN 150 - jednoduchá montáž bez použitia náradia - priemer odvodného otvoru 20 mm - tesnenie súčasťou dodávky SPOJOVANIE: Jednotlivé prvky systému sa napájajú zasunutím, v prípade požiadavke na dokonalú tesnosť je možné použiť PVC tesniacu pásku na vonkajšie utesnenie.

Strešná hlavica na výfuk odpadového vzduchu od rekuperačných jednotiek. Ideálna na prepojenie s jednotkou pomocou potrubia EPE (HR-WTW). Táto jednotka je vhodná na ploché strechy.

Oblúk (koleno) pre kruhové izolované potrubie z materiálu EPE (označenie HR-WTW alebo EHR EPP alebo IsoDuct) na pripojenie sania a výfuku pri vetraní s rekuperáciou v rodinných domoch. Oblúk pripojíte k potrubiu pomocou špeciálnej vsuvky, ktorú jednoducho zaaretujete pomocou klipu. Ľahko demontovateľné. Tento systém zapezpečuje veľmi tesné spojenie dvoch potrubí alebo potrubí a tvarovky (koleno).

kondenzačný kus je vhodný na odvod konendzátu vznikajúceho v potrubí pri jeho nedostatočnej izolácii alebo pokiaľ je vzduch vyfukovaný napr. na strechu a voda sa zráža napr. na výfukovom komíne a padá späť do potrubia

Potrubie sa spája s ostatnými prvkami systému ADURO pomocou spojok s tesnením. Potrubie je vhodné použiť na sanie a výfuk v systémoch rekuperácie na elimináciu kondenzácie.

Nová generácia pachutesnej spätnej klapky KPK2 je magnetická, dvojkrídlová, samočinná klapka, ktorá sa využíva na zabránenie prestupu nežiaducich pachov, studeného dymu alebo chladného vzduchu cez digestor do bytu alebo domu. Pachutesná spätná klapka KPK2 sa využíva pri zariadeniach na odvod vetraného vzduchu a je konštruovaná na priame zasunutie do vetracej rúry s priemerom 80 až 200 mm.
