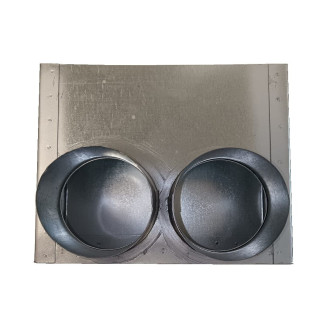

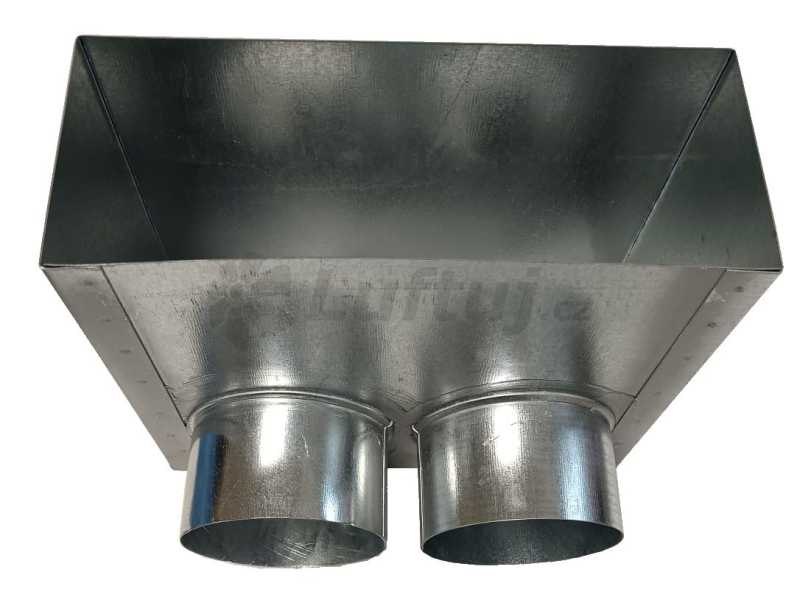

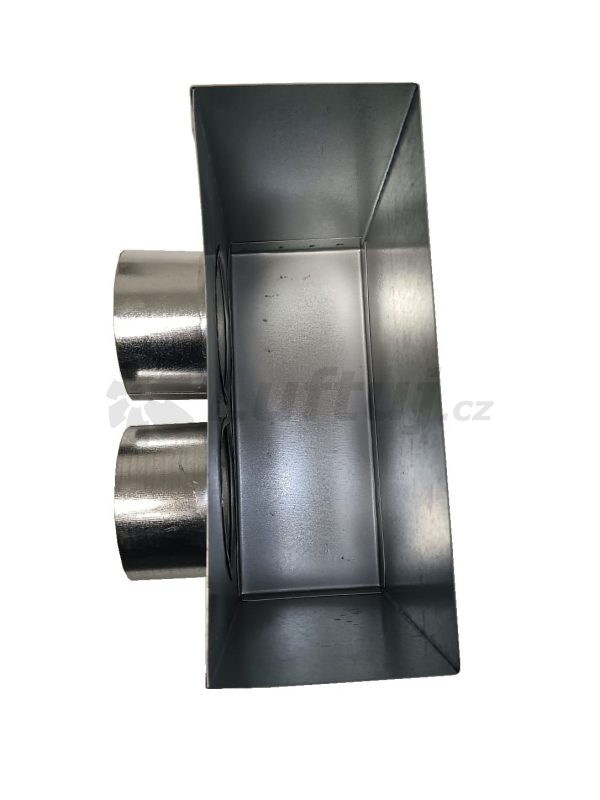

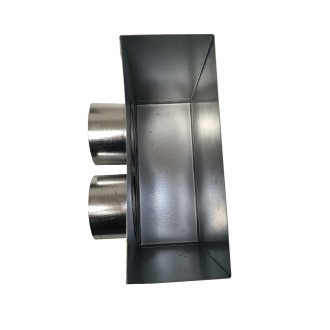

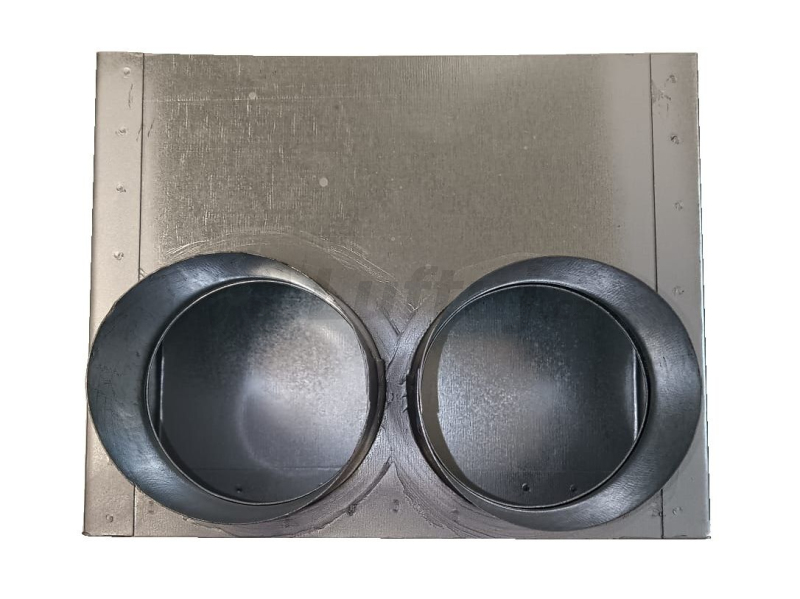

Podlahový box 250x100 mm - Dopredaj

Podlahová mriežka na rekuperáciu drevená PMD v sete s boxom.

- držiak flexibilného potrubia CLAMP pre rekuperáciu v priemere DN 90 mm - možnosť spojenia dvoch držiakov do seba pre lepšie vedenie dvoch trás - plastová spona pre lepšiu aretáciu

Ponúkame riešenie ako efektívne odvetrať toaletu bez strát tepla. Moderné toalety sú dnes často vybavené jednotkami na odsávanie pachu. Aby bol systém 100% účinný aj energeticky, je vhodné ho zapojiť do systému riadeného vetrania so spätným ziskom tepla. Komponenty poskytuje rad LUFTooL Smell Well. Prechod HT umožňuje napojenie na systém kanalizačných rozvodov HT, ktorým zakončujú výrobcovia záchodov odvetrávací systém z misy. Pach z toalety ďalej pokračuje cez regulačnú klapku a odbočku k stropnej vyústke až do rekuperačnej jednotky. Montáž: 1) Navlečte tesniaci krúžok na plastové flexibilné potrubie, zarezané medzi rebrami (druhá drážka) 2) Na tesniaci krúžok aplikujte lubrikant (nie je súčasťou dodávky) 3) Flexibilné plastové potrubie zasuňte do adaptéra tak, aby aretačné otvory boli nad drážkami 4) Modrý aretačný krúžok zasuňte cez adaptér medzi rebrá plastového potrubia Na druhej strane adaptér zasuňte do hrdla potrubia HT. Adaptér je dokonale utesnený vnútornou gumovou manžetou v hrdle potrubia HT a nie je ho potrebné nijako dotesňovať.

Plastová odbočka pre potrubie systému 90 mm. Odbočka je využívaná napr. pre odbočky z rekuperačných systémov na odvetranie záchodovej misy. Ďalej napr. na odvetranie malých miestností ako sú šatne, komory a pod. V hrdlách pre potrubie je vytvorený tzv. doraz, ktorý zabraňuje zníženiu prietočnej plochy kvôli príliš hlbokému zastrčeniu potrubia. Uhol odbočenia: 45° Potrubie hlavné: vonkajší priemer 90 mm Potrubie vedľajšie: vonkajší priemer 90 mm Materiál: PETG Celková výška: 21 cm Farba produktu sa môže líšiť od zobrazenej.

Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indomo Edícia Flat je ideálny rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Jednotlivé typy boxov: HORIZONTAL - PRE KASTLIKOV ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm. DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop. VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50). Montáž: 1) Box sa spojí s flexibilným potrubím: - potrubie odrežte medzi rebrami - nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujkte - box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu - potrubie zafixujte pomocou držiaka k stene - box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky) 2) Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. 3) Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky). Dodávka obsahuje: 1) Plastový box (ABS) 2) Tesniaci krúžok (EPDM) 3) Aretačný krúžok (PETG) Balené do krabíc.

Rezáky flexibilného plastového potrubia šetria materiál, čas aj nervy. Nestrácajte čas nekonečným dočisťovaním plastového potrubia. LUFTooL Duct Cutter reže potrubie medzi rebrami čisto, bez námahy a otrepov. Potrubie je potom ideálne pripravené na osadenie do ďalších tvaroviek, stropných boxov atď. Variant Hobby zaistí bezproblémový rez v rade stoviek krátenia potrubia. Rezák je vybavený britom Fiskars s dlhou životnosťou. Brity sú nemeniteľné. Rezák je určený pre potrubie DALFLEX, ostatné typy potrubia sa môžu líšiť rebrovaním. Možnosť zákazkovej výroby. Postup rezania: 1) nasuňte rezák medzi rebrá 2) krúživým pohybom so stálym tlakom v smere do stredu potrubia veďte rezák kým sa potrubie nerozdelí 3) po každom použití vařte kryt na čepeľ, aby nedošlo k zraneniu Balenie obsahuje: 1) návod 2) rezák s britom a krytom Balené vo vrecúšku.

Slúži na rozvody systému 90mm, kde je potrebný ostrý ohyb potrubnej trasy. Pomáha v rohoch, kde je pre ohyb hadice málo miesta a je tak potrebné dosiahnuť menší rádius.
