EHR 325 AKOR RF rekuperačná jednotka - NOVÁ GENERÁCIA - H-RF

Katalógový list tu .

Návod na použitie tu .

Rekuperačná jednotka EHR 325 AKOR RF je vhodná na vetranie rodinných domov, bytov a menších prevádzok. Malá ľahká kompaktná rekuperačná jednotka je určená pre montáž na stenu . Vysoká účinnosť rekuperátora s účinnosťou nad 90 %, ekonomické riešenie protimrazovej ochrany a spoľahlivosť sú hlavnými dôvodmi, prečo je táto rekuperačná jednotka dlhodobo obľúbená medzi užívateľmi, projektantmi aj montážnikmi.

DOPLNENIE NÁVODU - ZÁRUČNÉ PODMIENKY PLATÍ LEN PRI SPLNENÍ TÝCHTO PODMIENOK:

Jednotku je možné používať v priestoroch normálnych podľa IEC 60364-5-51, resp. ČSN 332000-5-51 ed. 2, ČSN 33 2000-1 ed.2. Jednotka môže byť umiestnená iba v prostredí s kladnou teplotou do max. 40 °C.

Jednotka môže prepravovať vzduch bez pevných, vláknitých, lepivých, agresívnych a výbušných prímesí. Maximálna prípustná teplota dopravovaného vzduchu nesmie prekročiť +40 °C. - JEDNOTKU NIE JE MOŽNÉ PREVÁDZKOVAŤ NA NEDOKONČENEJ STAVBE PRE VYSÚŠENIE HMOT, KDE HROZÍ RIZIKO ZANEŠENIA SYSTÉMU A JEDNOTKY STAVEBNÝM PRACHOM.

PRVÉ SPUSTENIE JEDNOTKY VYKONAJTE PRI KLADNÝCH TEPLOTÁCH (MIN. 24H BEZ MRAZU).

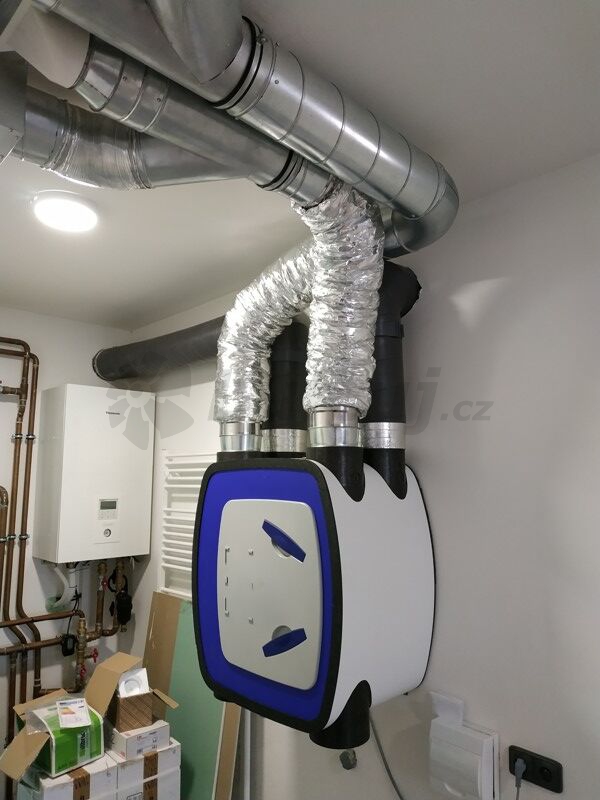

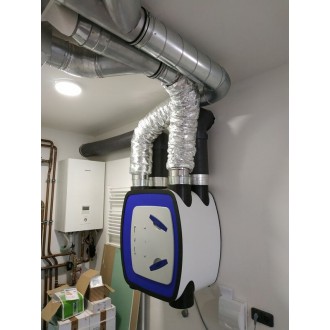

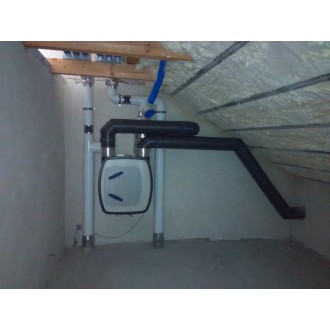

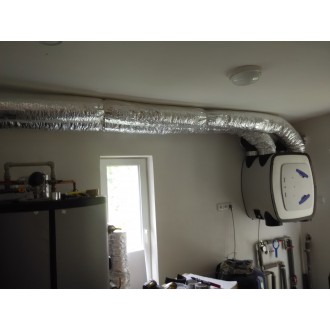

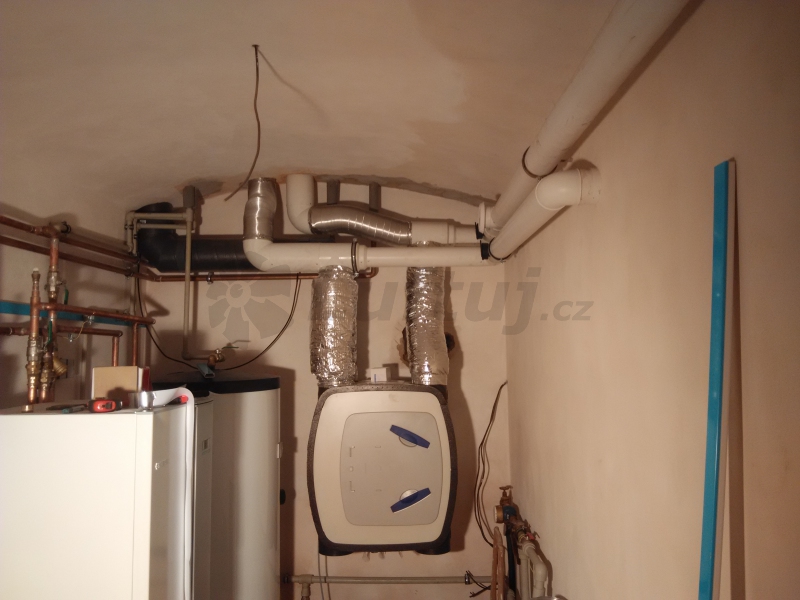

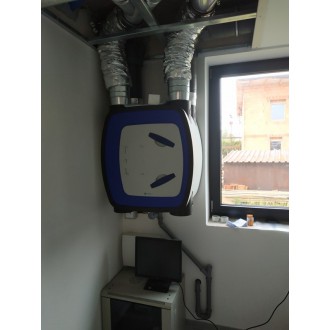

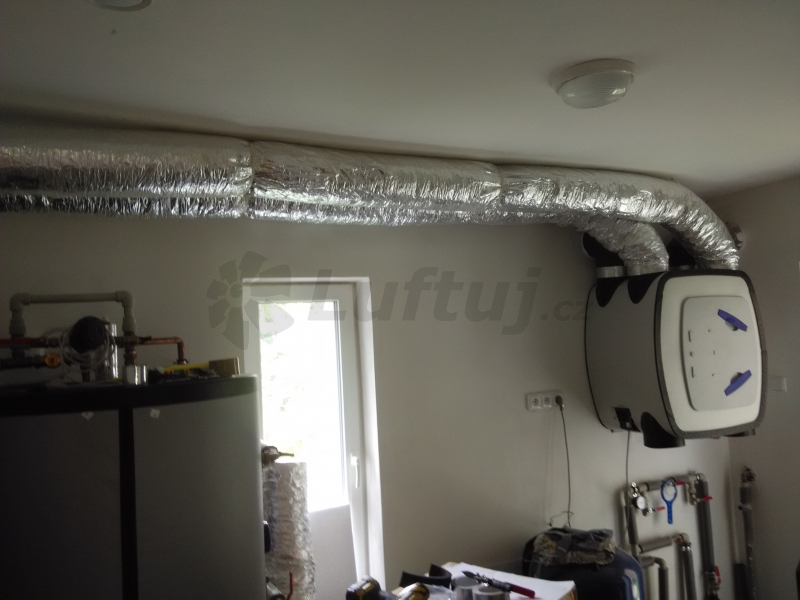

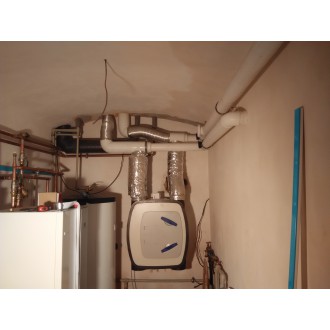

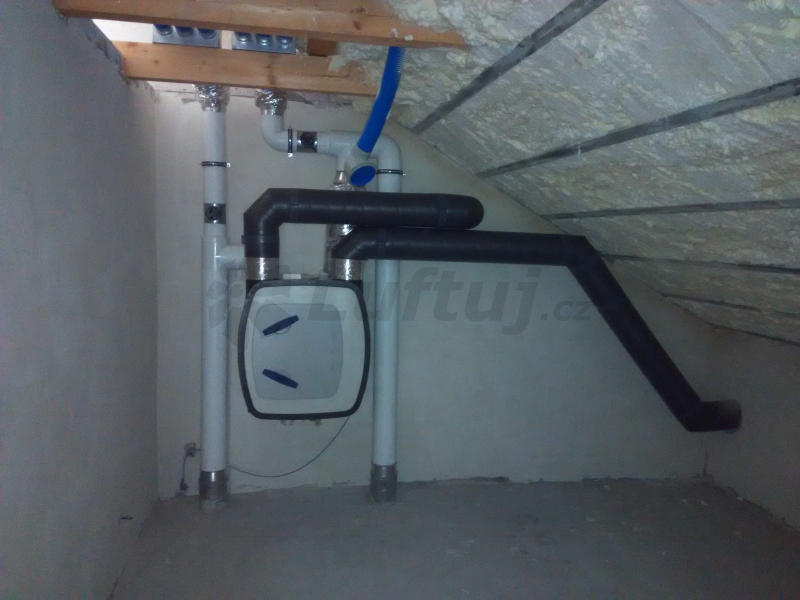

Fotografie z inštalácií v galérii pod hlavným obrázkom produktu.

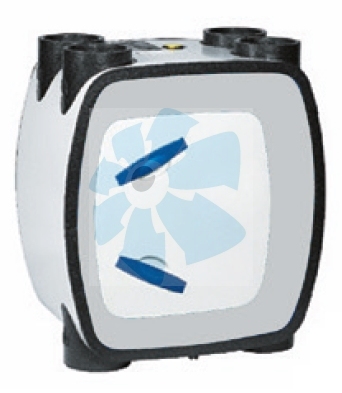

Ventilátory
Na výtlaku a saní je vetracia jednotka vybavená radiálnymi ventilátormi s EC motormi as dozadu zahnutými lopatkami.

Motor
Motory sú jednosmerné s vysokou účinnosťou a nízkou spotrebou. Transformátor je súčasťou jednotky, takže prívodné napätie je bežné sieťové 230 V, 50 Hz. Krytie IP31.

Rekuperácia

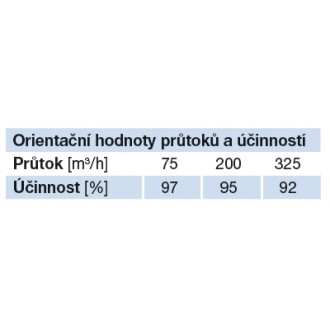

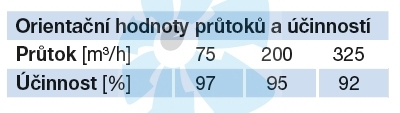

Protiprúdový doskový výmenník je z polypropylénu s účinnosťou v rozsahu 90 až 97 %. Výmenník je prístupný po otvorení predného veka jednotky. Pre letnú prevádzku je jednotka vybavená automatickým obtokom výmenníka.

Filter
Na sanie a výtlaku sú ľahko vymeniteľné doskové filtre triedy G4. Prístup k výmenníku je po otvorení čelného veka jednoty. Alternatívne možno doplniť filter M5 alebo peľový F7.

El. pripojenie
Z jednotky je štandardne vyvedený pripojovací kábel ukončený vidlicou do zásuvky. Súčasťou dodávky jednotky je aj päťžilový kábel, ktorý môže byť využitý v prípade potreby.

Regulácia otáčok

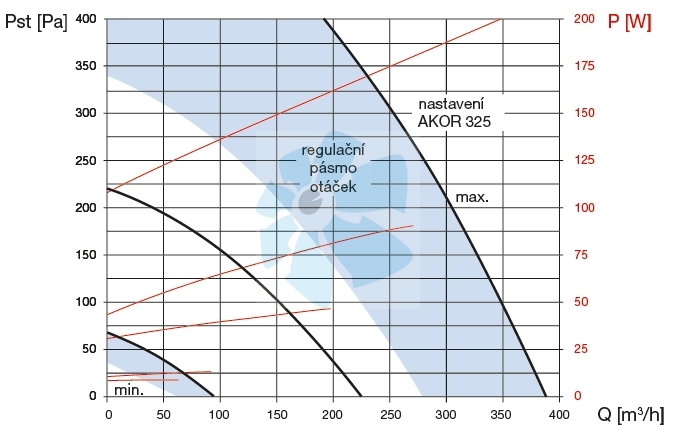

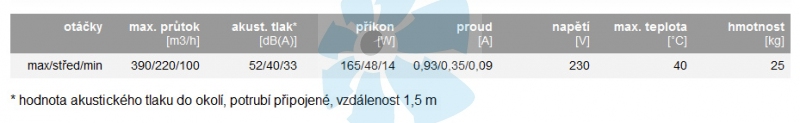

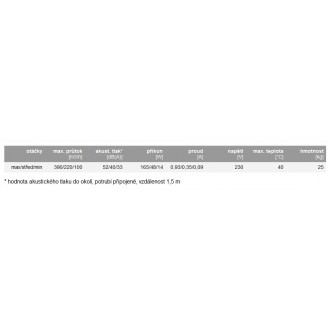

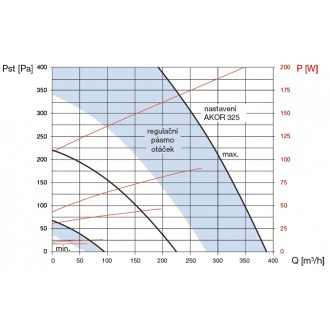

V tabuľke a grafe je znázornené továrenské nastavenie otáčok, tie je však možné po montáži prispôsobiť podľa potreby. Jednotka je vybavená dvoma potenciometre, ktorými je možné nastaviť hodnotu vysokých a nízkych otáčok. Stredné otáčky sú potom priemerom hodnoty vysokých a nízkych otáčok. Pre najvyššie otáčky je možné nastaviť dobeh od 10, 20 alebo 30 min, pokiaľ je použitý bezdrôtový prepínač otáčok typu RFT Akor, ktorý je štandardným voliteľným príslušenstvom. Prepínač pracuje na frekvencii 868 MHz s maximálnym dosahom 100 m vo voľnom priestore. V prípade zmeny pripojovacieho kábla na päťžilový (súčasť dodávky) je možné zaistiť ovládanie prepínačom SA 1–3V (alebo obdobným). V tomto zapojení je možné použiť pre nezávislé spustenie najvyšších otáčok snímač kvality vzduchu AIRSENS, izbový termostat alebo programovateľný časový spínač DT 3R, DT 4 alebo DT 8-R, ktoré privedú fázové napätie z rovnakej napájacej fázy na ovládaciu svorku (toto riešenie je zákaznícke a nie je súčasťou dodávky). Plná funkcia mikroprocesorovej regulácie nastáva 24 hod. po zapnutí a ustálení parametrov.

Regulácia teploty
Jednotka je vybavená automatickým obtokom výmenníka. V letnom období je vzduch v jednotke vedený obtokom mimo výmenníka, čím dochádza k úspore energie.

Protimrazová ochrana
Jednotka je vybavená automatickou protimrazovou ochranou, ktorá v prípade nebezpečenstva námrazy výmenníka najskôr obmedzuje otáčky prívodného ventilátora, pokiaľ nebezpečenstvo trvá, otvára protimrazovú klapku, ktorou sa časť vzduchu privádza z okolia jednotky. Pre správnu funkciu protimrazovej klapky je nutná inštalácia jednotky v miestnostiach s teplotou aspoň 5 ºC.

Varianty

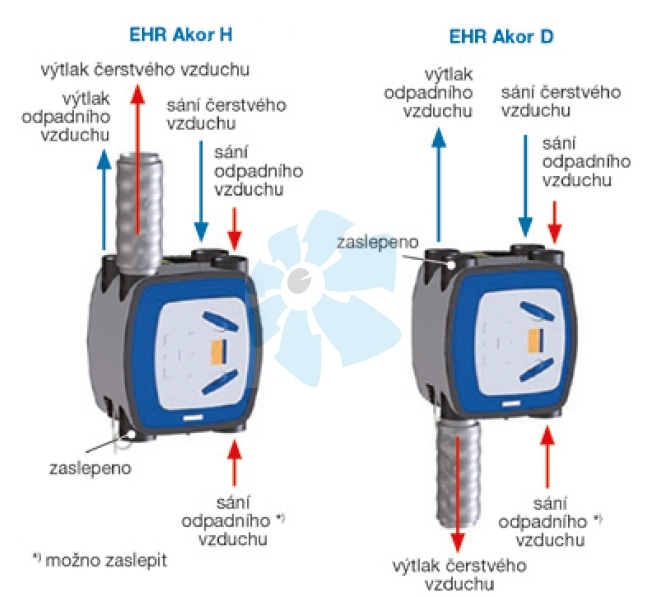

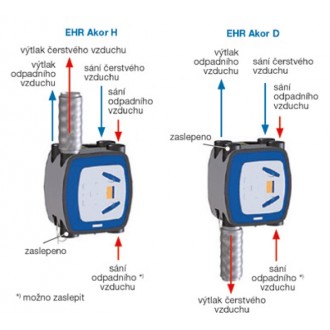

• EHR 280/325 H Akor RF - horný výtlak čerstvého vzduchu

• EHR 280/325 D Akor RF - spodný výtlak čerstvého vzduchu

Ľavé alebo pravé prevedenie sa zo všetkých variantov získa zámenou predného a zadného panelu.

Skriňa

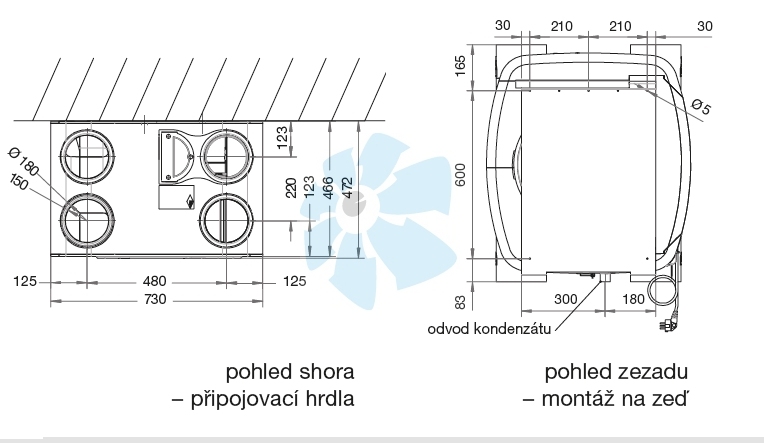

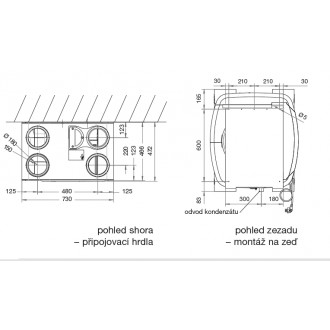

Skriňa je vyrobená z EPP, pre montáž na stenu, je nutný manipulačný priestor pred jednotkou na čistenie a výmenu filtra. S jednotkou sa dodáva stenový montážny rám z pozinkovanej ocele. Prípojné hrdlá majú vnútorný rozmer 150 a vonkajšie 180 mm. Hrdlá sú umiestnené na vrchu a spodku jednotky. Vedľa hrdla vonkajšieho vzduchu je otvor protimrazovej klapky. Kondenzát je vyvedený vývodkou s priemerom 40 mm, ktorá je umiestnená naspodku skrine. Čelná stena štandardne modrá, na zvláštnu objednávku sivá.

Montáž

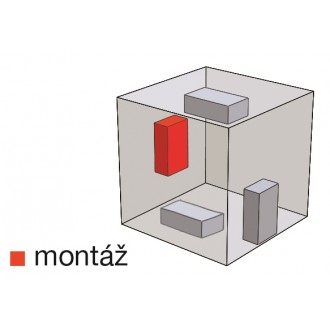

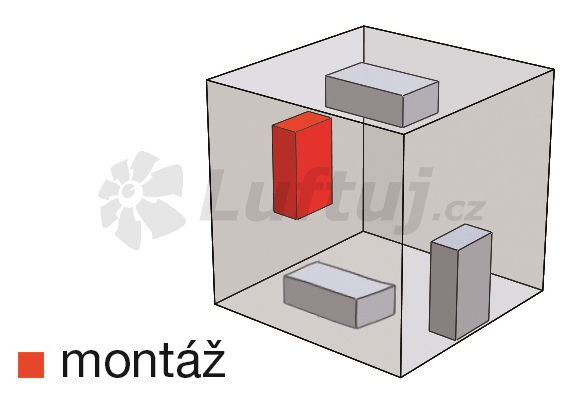

Montáž iba vo zvislej polohe s voľným priestorom pred jednotkou, aby bolo možné otvoriť veko a vybrať filtre alebo výmenník na čistenie. Pripojenie odvodu kondenzátu sa vykoná cez sifónový pachový uzáver.

Pokyny
Vzhľadom na vysokú účinnosť výmenníka sa doplnkový ohrievač nepoužíva. Malé straty vetraním pokryje vykurovací systém domu. Okrem nastavenia rýchlosti po montáži, nevyžaduje jednotka žiadne ďalšie nastavovanie. Nároky na užívateľa sú minimálne, ovládanie rýchlosti v troch stupňoch a občasné čistenie. Čistenie filtrov sa odporúča štyrikrát ročne, čistenie výmenníka raz za šesť rokov, výmena filtrov raz ročne. Pri projekcii rekuperačných jednotiek EHR Akor a ich použití v objektoch s plynovými spotrebičmi kat. B (plynové kotly a ohrievače vody s otvorenou komorou) alebo so zariadeniami s otvoreným ohniskom na pevné či kvapalné palivá s odťahom spalín do komína je nutné dbať príslušných odborných noriem a zákonných ustanovení. Vetranie musí tiež zodpovedať normatívnym predpisom požiarnej bezpečnosti stavieb a nesmie byť v rozpore s požiarnymi predpismi.

Upozornenie
Jednotka AKOR je určená na trvalú prevádzku. Po pripojení do elektrickej siete je protimrazová ochrana aktívna až za 120 minút prevádzky a celkové načítanie teplôt a časových závislostí pre reguláciu a riadenie chodu trvá 24 hodín, kedy je možná funkcia BYPASSU a letného vetrania. Počas tejto doby nie je možné dosiahnuť predpísanú účinnosť rekuperácie a žiadané správne funkcie jednotky.

Jednotky v prevedení RF sú trvalo pripojené do siete.

Rekuperačné jednotky EHR 325 Akor sú súčasťou programu Nová zelená úsporám pod kódom SVT7037 .

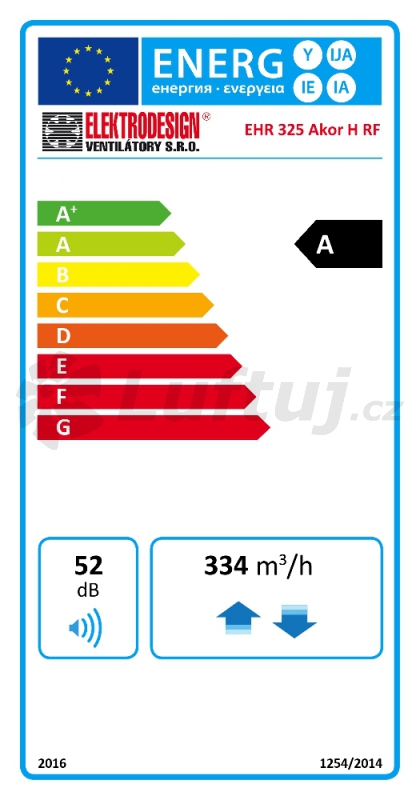

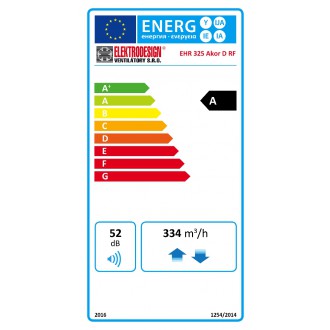

Energetická trieda SEC
• SEC A - štandard
• SEC A+ - riadenie čidlami kvality vzduchu
