Vedenie potrubia rekuperácie v bungalovoch
V rámci našej projekčnej i montážnej praxe sa neustále stretávame s nevhodne navrhnutou skladbou stropu v jednopodlažných domčekoch tzv. bungalovoch. Pri viacpodlažných domčekoch s väzníkovou strechou tento problém sledujeme na najvyššom poschodí. Riešenie problému inštalačnej medzery je otázkou projektanta stavby, ktorý by mal dom pripraviť aj na prítomnosť vzduchotechniky.
Niekedy je systém dobre navrhnutý, ale investor alebo vykonávacia firma si chce prácu uľahčiť, realizácia nezodpovedá projektu a všetka projekčná činnosť zmestí navnivoč. Po príchode na stavbu na montáž prvej etapy rozvodov rekuperácie sa naši montážnici často nestačia čudovať a márne hľadajú v projekte zaznamenanú inštalačnú medzeru.

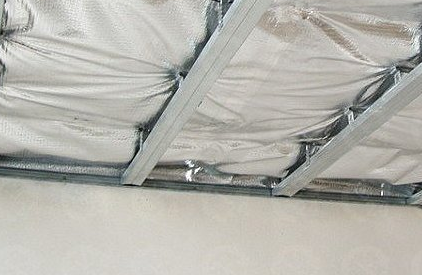

V našich končinách úplne najbežnejšie a zrejme najlacnejšie riečenie je to, kedy nosnú väzníkovú konštrukciu strechy zavesí sadrokartón s parozábranou. Na ňu sa nahádže vata a je to. Lacné, rýchle, ale z nášho pohľadu chybné.
Obr. č. 2 prevzaté z podkladov Gunnefol a obr. č. 3 z rigips.cz
My prichádzame v okamih, keď sú na stavbe len väzníky, niekedy už aj rastre. Tzv. parotes, ktorý sa aplikuje následne až po našej montáži potom logicky nemôže byť dokonale tesný. Kotvenie sadrokartónu a prestupy všetkých inštalácií (elektrina, vzduchotechnika atď.) sa totiž musia zložito tesniť. Pokiaľ dom chce získať dotáciu z NZÚ, tak nastáva problém s blowerdoor testom, pretože cez rozvody rekuperácie a tepelnú izoláciu je už veľmi zložité niečo zhora riešiť.
Z našej praxe odporúčame túto skladbu:
obr. 3 prevzatý z projekčných podkladov firmy ATREA sro
Výhodou inštalačnej medzery z OSB a sadrokartónu je:
- vzduchotechnické potrubie a ostatné inštalácie neprechádzajú parotesnou zábranou
- kotvenie do osí správnou dĺžkou skrutiek nenaruší parotesnú zábranu a je "do čoho" kotviť
- v prípade rekonštrukcie alebo opravy stropu sa vám nevysype vata na hlavu
- servisné otvory pre vzduchotechniku nespôsobujú netesnosti
- všetky rozvody sú vo vykurovanom priestore a nehrozí strata tepla alebo kondenzácie
Výška inštalačnej medzery je daná najväčším priemerom potrubia, výškou boxu a typom kotvenia, vždy ju v našich návrhoch a projektoch uvádzame.
PRÍKLAD SPRÁVNEJ PRÍPRAVY PRE MONTÁŽ REKUPERÁCIE:
- možnosť kotvenia potrubia a sadrokartónu do OSB alebo strešných lát pod parotesnou zábranou
Publikované 29.11.2021, doplnené 4.3. 2022
